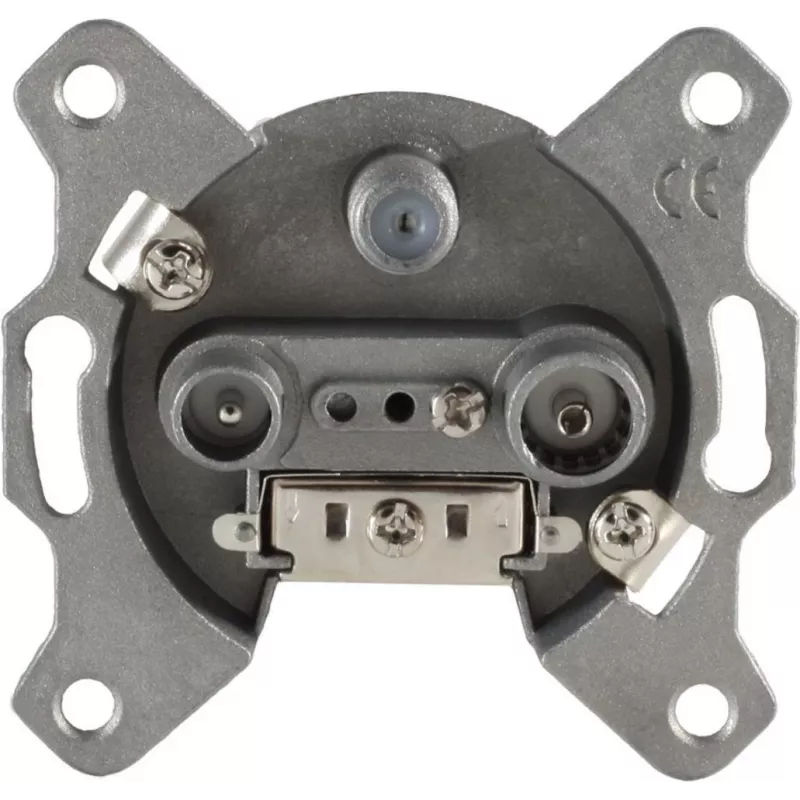

Anteninis lizdas ShiverPeaks S/CONN maksimalaus jungiamumo BK+SAT sieninis lizdas 2.5 dB (15-95001)

ShiverPeaks S/CONN maksimalaus jungiamumo BK+SAT sieninis lizdas užtikrina kombinuotą antžeminės (BK) ir palydovinės (SAT) signalo prieigą kompaktiškame sieniniame įrenginyje. Lizdas skirtas instaliacijoms, kai vienas taškas turi tiekti tiek televizijos, tiek palydovinius signalus su fiksuotu 2.5 dB slopimu ir S/CONN jungties formatu, užtikrinančiu patikimą kabelio prijungimą. Jis tinka gyvenamiesiems kambariams, butams ir skirstomosioms spintoms gyvenamosiose ar lengvos komercijos aplinkose.

Privalumai

Sieninis lizdas integruoja BK ir SAT išvestis viename korpuse, taip sumažinant atskirų lizdų poreikį ir supaprastinant laidų vedimą. S/CONN jungties formatas užtikrina saugų mechaninį ir elektrinį kontaktą koaksialiniams kabeliams, gerinant signalo stabilumą. Apibrėžtas 2.5 dB slopinimas padeda suderinti signalo lygius kaskadinėse ar paskirstytose sistemose, mažinant perkrovos riziką prijungtiems imtuvams. Kompaktiška konstrukcija tinka standartinėms sieninėms dėžutėms ir palaiko montavimą, atliekamą elektrikų arba patyrusių montuotojų.

Tinka

• Namų televizijos ir palydovinio imtuvo prijungimui gyvenamuosiuose kambariuose ir miegamuosiuose
• Butų instaliacijoms, kur reikalinga kombinuota BK+SAT išvestis
• Skirstomosioms spintoms ir mažo sudėtingumo signalo paskirstymo panelėms
• Atnaujinimo projektams, keičiantiems atskirus televizijos ir palydovinius lizdus vienu lizdu

Pagrindinės specifikacijos

• Signalo tipas: kombinuotas antžeminis (BK) ir palydovinis (SAT)
• Jungties formatas: S/CONN koaksialinis užbaigimas
• Slopinimas: 2.5 dB
• Montavimas: standartinė sieninė dėžutė / lygiaviduris montavimas
• Naudojimo aplinka: gyvenamosios ir lengvos komercijos patalpų naudojimas

Kaip naudoti

Įdiekite lizdą standartinėje lygiavidurėje sieninėje dėžutėje, laikydamiesi vietinių elektros ir statybos taisyklių. Prijunkite ateinantį koaksialinį kabelį prie S/CONN jungties, užtikrindami teisingą poliškumą ir saugų mechaninį kontaktą. Prijunkite BK išvestį prie antžeminės televizijos kabelio, o SAT išvestį – prie palydovinio imtuvo kabelio. Patikrinkite jungtis ir naudokite signalo lygio matuoklį arba imtuvo signalo indikatorius, kad patvirtintumėte pakankamą signalo stiprumą po fiksuoto 2.5 dB slopinimo. Jei nesate tikri, kreipkitės į kvalifikuotą montuotoją.

Rekomendacijos

Naudokite aukštos kokybės koaksialinį kabelį su tinkamu ekranavimu ir užtikrinkite teisingą antenos sistemos įžeminimą. Integruojant kelis lizdus ar stiprintuvus, atsižvelkite į 2.5 dB slopinimą kiekvienam lizdui bendrame jungties biudžete. Venkite per didelio lenkimo ar tempimo S/CONN jungtyje montavimo metu, kad išlaikytumėte ilgalaikį signalo patikimumą.
