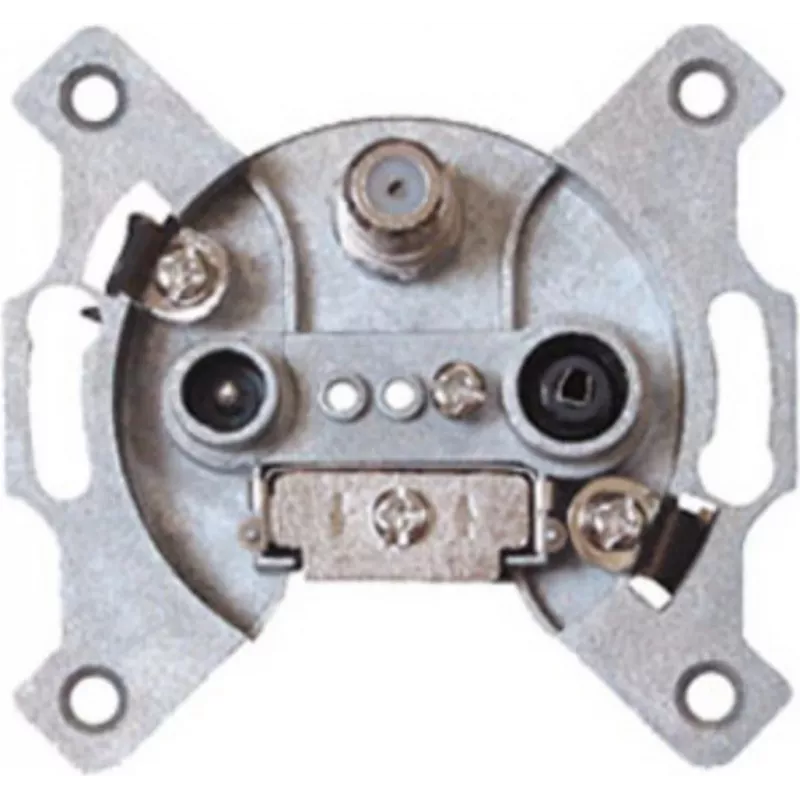

Anteninis lizdas ShiverPeaks 83905-10DCL BK+SAT praėjimo jungtis TV/Palydovinei koaksialinei instaliacijai

ShiverPeaks 83905-10DCL BK+SAT yra anteninis sieninis lizdas, skirtas TV ir palydovinei koaksialinei instaliacijai su praėjimo (angl. through) jungtimi. Įrenginys priima standartines koaksialines jungtis ir suteikia kombinuotus BK (antžeminės televizijos) ir SAT išėjimus, įgalindamas antžeminės ir palydovinės televizijos signalų paskirstymą iš vienos sieninės plokštės. Jis skirtas gyvenamosioms ir nedidelėms komercinėms AV sistemoms ir palaiko tvarkingą kabelių vedimą sieninėse instaliacijose.

Privalumai

Lizdas suteikia praėjimo jungtį, kuri palaiko signalo tęstinumą tolesniems įrenginiams, kartu leisdama atskirą BK ir SAT išėjimą viename modulyje. Jis palaiko platų dažnių diapazoną, tinkamą antžeminei televizijai ir palydoviniam priėmimui, ir turi DC pralaidumo galimybę, skirtą aktyvių palydovinių įrenginių maitinimui. Kompaktiška konstrukcija tinka standartinėms sieninėms plokštėms ir supaprastina montavimą individualiuose namuose, butuose ir nedidelėse komercinėse patalpose.

Tinka

• Individualiems namams ir butams, kuriems reikalingi kombinuoti antžeminės ir palydovinės televizijos išėjimai
• Nedidelėms komercinėms AV instaliacijoms ir viešbučių kambariams su sieniniais koaksialiniais lizdais
• Sieninėms plokštėms, kur reikalingas tvarkingas kabelių vedimas ir vieno taško BK bei SAT signalų paskirstymas

Pagrindinės specifikacijos

• Dažnių diapazonas: 5 – 2050 MHz (apima antžeminės ir palydovinės televizijos juostas)
• Praėjimo slopinimas: 10 dB
• Grįžtamojo kanalo diapazonas: 4 – 30 MHz
• Maži nuostoliai grįžtamajame kanale: pavyzdžiui, išmatuota 1.55 dB 0.5 – 26.1 MHz diapazone
• DC pralaidumas: leidžia maitinti aktyvius palydovinius įrenginius per koaksialinį kabelį
• Jungties tipas: standartinės koaksialinės jungtys, suderinamos su BK ir SAT kabeliais
• Montavimas: suprojektuotas standartinėms sieninėms plokštėms

Kaip naudoti

Įstatykite ShiverPeaks 83905-10DCL BK+SAT į suderinamą viengubą sieninę dėžutę arba sieninės plokštės rėmą, laikydamiesi vietinių elektros ir statybos taisyklių. Prijunkite įeinantį magistralinį koaksialinį kabelį prie modulio įėjimo, tada prijunkite BK ir SAT išėjimus prie atitinkamų imtuvo koaksialinių kabelių. Jei palydoviniam imtuvui reikia nuotolinio maitinimo, DC pralaidumo funkcija leidžia tiekti maitinimą per SAT koaksialinį kabelį. Užtikrinus jungtis, pritvirtinkite modulį prie sieninės dėžutės ir uždėkite priekinę plokštę, kad užbaigtumėte instaliaciją.

Rekomendacijos

Naudokite kokybišką koaksialinį kabelį ir presuojamas arba užspaudžiamas jungtis, kad užtikrintumėte mažus signalo nuostolius. Po įrengimo patikrinkite dažnių planą ir signalo lygius, venkite per didelių lenkimų ar suspaudimų koaksialiniame kabe. Naudodami DC pralaidumo funkciją, patikrinkite įtampos suderinamumą su maitinamais įrenginiais, kad išvengtumėte pažeidimų.
