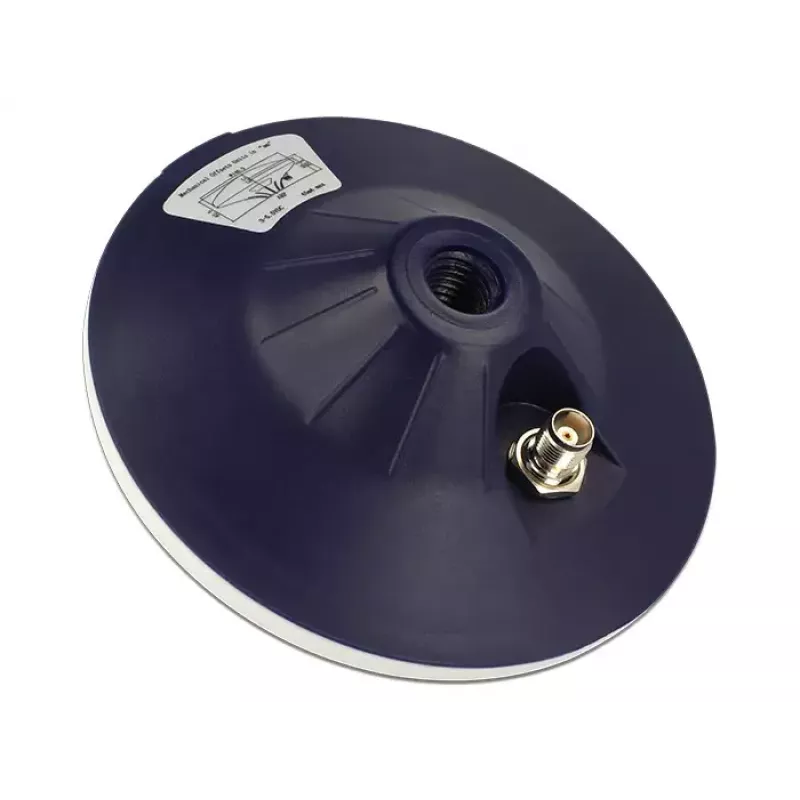

Antena Navilock NL-60560M

„Navilock NL-60560M“ yra kompaktiška, didelio tikslumo tinklo antena, skirta GNSS priėmimui. Ji palaiko vienalaikį GPS, GLONASS, GALILEO ir COMPASS/BEIDOU palydovinių signalų priėmimą, siūlo 5 dBi stiprinimą ir naudoja TNC jungtį. Antena užtikrina apskritiminę poliarizaciją ir 360° horizontalų spindulio plotį, pasižymi mažu energijos suvartojimu ir mažu formos faktoriumi, tinkama įvairiems įrengimams.

Privalumai

Antenos 5 dBi stiprinimas ir apskritiminė poliarizacija pagerina signalo stabilumą kelių rinkinių GNSS konfigūracijose, o 360° horizontalus spindulio plotis užtikrina pastovų priėmimą iš visų azimutų. Mažas srovės suvartojimas (apie 45 mA) ir platus įėjimo įtampos diapazonas (3–5,5 V) leidžia integruoti į baterijomis maitinamus ir transporto priemonėse montuojamus įrenginius. Kompaktiški matmenys (62,5 mm aukštis, 147 mm skersmuo) ir standartinė TNC jungtis supaprastina montavimą ankštose erdvėse.

Tinkama

• GNSS imtuvams, kuriems reikia kelių rinkinių palaikymo (GPS, GLONASS, GALILEO, BEIDOU/COMPASS)
• Transporto priemonių, jūrų ir stacionarioms padėties nustatymo sistemoms
• IoT tinklų sietuvams ir sekimo įrenginiams su TNC antenos prievadais

Pagrindinės specifikacijos

• Antenos modelis: Navilock NL-60560M
• Antenos stiprinimas (maks.): 5 dBi
• Jungtis: TNC
• Poliarizacija: Apskritiminė
• Horizontalus spindulio plotis: 360°
• VSWR: 1.5/2
• Darbinė įtampa: 3–5,5 V
• Tipinis srovės suvartojimas: 45 mA
• Matmenys: 62,5 mm (aukštis) × 147 mm (skersmuo)
• Spalva: Balta, Mėlyna
• EAN: 4043619605606

Kaip naudoti

Sumontuokite „Navilock NL-60560M“ vietoje su aiškiu dangaus vaizdu optimaliam GNSS priėmimui. Prijunkite anteną prie GNSS įrenginio naudodami TNC jungtį; įsitikinkite, kad įrenginys palaiko antenos maitinimo ir įtampos diapazoną (3–5,5 V). Nutieskite ir pritvirtinkite kabelį, kad išvengtumėte jungties įtempimo, ir patikrinkite signalo priėmimą naudodami GNSS imtuvo būsenos indikatorius arba programinę įrangą.

Rekomendacijos

Norėdami geriausių rezultatų, anteną montuokite atokiau nuo didelių metalinių kliūčių ir RF triukšmo šaltinių. Transporto priemonių ar jūrų įrenginiuose patikrinkite įžeminimą ir kabelio kokybę, kad išlaikytumėte patikimą kelių rinkinių priėmimą.
