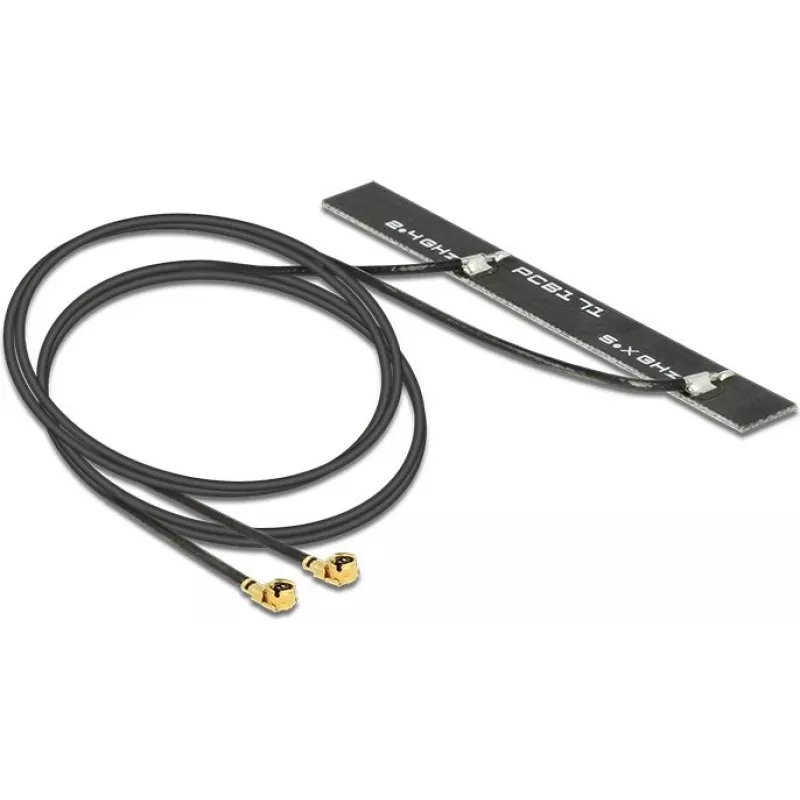

Antena DeLOCK 89457

DeLOCK 89457 WLAN dviejų elementų antena yra kompaktiškas dvigubos antenos modulis, skirtas įrenginiams su MHF/U.FL jungtimis. Jis turi du atskirus antenos elementus su bendra žeme, palaiko IEEE 802.11a/b/g/n/ac/h standartus ir veikia 2,4–2,5 GHz bei 5,1–5,875 GHz dažnių juostose. Antena užtikrina iki 5 dBi stiprinimą ir yra su 0,5 m kabeliu; maži matmenys leidžia ją integruoti į ribotos erdvės įrenginius.

Privalumai

Dviejų elementų antenos konstrukcija užtikrina geresnę priėmimo ir perdavimo įvairovę, palyginti su vieno elemento antena. Maksimalus 5 dBi stiprinimas subalansuoja veikimo nuotolį ir kompaktiškumą. MHF/U.FL jungtis ir 0,5 m kabelis supaprastina prijungimą prie Wi‑Fi modulių bei mini PCIe ar M.2 belaidžių kortelių. Mažas dydis ir juoda spalva leidžia diskretiškai įdiegti įvairiuose įrenginiuose.

Tinka

• Integravimui į maršruto parinktuvus, prieigos taškus ir įterptinius Wi‑Fi modulius su MHF/U.FL jungtimis
• Klientiniams įrenginiams ir mini PCIe / M.2 belaidėms kortelėms, kurioms reikalingos išorinės dviejų elementų antenos
• Pramoniniams ar kompaktiškiems elektroniniams įrenginiams, kur erdvė ribota

Pagrindinės specifikacijos

• Dažnių juosta: 2,4 - 2,5 GHz ir 5,1 - 5,875 GHz
• Antenos stiprinimas (maks.): 5 dBi
• Jungties tipas: MHF / U.FL
• Kabelio ilgis: 0,5 m
• Palaikomi standartai: IEEE 802.11a/b/g/n/ac/h
• Spalva: Juoda
• Matmenys (P×G×A): 7 × 61,6 × 1,6 mm

Kaip naudoti

Prijunkite MHF/U.FL jungtį prie atitinkamo lizdo belaidėje kortelėje ar modulyje, atsargiai sulygiuodami jungtį prieš švelniai spausdami. Nutieskite 0,5 m kabelį ir išdėstykite antenos elementus įrenginio viduje taip, kad būtų kuo mažiau kliūčių ir metalinių ekranų, galinčių silpninti signalą. Užtikrinkite, kad abu antenos elementai naudotų gaminio suteikiamą bendrą žemės jungtį.

Rekomendacijos

Siekiant optimalaus veikimo, antenos elementus išdėstykite taip, kad būtų tiesioginis matomumas į aprėpties zoną, ir venkite arti didelių metalinių paviršių ar kabelių. Prieš montuodami patikrinkite suderinamumą su savo įrenginio jungties tipu (MHF/U.FL). Dirbdami su jungtimis ir vidinėmis grandinėmis, laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių.
