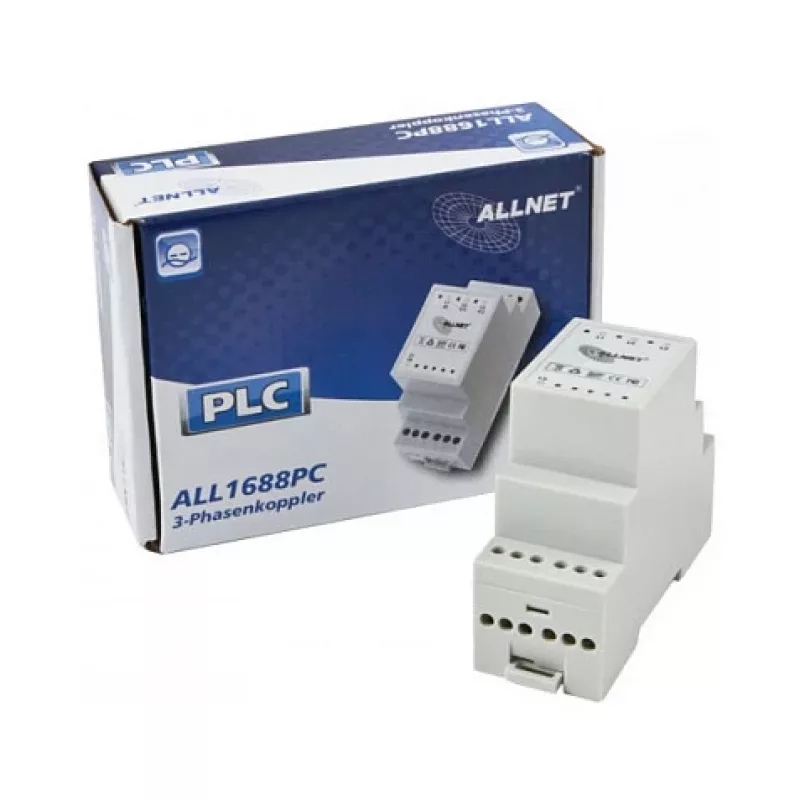

ALLNET ALL1688PC Powerline fazių sujungimo modulis, 3 fazių + nulinis, pasyvus, 1-70 MHz, DIN bėgelis

Elektrikai ir tinklo montuotojai naudoja ALL1688PC, kad sujungtų Powerline ryšio signalus per visas tris fazes ir nulinį laidą gyvenamuosiuose ir komerciniuose elektros skydeliuose. Sumontuotas ant DIN bėgelio, jis sujungia fazes, kad PLC signalai iš vienos fazės pasiektų įrenginius kitoje fazėje, pagerindamas aprėptį ir patikimumą trifazėse instaliacijose.

Pagrindinės specifikacijos

• Produkto tipas: Powerline fazių sujungimo modulis
• Fazės: 3 fazių + nulinis (L1, L2, L3, N)
• Sujungimo tipas: Pasyvus
• Dažnių diapazonas: 1–70 MHz
• Maksimali darbinė įtampa: 250 V AC (L-N), 440 V AC (L-L)
• Maksimali darbinė srovė: 63 A vienai fazei
• Įterpimo nuostoliai: < 1 dB
• Montavimas: DIN bėgelio tvirtinimas (TS35)
• Gnybtų tipas: Sraigtiniai gnybtai
• Maksimalus laido skerspjūvis: 16 mm²
• Korpuso medžiaga: Plastikas
• Darbinė temperatūra: -25°C iki +70°C
• Suderinami standartai: HomePlug AV, HomePlug AV2, G.hn, IEEE 1901

Kodėl verta rinktis

Pasyvi konstrukcija nereikalauja išorinio maitinimo ir užtikrina minimalius signalo nuostolius, užtikrindama efektyvų sujungimą be aktyviosios elektronikos. Patvarūs sraigtiniai gnybtai pritaikyti storiems laidininkams, o DIN bėgelio tvirtinimas supaprastina montavimą skirstomuosiuose skyduose.

Idealūs naudojimo atvejai

• Powerline signalų sujungimas trifaziuose gyvenamuosiuose ar komerciniuose pastatuose.
• Powerline tinklo aprėpties išplėtimas skirtingose fazėse.
• Integravimas su HomePlug AV/AV2, G.hn arba IEEE 1901 tinklais.

Gera žinoti

Sujungimo modulis veikia plačiame 1–70 MHz dažnių diapazone, apimančiame įprastus Powerline ryšio standartus. Jis skirtas iki 63 A srovei vienai fazei, todėl tinka tipinėms buitinėms ir nedidelėms komercinėms instaliacijoms.
