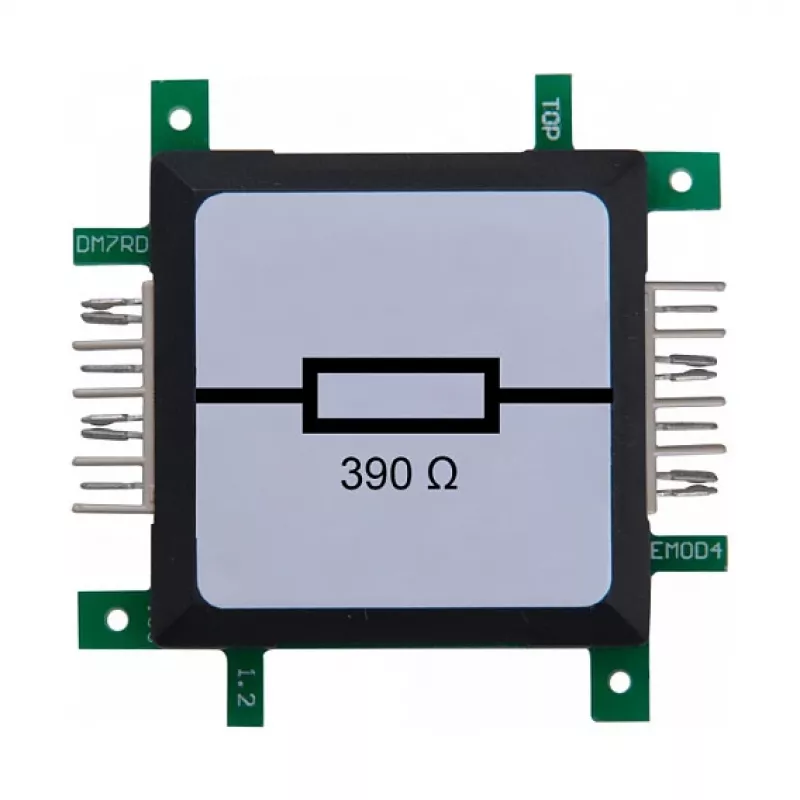

ALLNET ALL-BRICK-0561 PROFIBUS Pabaigos rezistorius, 390 omų, montavimui ant DIN bėgelio, pilka

ALLNET ALL-BRICK-0561 yra pasyvus PROFIBUS DP pabaigos rezistorius, skirtas išvengti signalų atspindžių PROFIBUS DP lauko magistralės tinkluose. Jis užtikrina patikimą duomenų perdavimą, užbaigdami magistralę abiejuose galuose, išlaikydamas signalo vientisumą pramoninės automatikos aplinkoje.

Privalumai

Šis pabaigos rezistorius siūlo paprastą ir efektyvų PROFIBUS DP tinklo užbaigimo sprendimą. Jo konstrukcija montavimui ant DIN bėgelio leidžia lengvai įrengti valdymo spintose, o varžtiniai gnybtai užtikrina patikimus A, B ir ekrano/žemės laidų sujungimus. Kompaktiškas plastikinis korpusas su IP20 apsauga tinka pramoninei aplinkai.

Tinka

• PROFIBUS DP lauko magistralės sistemoms pramoninėje automatikoje
• Magistralės galų užbaigimui signalų atspindžiams pašalinti
• Montavimui ant DIN bėgelio (TS35)

Pagrindinės specifikacijos

• Gaminio tipas: PROFIBUS pabaigos rezistorius
• Tinklo protokolas: PROFIBUS DP
• Varžos vertė: 390 omų
• Montavimo tipas: DIN bėgelis (TS35)
• Jungties tipas: Varžtiniai gnybtai
• Gnybtų skaičius: 3 (A, B, ekranas/žemė)
• Užbaigimo tipas: Pasyvus
• Darbinė temperatūra: -20°C iki +70°C
• Laikymo temperatūra: -40°C iki +85°C
• Santykinė drėgmė: 5% iki 95% (nesikondensuojanti)
• Apsaugos klasė: IP20
• Korpuso medžiaga: Plastikas
• Spalva: Pilka
• Magistralės sistema: PROFIBUS
• Paskirtis: Pramoninė automatika, lauko magistralės sistemos

Rekomendacijos

Siekiant optimalaus PROFIBUS DP tinklo veikimo, šį pabaigos rezistorių įdiekite abiejuose magistralės segmento galuose. Užtikrinkite tinkamą ekrano gnybto įžeminimą, kad sumažintumėte elektromagnetinius trikdžius.
