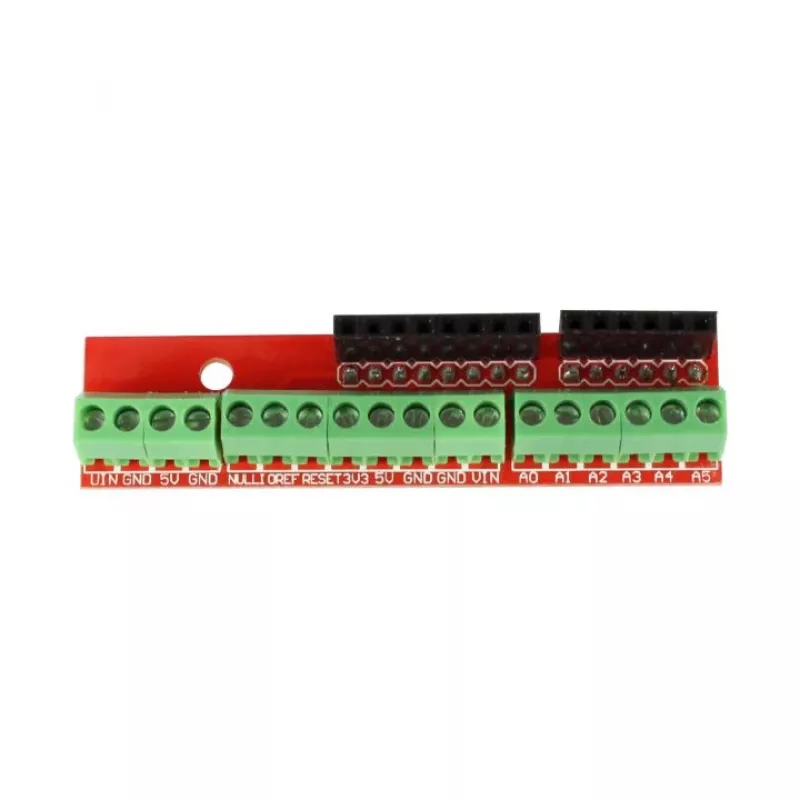

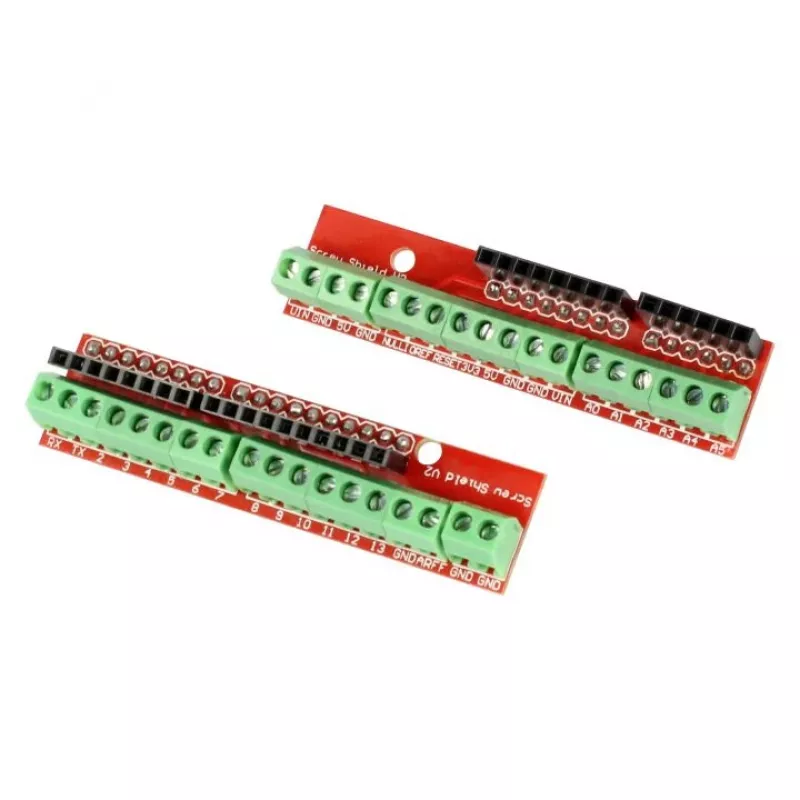

ALLNET 4duino Screw Shield V2 Expansion Board

ALLNET 4duino Screw Shield V2 Expansion Board (ALL_OY_2106) yra aukštos kokybės išplėtimo skydas, skirtas Arduino plokštėms su standartine R3 kontaktų išvadų konfigūracija, įskaitant UNO R3, Leonardo, Mega 2560 ir Due. Jame yra litavimo nereikalaujantys varžtiniai gnybtai visiems pagrindiniams I/O ir maitinimo kontaktams, todėl jis idealiai tinka prototipų kūrimui, pramoniniam valdymui ir nuolatiniams įrenginiams, kur būtini patikimi ryšiai.

Privalumai

Šis varžtinis skydas pašalina litavimo poreikį, leidžiant greitai ir saugiai prijungti standartiniu atsuktuvu. Aiškiai pažymėti gnybtai sumažina laidų sujungimo klaidas, o sukraunamas dizainas leidžia naudoti papildomus skydu ant viršaus. Įmontuotas atstatymo mygtukas ir maitinimo LED indikatorius užtikrina patogų valdymą ir būsenos rodymą.

Tinka

• Prototipų kūrimui ir alternatyvoms duonos lentoms
• Pramoninio valdymo ir automatizavimo projektams
• Nuolatiniam jutiklių ir pavarų laidų sujungimui
• Švietimo aplinkoms ir dirbtuvėms

Pagrindinės specifikacijos

• Plokštės tipas: Išplėtimo skydas
• Suderinamumas: Arduino UNO R3, Leonardo, Mega 2560, Due (standartinė R3 kontaktų išvadų konfigūracija)
• Gnybtų tipas: Varžtiniai gnybtai
• Skaitmeninių I/O gnybtų skaičius: 14 (D0-D13)
• Analoginių įėjimo gnybtų skaičius: 6 (A0-A5)
• Maitinimo gnybtai: 5V, 3.3V, VIN, GND (keli)
• Specialių funkcijų gnybtai: IOREF, AREF, Reset
• Iš viso varžtinių gnybtų: Apie 29
• Gnybtų žingsnis: 3.5mm
• Įmontuotas atstatymo mygtukas: Taip
• LED indikatoriai: Maitinimo LED
• Kontaktų žymėjimas: Aiškiai pažymėti
• Montavimo skylės: Standartinis Arduino montavimo raštas
• Sukraunamas dizainas: Taip
• Medžiaga: FR-4 PCB
• Darbinė įtampa: 5V (iš pagrindinės Arduino plokštės)

Rekomendacijos

Geriausiems rezultatams naudokite suvytusius laidus su antgaliu arba vientisus laidus tinkamo skerspjūvio (0.5-1.5 mm²). Įsitikinkite, kad varžtiniai gnybtai yra tvirtai priveržti, bet ne per daug. Šis skydas yra suderinamas su dauguma Arduino skydu, kurie atitinka standartinį R3 išdėstymą.
