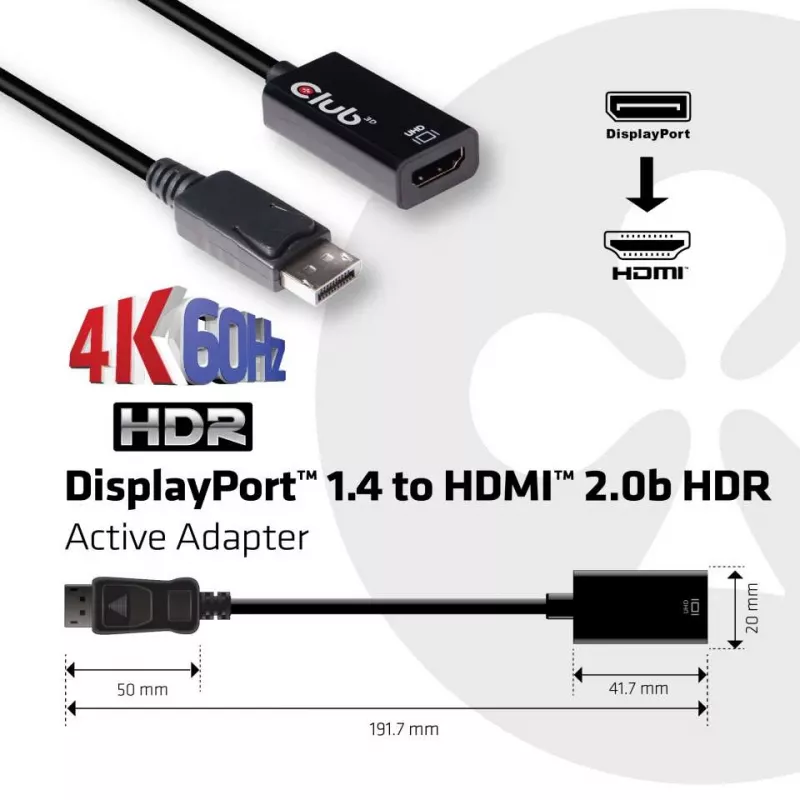

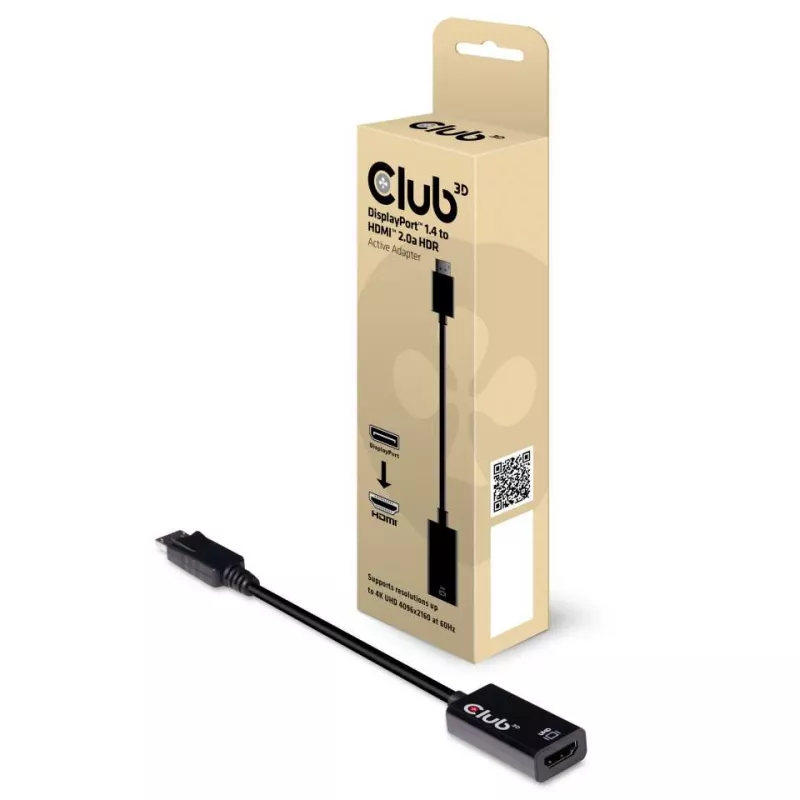

Aktyvus adapteris DisplayPort 1.4 į HDMI 2.0b CLUB3D CAC-1080

CAC-1080 yra „Club3D“ DisplayPort 1.4 į HDMI 2.0b signalo keitiklis, skirtas prijungti DisplayPort šaltinį prie HDMI ekrano. Jis palaiko HDR vaizdo atkūrimą ir apdoroja DisplayPort įvesties pralaidumą iki 5,4 Gbps vienam kanalui (4 kanalai). HDMI išvestis visiškai atitinka HDMI 2.0b ir leidžia pasiekti UHD raišką iki 4096 x 2160 esant 60 Hz, kai tai palaiko prijungti įrenginiai.

Privalumai

Keitiklis palaiko HDR ir gilių spalvų medijos atkūrimą, siūlo konvertavimą tarp RGB ir YCbCr formatų bei leidžia pikselių kodavimo konversiją iš 4:4:4 į 4:2:0, kad būtų galima prisitaikyti prie HDMI pralaidumo apribojimų. Jis užtikrina patikimą signalo konvertavimą, išlaikant aukštą raišką ir spalvų gylį, kai tai leidžia ryšio pralaidumas ir prijungti įrenginiai.

Pagrindinės specifikacijos

• Įvestis: DisplayPort 1.4 (palaiko iki 5,4 Gbps vienam kanalui, 4 kanalai)
• Išvestis: HDMI 2.0b (visiškai atitinka)
• Maksimali raiška: iki 4096 x 2160 @ 60 Hz
• Spalvų formatai: RGB ir YCbCr (palaiko iki 16 bpc / 48 bpp, kai leidžia pralaidumas)
• Pikselių kodavimo konversija: RGB/YCbCr 4:4:4 į YCbCr 4:2:0 ir 4:2:0 perdavimas
• HDR palaikymas: HDR su giliomis spalvomis iki 12 bpc 4K 60Hz, konvertuojant į YCbCr 4:2:0 HDMI išvestyje

Kaip naudoti

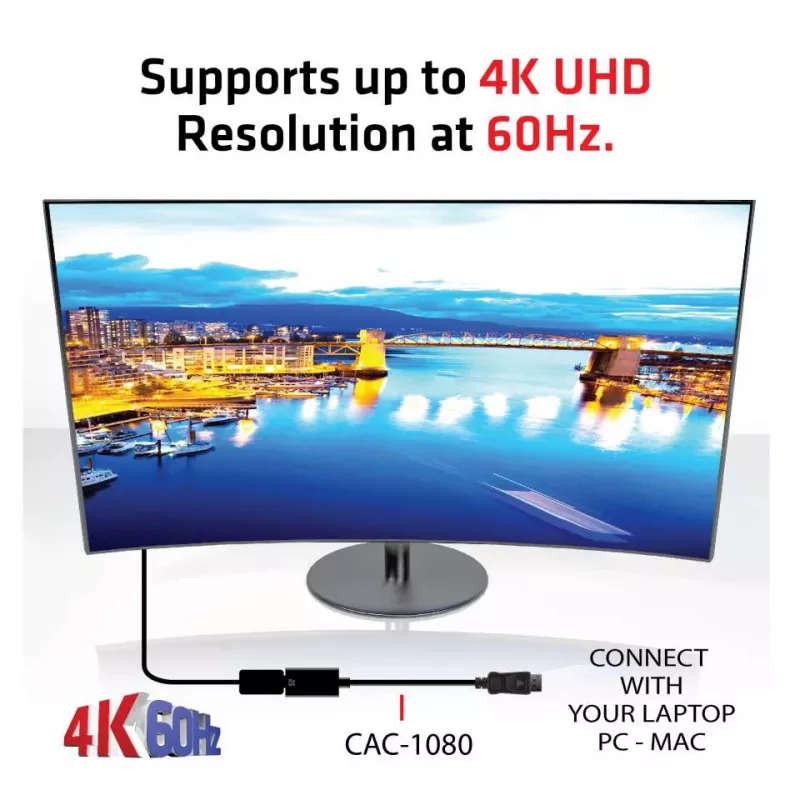

Prijunkite CAC-1080 prie DisplayPort 1.4 šaltinio naudodami sertifikuotą DisplayPort kabelį, o HDMI išvestį prijunkite prie ekrano naudodami HDMI kabelį. Įsitikinkite, kad tiek šaltinis, tiek ekranas palaiko reikiamus formatus: šaltinis turi palaikyti DisplayPort 1.4, o ekranas – HDMI 2.0 (a arba b) ir HDR, kad būtų galima HDR perdavimą. Nustatykite šaltinio vaizdo išvesties nustatymus pagal pageidaujamą raišką ir spalvų formatą; keitiklis atliks reikiamą pikselių kodavimo konversiją, jei reikia.

Rekomendacijos

Norėdami gauti HDR ir 12 bpc spalvų gylį 4K 60Hz, patikrinkite, ar šaltinio įrenginys palaiko DisplayPort 1.4, o ekranas palaiko HDR ir HDMI 2.0a/b. Naudokite aukštos kokybės sertifikuotus DisplayPort ir HDMI kabelius, kad užtikrintumėte stabilų perdavimą.
