Akasa ventiliatoriaus skirstytuvų rinkinys AK-CBFA04-KT04 — 4 vnt. PWM ventiliatoriaus skirstytuvo

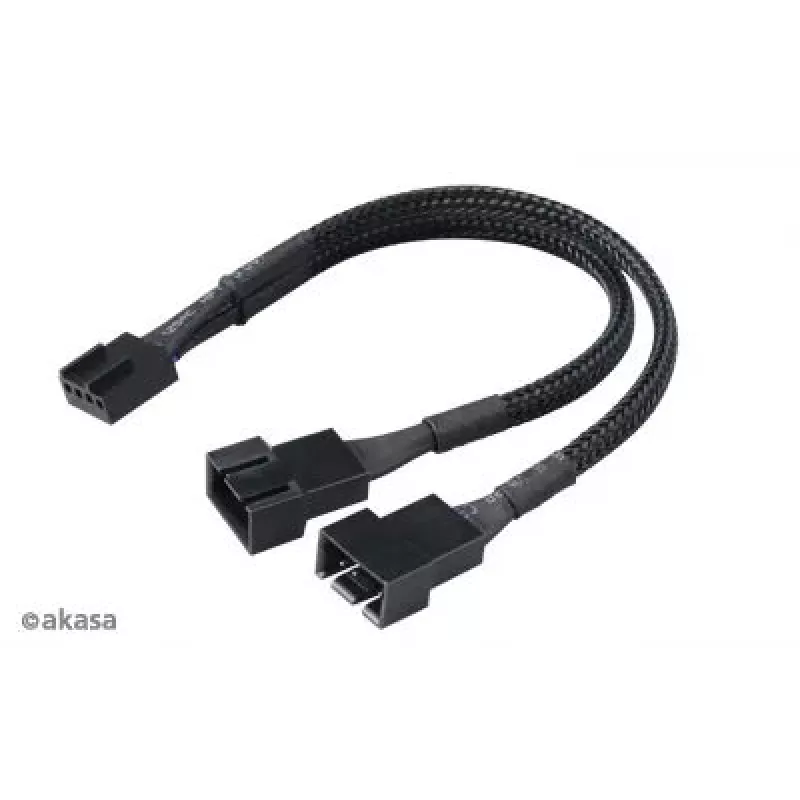

„Akasa AK-CBFA04-KT04“ — 4 vnt. PWM ventiliatoriaus skirstytuvo kabelių rinkinys pateikia keturis vienodus 4 kontaktų PWM ventiliatoriaus skirstytuvus, leidžiančius kelis PWM ventiliatorius prijungti prie vienos pagrindinės plokštės ar ventiliatoriaus valdiklio jungties. Kiekvienas skirstytuvas išsaugo PWM signalą ir tachometro grįžtamąjį ryšį, kad prijungtus ventiliatorius būtų galima valdyti greitį ir stebėti iš vienos jungties, padedant supaprastinti kabelių tiesimą ir išplėsti aušinimo pajėgumą stalinių kompiuterių sistemose.

Privalumai

Rinkinys siūlo kompaktišką ir nuoseklų sprendimą prijungti iki keturių PWM ventiliatorių prie vienos jungties nemodifikuojant ventiliatorių ar jungčių. Išsaugant 4 kontaktų PWM ir tachometro linijas, įgalinamas centralizuotas greičio valdymas ir stebėjimas. Skirstytuvai yra lengvai montuojami, sumažina kabelių netvarką korpuse ir tinka standartinėms 4 kontaktų ventiliatorių jungtims, naudojamoms daugumoje šiuolaikinių pagrindinių plokščių ir ventiliatorių valdiklių.

Tinka

• Sistemos aušinimo išplėtimui prijungiant kelis korpuso ventiliatorius prie vienos pagrindinės plokštės jungties
• Kompaktiškų ar biudžetinių kompiuterių sistemų kūrimui, kurioms reikia sinchronizuoto PWM valdymo
• Trumpų ventiliatorių kabelių pakeitimui ar prailginimui, kai kyla tiesimo apribojimų
• Kelių ventiliatorių prijungimui prie ventiliatoriaus valdiklio su ribotu jungčių skaičiumi

Pagrindinės specifikacijos

• Jungties tipas: 4 kontaktų PWM moteriška į kelias 4 kontaktų PWM vyriškas atšakas
• Kiekis pakuotėje: keturi vienodi skirstytuvo kabeliai komplekte
• Signalo palaikymas: PWM greičio valdymas ir tachometro (RPM) grįžtamasis ryšys išsaugotas
• Kabelio ilgis: tipiniai skirstytuvo laidų ilgiai, tinkami standartiniam kompiuterio korpuso kabelių tiesimui (atskiri ilgiai gali skirtis)
• Suderinamumas: standartiniai 4 kontaktų PWM ventiliatoriai ir pagrindinės plokštės jungtys

Kaip naudoti

Prijunkite vieną skirstytuvo 4 kontaktų moterišką galą prie pagrindinės plokštės ventiliatoriaus jungties arba suderinamo ventiliatoriaus valdiklio jungties. Prijunkite iki nurodyto skaičiaus 4 kontaktų vyriškų ventiliatorių jungčių prie skirstytuvo išėjimų, užtikrindami teisingą jungties fiksatoriaus orientaciją. Prijungus, pagrindinė plokštė arba valdiklis aptiks ir valdys ventiliatorių greitį per PWM signalą, stebėdamas tachometro grįžtamąjį ryšį. Jei reikia, naudokite atskirus rinkinio skirstytuvus ventiliatoriams paskirstyti per kelias jungtis.

Rekomendacijos

Užtikrinkite, kad bendra prijungtų ventiliatorių srovės apkrova neviršytų pagrindinės plokštės jungties ar ventiliatoriaus valdiklio galios ir srovės ribų. Jei naudojami keli didelės srovės ventiliatoriai, apsvarstykite jų maitinimą iš atskiro maitinimo šaltinio arba naudokite maitinamą ventiliatorių šakotuvą. Nutieskite kabelius taip, kad netrukdytų oro srautui, ir patikimai pritvirtinkite jungtis, kad išvengtumėte atsitiktinio atsijungimo.
