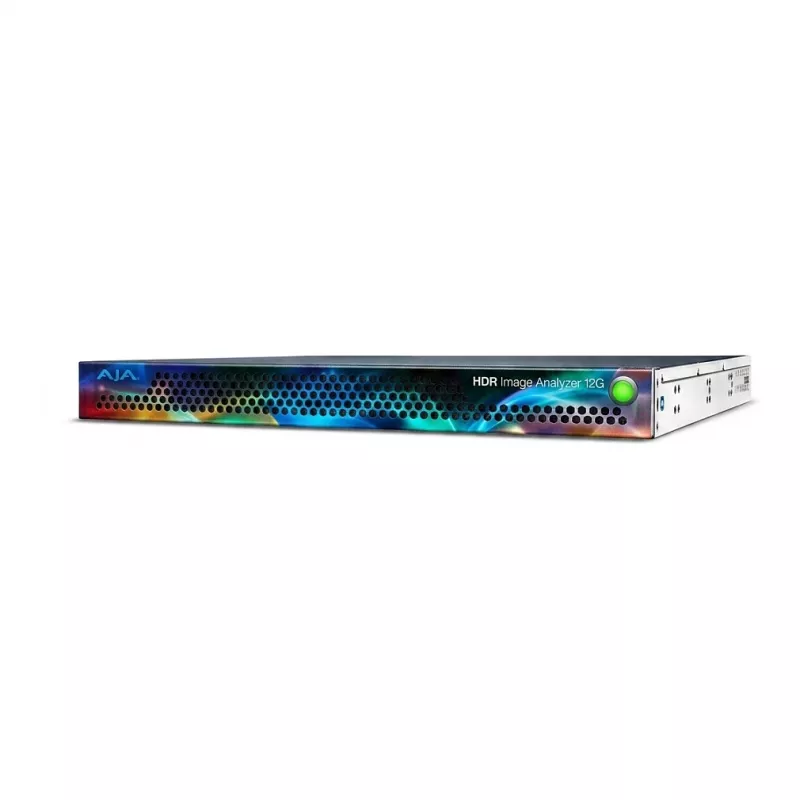

AJA HDR Image Analyzer 12G (HDR-IMGYZR-12G)

AJA HDR Image Analyzer 12G yra profesionalus 1RU stelažinis bangos formos monitorius ir HDR/SDR analizės įrankis, skirtas transliacijų, postprodukcijos ir tiesioginių transliacijų aplinkoms. Jis užtikrina išsamią vaizdo ir garso analizę su 12G-SDI ir HDMI 2.0 įėjimų palaikymu, leidžiančiu stebėti iki 8K (UHD2) 60p signalus. Su pažangiomis HDR analizės priemonėmis, įskaitant bangos formą, vektorskopą, histogramą, CIE chromatinumą, netikras spalvas, šviesos lygį ir duomenų analizatorių, užtikrinamas tikslus spalvų koregavimas ir atitiktis HDR standartams, tokiems kaip HDR10, HLG ir PQ.

Privalumai

Dvigubi pertekliniai maitinimo šaltiniai užtikrina nepertraukiamą darbą kritinėse darbo eigose. Įrenginys palaiko vieno ryšio 12G-SDI ir keturių ryšių 3G-SDI 4K/UHD iki 60p, taip pat HDMI 2.0 4K/UHD iki 60p. Jame yra 16 kanalų įterpto SDI/HDMI garso matavimas, gamos klaidų aptikimas, nit lygio rodymas, pikselių rinktuvas ir metaduomenų analizė (ANC, VANC, HDR metaduomenys). Nuotolinis valdymas ir programinės įrangos atnaujinimai atliekami per Gigabit Ethernet.

Tinka

• Transliacijų inžinieriams ir vaizdo profesionalams, kuriems reikalingas tikslus HDR/SDR stebėjimas
• Postprodukcijos įmonėms spalvų koregavimui ir kokybės kontrolei
• Tiesioginių transliacijų aplinkoms, kurioms reikalinga patikima signalo analizė

Pagrindinės specifikacijos

• Vaizdo įėjimo sąsajos: 4x 12G-SDI (BNC), 1x HDMI 2.0 (A tipas)
• Vaizdo išėjimo sąsajos: 2x 12G-SDI (BNC) (Kilpa/Monitorius), 1x HDMI 2.0 (A tipas) (Monitorius)
• Maksimali vaizdo raiška: 8K (UHD2) 60p
• Palaikomi SDI formatai: Vieno ryšio 12G-SDI, Keturių ryšių 3G-SDI 4K/UHD iki 60p
• Palaikomi HDMI formatai: HDMI 2.0 4K/UHD iki 60p
• Palaikomos spalvų erdvės: Rec. 709, Rec. 2020, P3
• Palaikomi HDR formatai: HDR10, HLG, PQ (Perceptual Quantizer)
• Analizės įrankiai: Bangos forma, Vektorskopas, Histograma, CIE chromatinumas, Netikros spalvos, Šviesos lygis, Duomenų analizatorius
• Garso analizė: 16 kanalų įterptas SDI/HDMI garso matavimas
• Formos faktorius: 1RU stelažinis
• Tinklo jungtis: 1x Gigabit Ethernet (RJ-45) nuotoliniam valdymui ir atnaujinimams
• USB jungtys: 2x USB 3.0 A tipas klaviatūrai/pelytei/laikmenai
• Maitinimo šaltinis: Dvigubas perteklinis 100-240 VAC, 50/60 Hz
• Ekrano išvestis: Išorinis monitorius per SDI arba HDMI
• Gamos klaidų aptikimas: Taip
• Nit lygio rodymas: Taip
• Pikselių rinktuvas: Taip
• Metaduomenų analizė: ANC, VANC, HDR metaduomenys

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės 12G-SDI kabelius ir užtikrinkite tinkamą vėdinimą stelažinėje aplinkoje. Įrenginys idealiai tinka integracijai į esamas transliacijų ir postprodukcijos darbo eigas, kurioms reikalinga pažangi HDR analizė.
