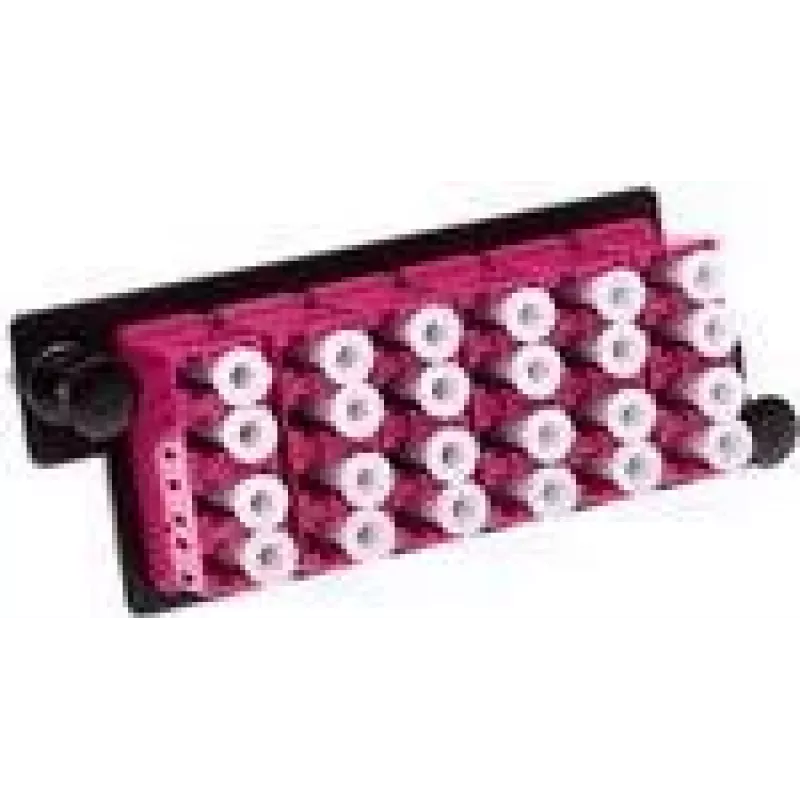

Adapterio plokštė ACT FA2152 — 6×LC quad, 24 skaidulų OM4 pataisų skydo adapteris

ACT FA2152 adapterio plokštė suteikia šešias LC Quad adapterio pozicijas, palaikančias iš viso 24 skaidulas su OM4 daugiamodžiu specifikacija. Plokštė sukurta montavimui į standartinius pataisų skydus ar korpusus ir leidžia užtikrinti didelio tankio skaidulų jungtis duomenų centrų ir įmonių tinklų aplinkose. Ji palaiko tiek jungtinį magistralių užbaigimą, tiek sujungimą, leisdama lanksčiai diegti daugiamodžius ryšius, išlaikant tvarkingą kabelių maršrutą ir patikimą optinį veikimą.

Privalumai

Adapterio plokštė sujungia kelias LC Quad jungtis kompaktiškame modulyje, sumažindama priekinio skydo erdvę, tuo pačiu išlaikydama prieigą prie atskirų dvipusių jungčių. Naudojant OM4 daugiamodžius adapterius užtikrinamas geresnis modalinis dažnių juostos plotis trumpojo ryšio programoms ir suderinamumas su įprastais daugiamodžiais siųstuvais-imtuvais. Konstrukcija palengvina tvarkingą skaidulų tvarkymą, sumažina įterpimo nuostolius dėl tiksliai sulygiuotų adapterių ir supaprastina montavimą vietoje, įstatant į esamus pataisų skydus ar korpusus.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite adapterio plokštę į atitinkamą suderinamo pataisų skydo ar korpuso išpjovą, vadovaudamiesi skydo gamintojo montavimo instrukcijomis. Užbaikite įeinančias daugiamodžius magistrales naudodami LC quad jungtis arba nuveskite tailus sujungimui prie adapterio prievadų. Užtikrinkite tinkamą kabelio lenkimo spindulį ir pritvirtinkite skaidulų tvarkymo juostas, kad adapteriai nebūtų įtempti. Po užbaigimo patikrinkite tęstinumą ir ryšio veikimą tinkama optine bandymo įranga, kad patvirtintumėte, jog įterpimo nuostoliai ir grįžimo nuostoliai atitinka sistemos reikalavimus.

Rekomendacijos

Optimaliam veikimui naudokite OM4 kategorijos daugiamodžius pataisos laidus ir siųstuvus-imtuvus, suderintus su numatytu ryšio ilgiu ir duomenų perdavimo sparta. Išlaikykite tinkamą skaidulų lenkimo spindulį, laikykite adapterius ir jungtis švarius ir po montavimo atlikite optinį bandymą nuo galo iki galo. Maišant sujungtas ir jungtimis užbaigtas jungtis, aiškiai paženklinkite kiekvieną prievadą ir dokumentuokite jungtis, kad supaprastintumėte būsimą techninę priežiūrą ir trikčių šalinimą.
