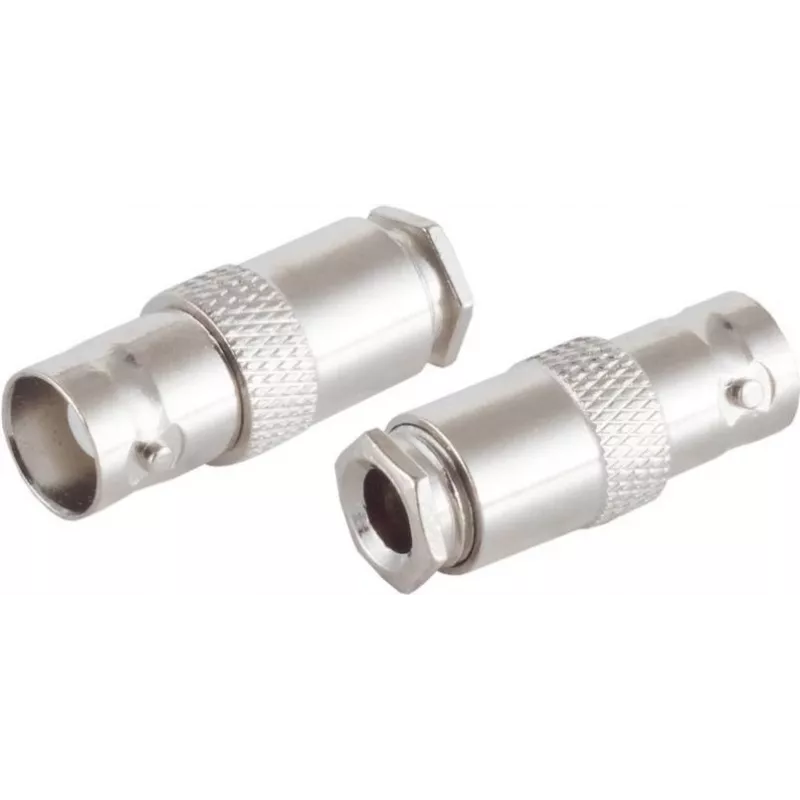

Adapter Video/Audio BNC jungtis ShiverPeaks 98807-5 RG58U kabeliui, spaustukinė jungtis

„ShiverPeaks“ BNC jungtis 98807-5 RG58U kabeliui yra pasyvus spaustukinio tipo adapteris, skirtas sujungti dvi bendraašes RG58U linijas su BNC galūnėmis. Ji užtikrina paprastą mechaninį vaizdo ir garso bendraašių linijų sujungimą be aktyvaus signalo konvertavimo, leidžiant perduoti analoginius vaizdo, vaizdo stebėjimo kamerų (CCTV), radijo dažnių bandymų signalus ir žemo dažnio garsą bendraašiu kabeliu ten, kur naudojamas RG58U. Spaustukinė jungtis tvirtai fiksuoja laidininką ir ekraną patikimam kontaktui, išlikdama kompaktiška, kad būtų galima montuoti įrangos stovuose, sujungimo taškuose ar laikinuose bandymų įrenginiuose.

Privalumai

Ši BNC jungtis pasižymi paprasta, nereikalaujančia specialių įrankių spaustukine jungtimi, kuri pašalina litavimo ar užspaudimo poreikį sujungimo vietoje, taip sutrumpindama montavimo laiką lauko ir laboratorijos aplinkoje. Jos pasyvus dizainas išsaugo Originalias RG58U kabelio signalo charakteristikas, išvengia papildomos elektronikos, kuri galėtų kelti triukšmą ar reikalauti maitinimo, ir tinka standartinėms BNC kištukinėms jungtims, užtikrinant platų suderinamumą. Kompaktiška ir patikima konstrukcija leidžia pakartotinai jungti ir atjungti bandymų ar laikinų instaliacijų metu.

Tinka

• Analoginėms CCTV kamerų jungtims naudojant RG58U
• Analoginio sudėtinio vaizdo signalo linijoms ir greitam sujungimui lauke
• Radijo dažnių bandymų stendų įrenginiams ir signalų maršrutizavimui matavimų metu
• Žemo dažnio garsui bendraašiu kabeliu, kai nurodytas RG58U
• Laikinoms ar kilnojamoms instaliacijoms, reikalaujančioms greito sujungimo

Pagrindinės specifikacijos

• Jungties tipas: BNC jungtis, skirta sujungti du kabelius su BNC galūnėmis
• Kabelio suderinamumas: RG58U bendraašis kabelis
• Sujungimo būdas: spaustukinio tipo mechaninė jungtis laidininkui ir ekranui
• Signalo tipas: pasyvus perdavimas analoginiams vaizdo, radijo dažnių signalams ir žemo dažnio garsui
• Formos faktorius: kompaktiška linijinė jungtis, tinkama naudoti stove ir lauke

Kaip naudoti

Norėdami naudoti jungtį, paruoškite du RG58U kabelius su BNC kištukinėmis galūnėmis ir sulygiuokite kiekvieną jungtį su jungties BNC kištukiniais lizdais. Stumkite ir užfiksuokite kiekvieną BNC jungtį, kol pajusite lytėjimo spragtelėjimą ar tvirtą įsitaisymą. Įsitikinkite, kad spaustukinė jungtis tvirtai laiko laidininką ir ekraną pagal kabelio užbaigimą; patikrinkite mechaninį stabilumą švelniai truktelėdami kabelį. Signalo patikrinimui, atlikę sujungimą, patikrinkite vaizdo ar garso tęstinumą naudodami tinkamą įrangą. Nuimkite pasukdami arba tiesiai ištraukdami BNC jungtis, laikydamiesi standartinės BNC atjungimo procedūros.

Rekomendacijos

Naudokite jungtį trumpiems, pasyviems sujungimams; venkite naudoti kelias jungtis nuosekliai ilgose linijose, nes kiekviena pasyvi jungtis gali sukelti nedidelius impedanso netolygumus. Nuolatiniams įrenginiams arba ten, kur impedanso suderinimas yra kritinis, apsvarstykite profesionalų užbaigimą arba vieną ištisinę RG58U kabelio liniją su gamyklinio lygio jungtimis. Laikykite jungtį ir sujungimus sausai ir be korozijos, kad būtų užtikrintas stabilus ilgalaikis veikimas.
