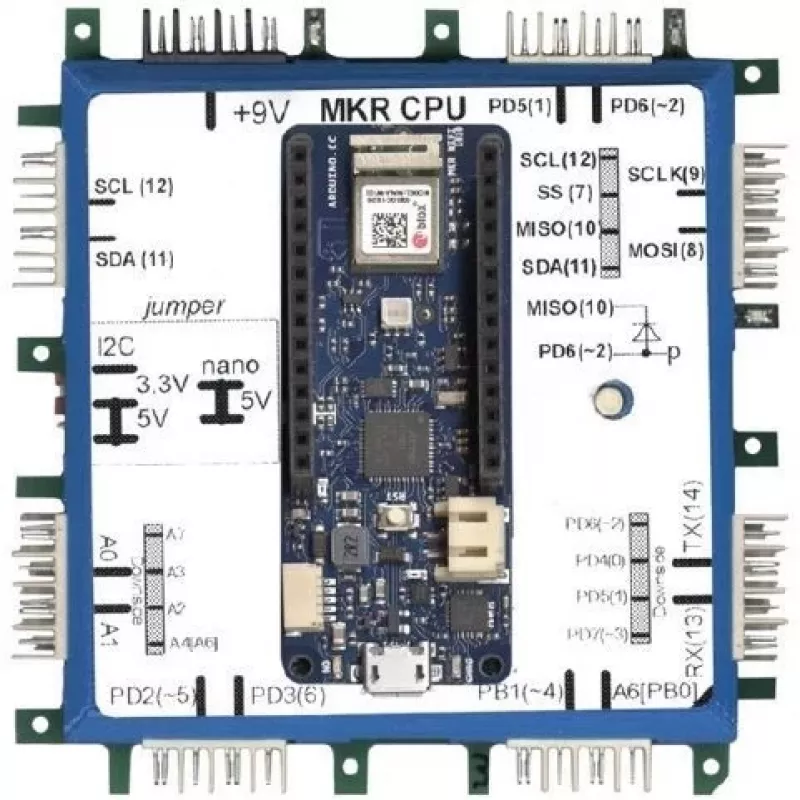

Adapter ALLNET MKR Brick ALL-BRICK-0707, skirtas Arduino MKR — keitiklio plokštė MKR formos moduliams

Adapter ALLNET MKR Brick ALL-BRICK-0707, skirtas Arduino MKR, yra keitiklio plokštė, sukurta atskleisti ir sutvarkyti MKR formos modulių kaiščius bei bendras jungtis. Plokštė paverčia kompaktišką MKR kaiščių išdėstymą į lengvai pasiekiamas jungtis ir kontaktines aikšteles, todėl tampa paprasčiau prijungti jutiklius, pavaras, maitinimo šaltinius ir ryšio linijas prototipų kūrimo metu arba integruojant MKR modulius į didesnes sistemas. Adapteris palaiko standartines signalų linijas, maitinimo magistrales ir įprastas sąsajas, naudojamas MKR plokštėse, kad supaprastintų laidų sujungimą ir testavimą.

Privalumai

Adapteris supaprastina prieigą prie MKR modulio kaiščių, išvesdamas signalo, maitinimo ir įžeminimo linijas į aiškiai pažymėtas jungtis ir bandymo aikšteles, taip sumažindamas laidų sujungimo klaidas. Jo kompaktiškas plotas išsaugo MKR formos faktorių, kartu pridedant praktinių prijungimo taškų, skirtų duonos lentoms, jungiamiesiems laidams ir išoriniams išvedžiojimams. Sutvarkytas išdėstymas pagreitina prototipų kūrimą ir derinimą, sugrupuodamas susijusius signalus bei suteikdamas stabilų mechaninį modulio palaikymą vystymo metu.

Tinka

• Spartus prototipų kūrimas su Arduino MKR moduliais
• Jutiklių, pavarų ir ryšio išvedžiojimų testavimas
• MKR modulių integravimas į daiktų interneto ir įterptąsias sistemas
• Edukaciniai projektai ir laboratoriniai eksperimentai

Pagrindinės specifikacijos

• Formos faktorius: suderinamas su Arduino MKR standartiniu kaiščių išdėstymu
• Jungčių tipai: atviros jungtys ir litavimo aikštelės signalui, maitinimui ir įžeminimui
• Palaikomos sąsajos: bendrosios paskirties įvestis / išvestis, maitinimo magistralės, įprastos ryšio linijos
• Fizinės charakteristikos: kompaktiška keitiklio plokštė, išlaikanti MKR plotą mechaniniam suderinamumui

Kaip naudoti

Uždėkite MKR modulį ant adapterio, sulygiuodami modulio kaiščius su atitinkamomis jungtimis, ir švelniai spauskite, kol jis visiškai įsistatys. Prijunkite maitinimo ir įžeminimo linijas iš savo šaltinio prie adapterio jungčių, tada prijunkite jutiklius, pavaras ar ryšio linijas prie atvirų signalų jungčių arba litavimo aikštelių. Naudokite standartinius jungiamuosius laidus arba lituotas jungtis, priklausomai nuo to, ar jums reikia laikino, ar nuolatinio laidų sujungimo. Vystymo metu patikrinkite kaiščių priskyrimus ir maitinimo lygius prieš įjungdami visą sistemos maitinimą.

Rekomendacijos

Naudokite adapterį ant stabilaus darbinio paviršiaus ir užtikrinkite taisyklingą MKR modulio orientaciją prieš įjungdami grandinę. Laikiniems sumontavimams rinkitės jungiamuosius kabelius; nuolatiniams įrenginiams naudokite lituotas jungtis. Laikykitės MKR modulio ir prijungtų įrenginių įtampos bei srovės ribų ir pridėkite tinkamą lygio keitimą ar apsaugą, kai sąveikaujate su signalais, esančiais už modulio vardinių diapazonų ribų.
