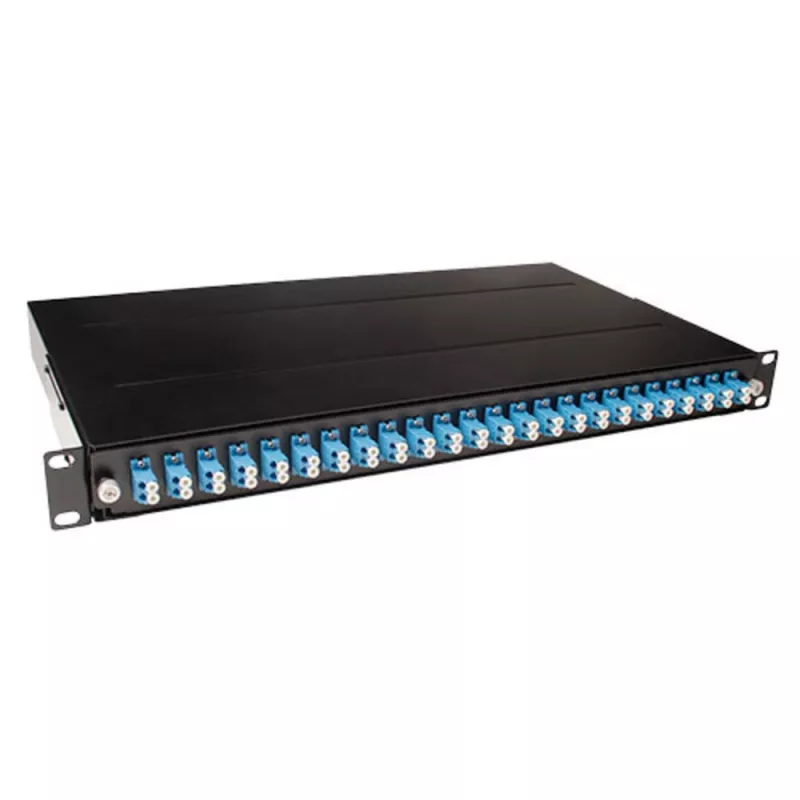

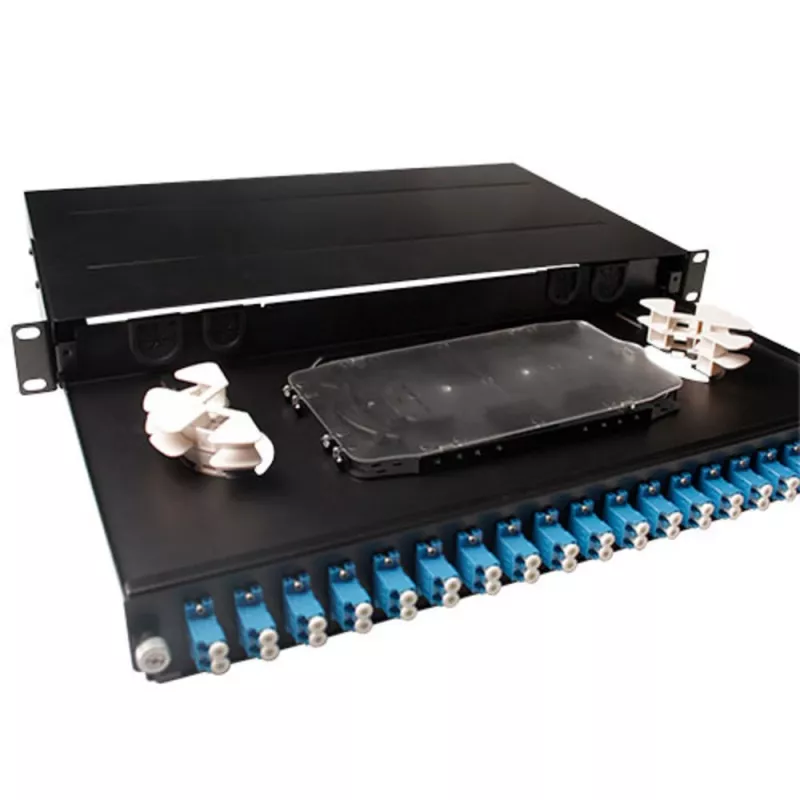

ACT šviesolaidžio skirstomasis skydas 24 x dvipusis LC vienmodis OS2

ACT šviesolaidžio skirstomasis skydas ACT 24 x dvipusis LC vienmodis OS2 yra kompaktiškas, montuojamas į stovą sprendimas, skirtas vienmodžių šviesolaidinių jungčių organizavimui ir terminavimui. Sukurtas standartinėms 19 colių stovams, skydas talpina 24 dvipusius LC prievadus, naudojančius OS2 vienmodžio šviesolaidžio sąsajas, užtikrina tvarkingą kabelių vedimą ir saugią jungčių prieigą. Jo juoda apdaila ir 482 mm plotis su 255 mm aukščiu tinka įprastoms serverių spintoms ir telekomunikacijų korpusams, palaikant aukštos kokybės optines jungtis.

Privalumai

Skydas siūlo tankų prievadų išdėstymą, kuris sumažina stovo vietos sunaudojimą, tuo pačiu išlaikant lengvą prieigą prie atskirų dvipusių LC jungčių. Naudojant OS2 vienmodžio šviesolaidžio sąsajas, jis palaiko tolimojo nuotolio ir mažų nuostolių optinį perdavimą, tinkamą magistralinėms ir skirstomosioms jungtims. Tvirtas priekinis korpusas apsaugo adapterius ir jungtis nuo atsitiktinių pažeidimų ir padeda išlaikyti sujungimus tvarkingus ir valdomus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite skydą į suderinamą 19 colių stovą norimoje U pozicijoje, naudodami tinkamą montavimo įrangą. Nuveskite įeinančius ir išeinančius vienmodžio šviesolaidžio kabelius prie galinių arba šoninių įėjimo taškų, jei yra, pasirūpindami, kad būtų išlaikyti minimalūs lenkimo spinduliai vienmodžiam šviesolaidžiui. Terminuokite arba įkiškite dvipuses LC jungtis į priekyje esančius adapterių prievadus ir, jei reikia, pažymėkite kiekvieną prievadą inventarizacijai ir trikčių šalinimui. Naudokite kabelių valdymo priedus ir sujungimo laidus, suderinamus su dvipusiu LC, kad užbaigtumėte jungtis.

Rekomendacijos

Jungtis laikykite su apsauginiais dangteliais iki pat prijungimo, kad išvengtumėte užteršimo; venkite aštrių lenkimų ir pritvirtinkite šviesolaidžius įtempimo mažinimo priemonėmis. Naudokite suderinamus vienmodžio OS2 sujungimo laidus ir po įdiegimo patikrinkite optines jungtis tinkamu testavimo prietaisu.
