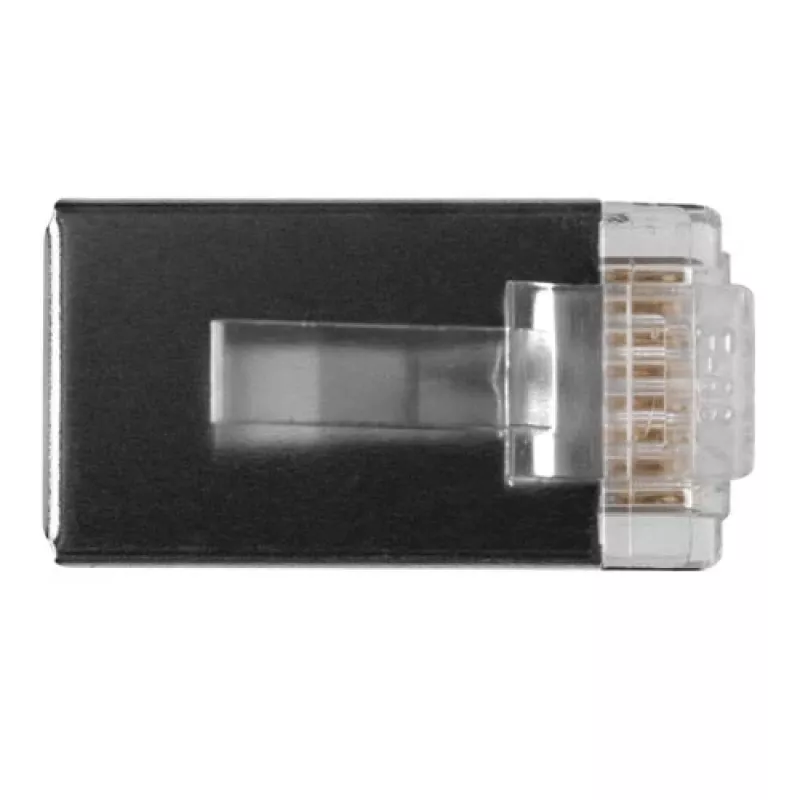

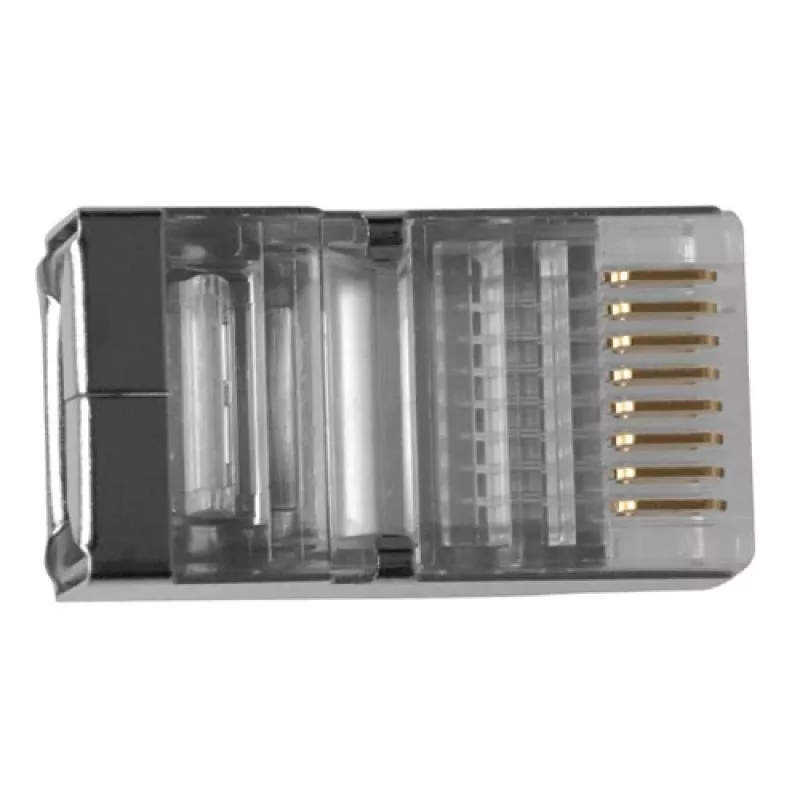

ACT RJ45 (8P/8C) ekranuota modulinė jungtis apvaliam kabeliui su vytos poros laidais

„Intronics“ RJ-45 ekranuotos jungtys CAT5, pakuotėje 25 vnt., užtikrina ekranuotas RJ-45 užbaigas, tinkamas CAT5 tinklams. Kiekviena jungtis sukurta priimti standartinius 8P8C kabelius ir suteikti įžemintą ekraną, kuris mažina elektromagnetinius trukdžius ir gerina signalo vientisumą laidinėse eterneto instaliacijose. 25 vnt. pakuotė užtikrina pakankamai atsarginių dalių mažoms instaliacijoms, remontui ir testavimo užduotims.

Privalumai

Ekranuota konstrukcija, palyginti su neekranuotais kištukais, užtikrina geresnę apsaugą nuo pereinamųjų pokalbių ir išorinių elektromagnetinių trukdžių, o tai padeda išlaikyti stabilų duomenų perdavimą. Šios jungtys yra suderinamos su standartiniais RJ-45 kabeliais, naudojamais CAT5 tinkluose, ir tiekiamos kelių vienetų pakuotėje, o tai supaprastina montuotojų pirkimą. Kompaktiška forma ir standartinis kontaktų išdėstymas leidžia jas naudoti su moduliniais lizdais ir įprastais pataisų kabelių rinkiniais.

Tinka

• CAT5 eterneto pataisų kabelių laidų sujungimui ir užbaigimui
• Tinklo remontui ir vietos priežiūrai
• Mažų biurų ir namų tinklo instaliacijoms
• Laboratoriniam testavimui ir prototipų tinklo konstrukcijoms

Pagrindinės specifikacijos

• Jungties tipas: RJ-45 (8P8C) ekranuota
• Kategorijos palaikymas: CAT5 eternetas
• Kiekis pakuotėje: 25 vnt.
• Ekranavimas: metalinis ekranas EMI apsaugai
• Suderinamumas: standartiniai 8 gyslų vytos poros kabeliai

Kaip naudoti

Paruoškite CAT5 kabelį, nuimdami išorinį apvalkalą ir išvyniodami poras iki reikiamo ilgio. Išdėstykite laidus pagal pasirinktą laidų sujungimo standartą (TIA/EIA 568A arba 568B), tada iki galo įkiškite laidus į RJ-45 jungtį, kad kiekvienas laidas pasiektų savo kontaktą. Užtikrinkite, kad metalinis jungties ekranas liestųsi su kabelio drenažo laidu arba ekrano pynute, jei ji yra. Užspauskite jungtį tinkamu ekranuotų RJ-45 jungčių užspaudimo įrankiu, patikrinkite mechaninį laikymą ir išbandykite užbaigtą kabelį tinklo kabelių testeriu, kad patvirtintumėte laidumą ir porų vientisumą.

Rekomendacijos

Norėdami gauti patikimų rezultatų, naudokite specialų ekranuotų RJ-45 jungčių užspaudimo įrankį ir kiekvieną užbaigtą kabelį išbandykite kabelių testeriu. Išlaikykite teisingą porų suvyniojimą kuo arčiau užbaigimo taško, kad išsaugotumėte signalo charakteristikas, ir užtikrinkite, kad ekranas būtų tinkamai įžemintas viename arba abiejuose galuose, atsižvelgiant į jūsų instaliacijos reikalavimus.
