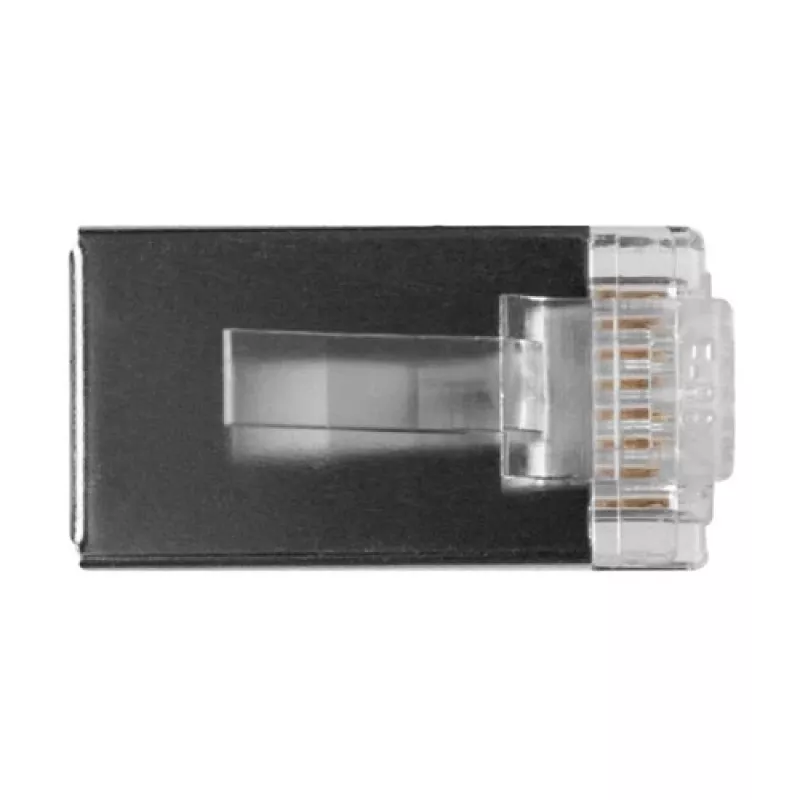

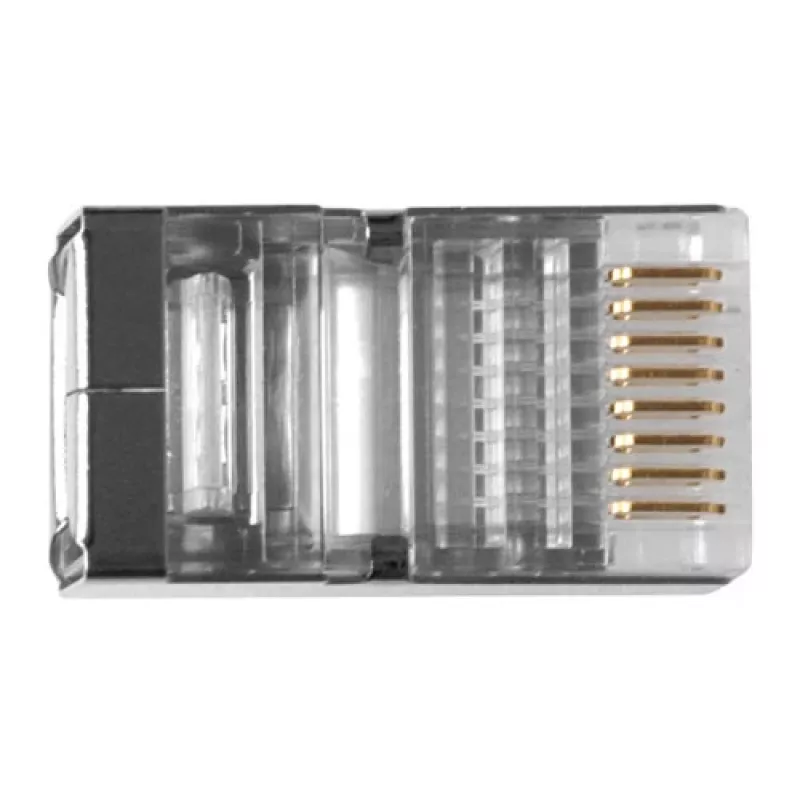

ACT RJ45 (8P/8C) ekranuota modulinė jungtis apvaliam kabeliui su vientisais laidininkais

ACT RJ45 jungtis TD108B, skirta apvaliam kabeliui su vientisais laidininkais, yra ekranuotas modulinis kištukas, suprojektuotas užbaigti 8P/8C tinklo kabelius. Pagaminta iš patvaraus polikarbonato su sidabrine apdaila, jungtis skirta naudoti su apvaliais kabeliais, turinčiais vientisus varinius laidininkus. Ekranuota konstrukcija padeda sumažinti elektromagnetinius trukdžius ir išlaikyti signalo vientisumą duomenų ir balso tinklams. Supakuota po 25 vienetus, ši jungtis tinka diegimams, kur reikalingos patikimos fizinės jungtys Ethernet ir kitoms subalansuotoms vytos poros programoms.

Privalumai

ACT TD108B turi tvirtą polikarbonato korpusą, kuris suteikia mechaninį stiprumą ir matmenų stabilumą daugkartiniam įkišimui. Jo ekranuota konfigūracija užtikrina apsaugą nuo išorinių trukdžių, palaikydama stabilesnį duomenų perdavimą aplinkoje, kurioje galimi elektromagnetiniai triukšmai. Sidabrinė spalva nurodo metalinio ekrano apdailą, o modulinis 8P/8C formos faktorius užtikrina suderinamumą su standartiniais RJ45 lizdais ir tinklo įranga. Tiekiama daugiavietėse pakuotėse, jungtis yra patogi partijų užbaigimui ir vietos diegimams.

Tinka

• Apvalių Ethernet kabelių su vientisais laidininkais užbaigimui
• Ekranuotų vytos poros (STP) tinklo diegimams
• Struktūriniam kabelių tiesimui duomenų ir balso tinklams
• Vietos skirstomųjų skydelių ir nuleidžiamųjų kabelių surinkimui

Pagrindinės specifikacijos

• Jungties tipas: RJ45 (8P/8C)
• Korpuso medžiaga: polikarbonatas
• Ekranavimas: ekranuotas modulinis kištukas
• Numatytas laidininko tipas: vientisi laidininkai
• Suderinama kabelio forma: apvalus kabelis
• Spalva: sidabrinė
• Kiekis pakuotėje: 25 vnt.

Kaip naudoti

Paruoškite apvalų kabelį, nuimdami išorinį apvalkalą iki rekomenduojamo ilgio, atsargiai, kad nepažeistumėte vientisų laidininkų. Išdėstykite ir sulygiuokite atskirus laidininkus pagal pasirinktą laidų standartą (T568A arba T568B), tada iki galo įkiškite laidininkų rinkinį į TD108B jungtį, kad kiekvienas laidininkas tinkamai įsitaisytų savo kontaktinėje angoje. Naudokite tinkamą užspaudimo įrankį, skirtą ekranuotiems RJ45 kištukams, kad pritvirtintumėte jungtį ant kabelio ir, jei reikia, įjungtumėte ekraną. Po užbaigimo patikrinkite tęstinumą ir teisingą kontaktų išdėstymą kabelio testeriu.

Rekomendacijos

Naudokite ACT TD108B su vientisų laidininkų apvaliais kabeliais, neviršijančiais nurodyto skersmens diapazono, ir su suderinamais užspaudimo įrankiais ekranuotiems kištukams. Išbandykite kiekvieno užbaigto kabelio tęstinumą ir ekranavimo efektyvumą, kad užtikrintumėte patikimą tinklo veikimą, ir laikykite jungtis jų pakuotėje iki naudojimo, kad išvengtumėte užteršimo ar pažeidimų.
