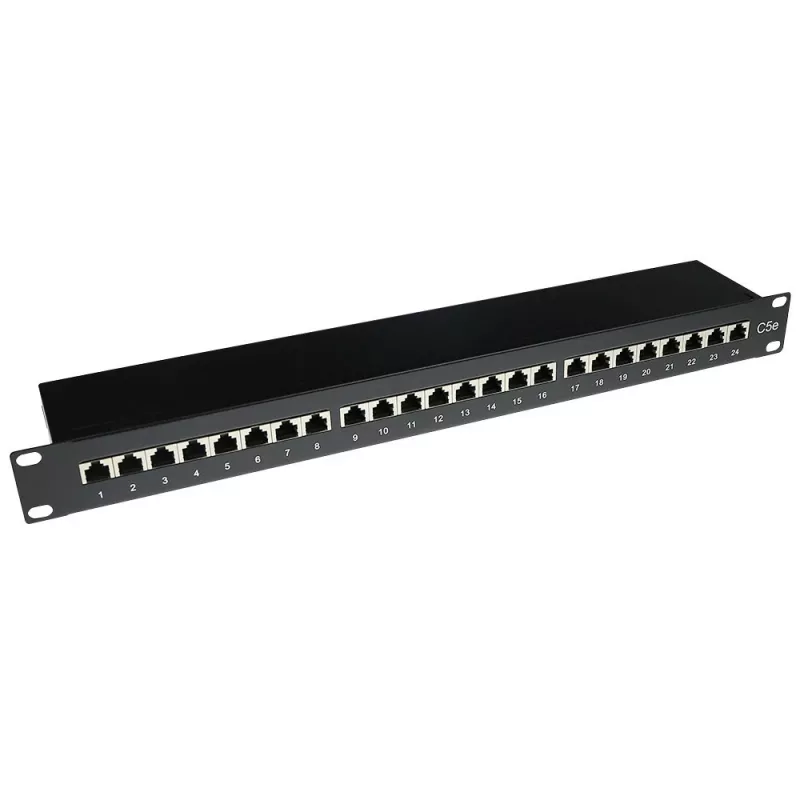

ACT pataisymo skydelis CAT5E ekranuotas 24 prievadai su dangčiu

ACT pataisymo skydelis CAT5E ekranuotas 24 prievadai (modelis PP1002) yra 1U stovo montavimo skydelis, skirtas organizuoti ir valdyti varinius eterneto ryšius struktūrizuotose kabelių sistemose. Pagamintas iš SECC plieno su juoda apdaila, jis turi 24 ekranuotus Cat5e prievadus su auksuotais kontaktais ir yra suderinamas su AWG 22–26 kabelių dydžiais. Jo matmenys yra 482,6 mm (plotis) × 44 mm (aukštis) × 109 mm (gylis), jame yra nuimamas dangtis apsaugai ir tvarkingam kabelių vedimui.

Privalumai

Ekranuota konstrukcija sumažina elektromagnetinius trukdžius aplinkoje su galimais triukšmo šaltiniais, o auksuoti kontaktai pagerina atsparumą korozijai ir signalo patikimumą. 1U formos faktorius ir standartinis 482,6 mm plotis tinka įprastiems serverių ir tinklo stovams. SECC konstrukcija užtikrina mechaninį tvirtumą ir ilgaamžiškumą nuolatinėms instaliacijoms.

Tinka

• Mažų ir vidutinių įmonių tinklo pataisymui
• Serverių patalpoms ir ryšio spintoms
• Biuro LAN struktūrizuotam kabelių vedimui
• Aplinkoms, kuriose reikalingi ekranuoti Cat5e ryšiai

Pagrindinės specifikacijos

• Prekės ženklas: ACT
• Modelis: PP1002
• Kategorija: pataisymo skydelis
• Prievadai: 24 ekranuoti Cat5e
• Kontaktai: auksuoti
• Kabelių suderinamumas: AWG 22–26
• Medžiaga: SECC plienas
• Spalva: juoda
• Montavimas: 1U stovo montavimas (482,6 mm plotis)
• Matmenys (P×A×G): 482,6 × 44 × 109 mm

Kaip naudoti

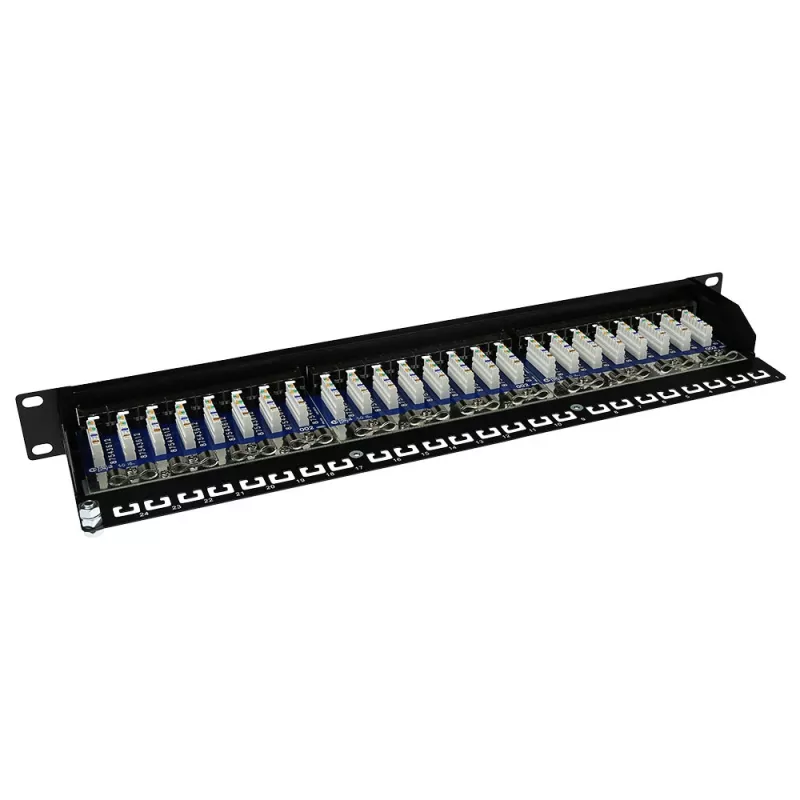

Įmontuokite pataisymo skydelį į standartinį 19 colių stovą, naudodami tinkamus varžtus ir narvelio veržles 1U pozicijai. Užbaikite kiekvieną įeinantį Cat5e kabelį prie atitinkamo galinio IDC arba RJ45 modulio, vadovaudamiesi skydelio ženklinimu ir T568A/T568B laidų standartu. Po užbaigimo nutieskite ir pritvirtinkite kabelius naudodami dangtį ir bet kokius papildomus kabelių valdymo priedus, kad palaikytumėte aiškų oro srautą ir organizuotą kabelių vedimą.

Rekomendacijos

Visada patikrinkite kabelių užbaigimus su kabelių testeriu po instaliacijos ir naudokite ekranuotus eterneto kabelius bei tinkamą įžeminimą, kad užtikrintumėte skydelio ekranavimo efektyvumą.
