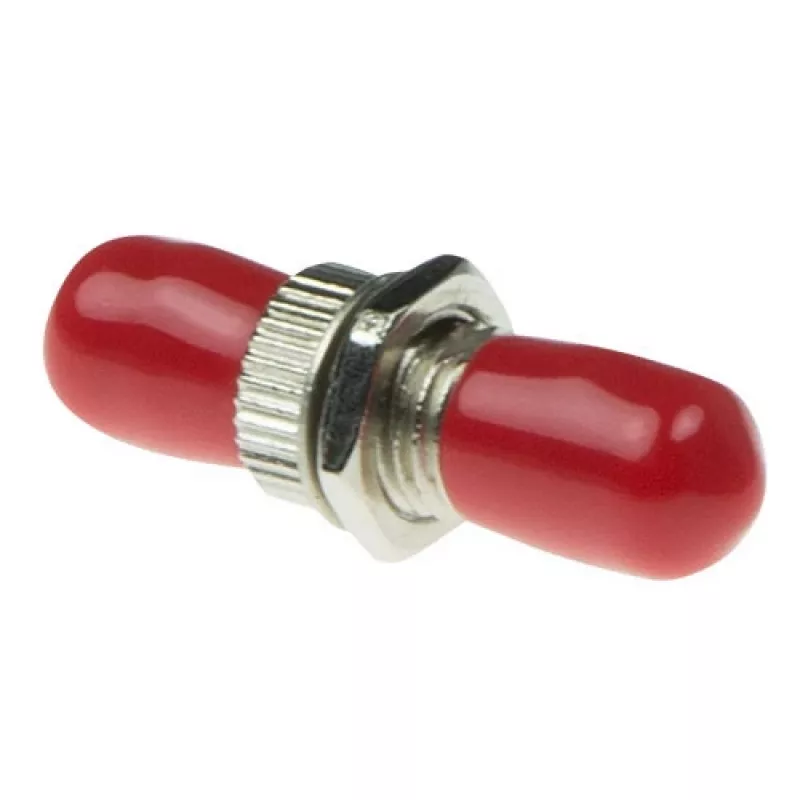

ACT EA1001 šviesolaidinis ST-ST simpleksinis adapteris

Šviesolaidinis ST-ST simpleksinis adapteris ACT EA1001 yra kompaktiška mova, skirta sujungti du ST suderinamus šviesolaidžių jungtis simpleksinėse konfigūracijose. Pagamintas iš medžiagų, parinktų išsaugoti optinį aiškumą, adapteris užtikrina stabilų šviesolaidžių antgalių išlygiavimą ir siekia sumažinti įterpimo nuostolius bei atgalinį atspindį. Jo mažas formos faktorius leidžia jį montuoti ankštuose paskirstymo skydeliuose, korpusuose ir įrangos stelažuose, kur reikalingi ST simpleksiniai jungtys.

Privalumai

Šis ST-ST simpleksinis adapteris užtikrina tikslų antgalių išlygiavimą, kad optinė charakteristika būtų pastovi, o įterpimo nuostoliai maži. Patvarus korpusas atsparus nusidėvėjimui dėl daugkartinių sujungimo ciklų, išlaikant fizinį jungties stabilumą. Paprasta „įstumti ir pasukti“ ST sąsaja užtikrina greitą montavimą vietoje ir keitimą be specialių įrankių. Kompaktiška konstrukcija sumažina erdvės poreikį ir palaiko patikimą signalo tęstinumą taškas–taškas šviesolaidinėse linijose.

Tinka

• ST užbaigtų vieno pluošto linijų sujungimui vietiniuose tinkluose
• Šviesolaidinių trasų sujungimui telekomunikacijų spintose ir įrangos stelažuose
• Laboratoriniam ir bandymų stendų šviesolaidžių sujungimui, kai naudojamos simpleksinės jungtys
• Esamų ST simpleksinių šviesolaidinių linijų taisymui ar prailginimui

Pagrindinės specifikacijos

• Jungties tipas: ST į ST, simpleksinis
• Optinis režimas: suderinamumas su vienmodžiu arba daugiamodžiu pluoštu, priklausomai nuo prijungtų pluoštų
• Įterpimo nuostoliai: tikimasi mažų nuostolių dėl keraminės arba tiksliai išlygiuotos movos (tipinės vertės priklauso nuo pluošto tipo ir poliravimo)
• Atgaliniai nuostoliai: suprojektuota sumažinti atspindžius dėl tikslaus antgalių išlygiavimo
• Korpuso medžiaga: patvarus metalinis arba didelio stiprumo polimerinis korpusas mechaniniam stabilumui užtikrinti
• Montavimo būdas: linijinis simpleksinis adapteris, skirtas montuoti skydelyje arba pertvaroje ankštose erdvėse
• Patvarumas: suprojektuotas daugkartiniams sujungimo ciklams, išlaikant išlygiavimą

Kaip naudoti

Prieš sujungdami įsitikinkite, kad abu pluošto galai yra švarūs ir be dulkių ar nešvarumų. Sulygiuokite ST jungties antgalį su adapterio anga ir įkiškite, tada stumkite ir pasukite, kad užsifiksuotų bajonetinis fiksatorius, kol jungtis įsistatys. Patikrinkite jungtį, tikrindami optinį tęstinumą arba atlikdami šviesos lygio testą. Norėdami išimti, paspauskite jungties atlaisvinimo mechanizmą ir pasukite traukdami. Laikykitės standartinių pluošto tvarkymo procedūrų, kad nesulenktumėte ar neįtemptumėte pluošto šalia jungties taško.

Rekomendacijos

Reguliariai tikrinkite ir valykite jungčių galinius paviršius tinkamomis šviesolaidžių valymo priemonėmis, kad išlaikytumėte mažus įterpimo nuostolius. Kai adapteriai nenaudojami, naudokite dulkių gaubtelius, kad išvengtumėte užteršimo. Kritinėse arba tolimojo ryšio vienmodžio pluošto linijose patikrinkite jungčių poliravimo tipus ir išbandykite įterpimo/atgalinių nuostolių vertes, kad įsitikintumėte, jog linijos charakteristikos atitinka sistemos reikalavimus.
