ACT DisplayPort į MTP/MPO adapterių rinkinys, skirtas pratęsti DisplayPort ryšį iki 8K@60Hz

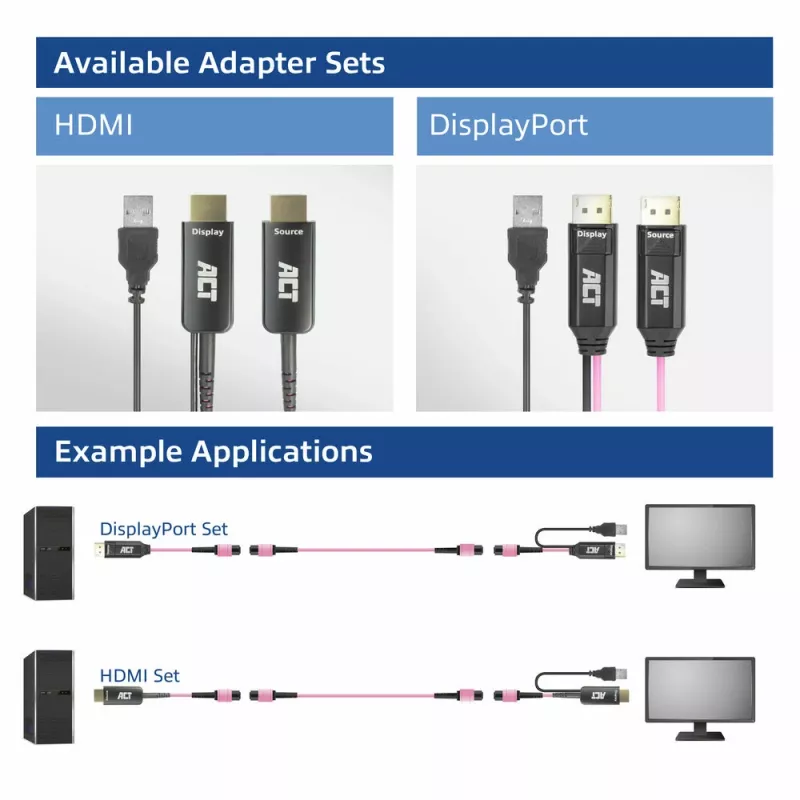

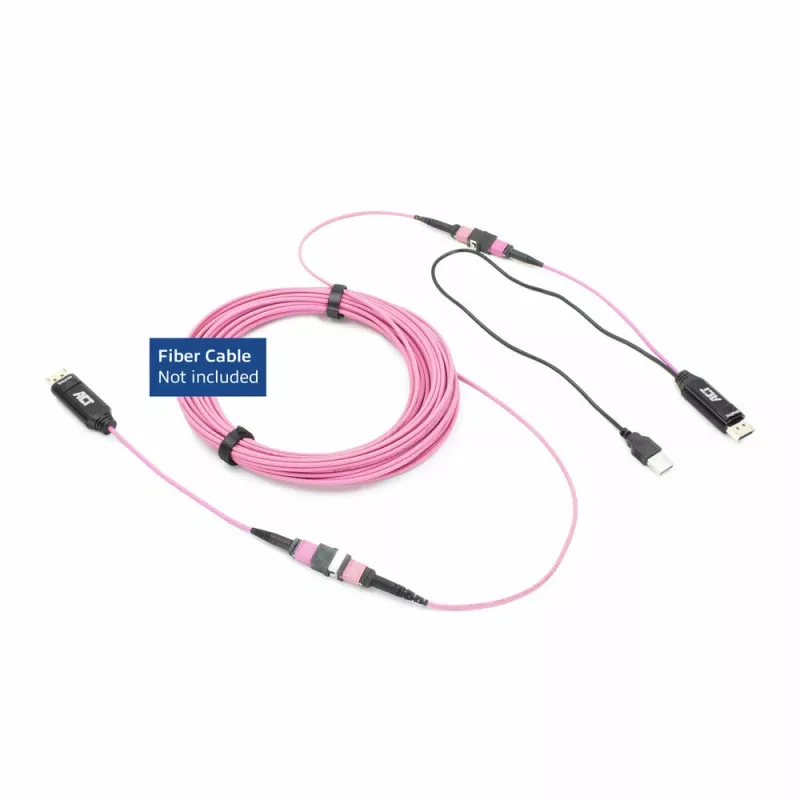

Pratęskite 8K DisplayPort signalą iki 300 metrų atstumu naudodami ACT DisplayPort į MTP/MPO adapterių rinkinį (AK4165). Adapterių rinkinys palaiko DisplayPort vaizdo signalą iki 8K@60Hz per OM3/OM4 MTP/MPO šviesolaidinius kabelius su B poliškumu, naudojant modulinius siųstuvo (TX) ir imtuvo (RX) blokus, kuriuos galima sukeisti, kad būtų lanksčiai įrengiama. Adapteriai naudoja šviesolaidį, kad išlaikytų pralaidumą ir būtų atsparūs elektromagnetiniams bei radijo dažnio trukdžiams.

Privalumai

Naudojant OM3/OM4 MTP/MPO šviesolaidį, išlaikomas optimalus signalo vientisumas, pralaidumas ir greitis visame ilgyje (su OM4 iki 300 metrų; su OM3 iki 100 metrų). Duomenys ir vaizdas perduodami šviesolaidžiu, todėl signalas yra atsparus elektromagnetiniams trukdžiams (EMI) ir radijo dažnio trukdžiams (RFI). TX ir RX moduliai yra keičiami, todėl galima naudoti dvikryptį režimą, sukeičiant kabelio galus, o ne keičiant visą kabelį. Adapterių rinkinys suderinamas su DisplayPort vyriškomis jungtimis ir atitinka CE bei UKCA standartus.

Tinka

• DisplayPort vaizdo jungčių pratęsimui iki 8K@60Hz dideliais atstumais
• Profesionalioms AV instaliacijoms ir transliavimo aplinkoms, kuriose reikalingas atsparumas EMI/RFI
• Duomenų centrų ar struktūrizuoto kabelių tinklo įrengimams, naudojant OM3/OM4 MTP/MPO šviesolaidį su B poliškumu

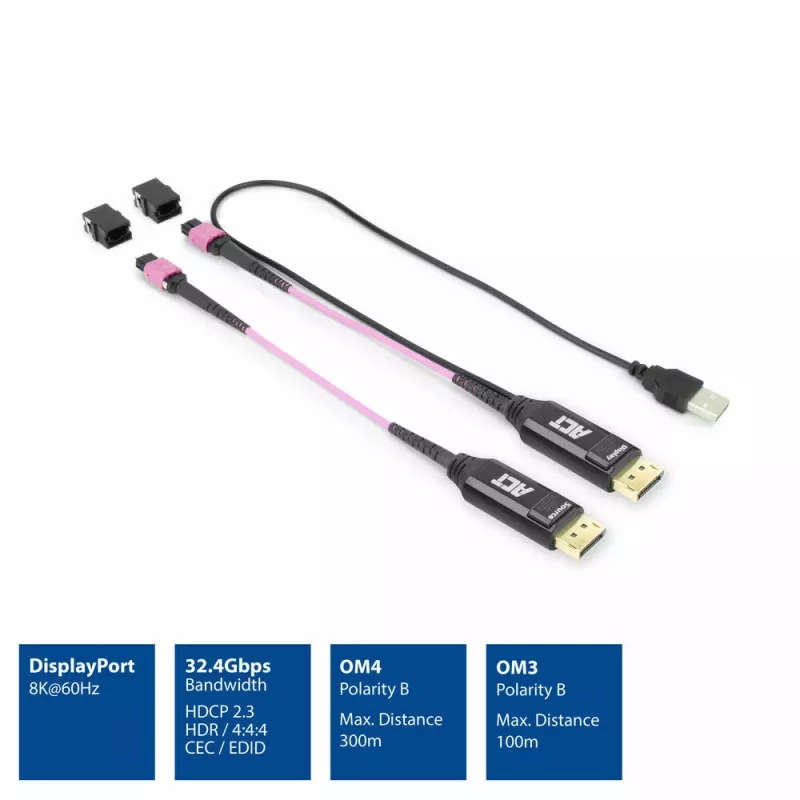

Pagrindinės specifikacijos

• Modelis: AK4165
• Palaikoma skiriamoji geba: 8K@60Hz

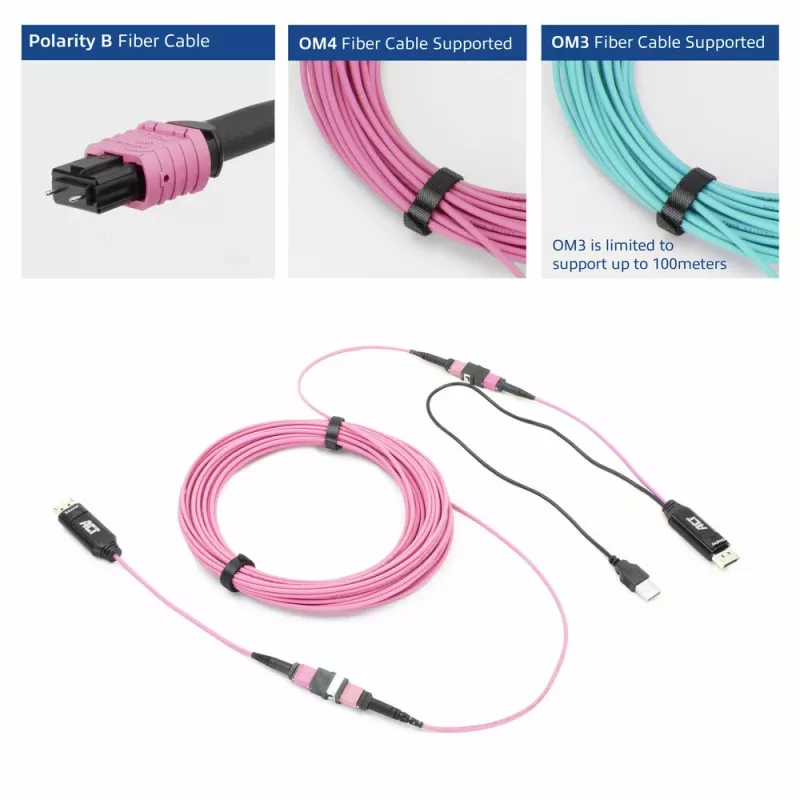

• Kabelio tipas: OM3/OM4 MTP/MPO (B poliškumas)

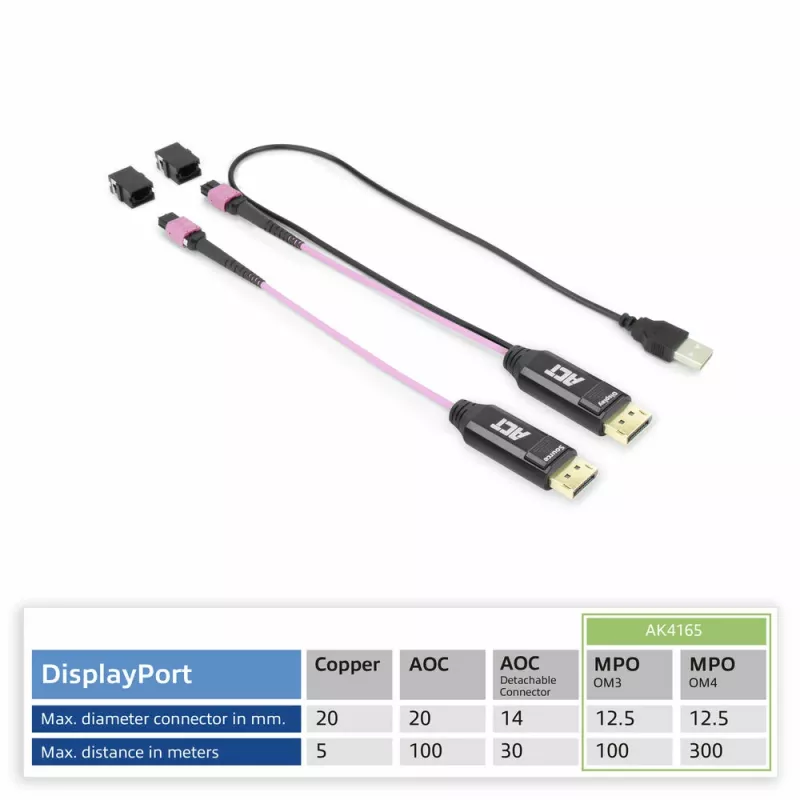

• Maksimalus atstumas: OM4 iki 300 m; OM3 iki 100 m
• Jungtis: DisplayPort vyriška
• Standartai: CE, UKCA, ANSI/TIA-568.2-D
• Kabelio skersmuo: 3 mm
• Prekės ženklas: ACT
• Gaminio spalva: Rožinė

Kaip naudoti

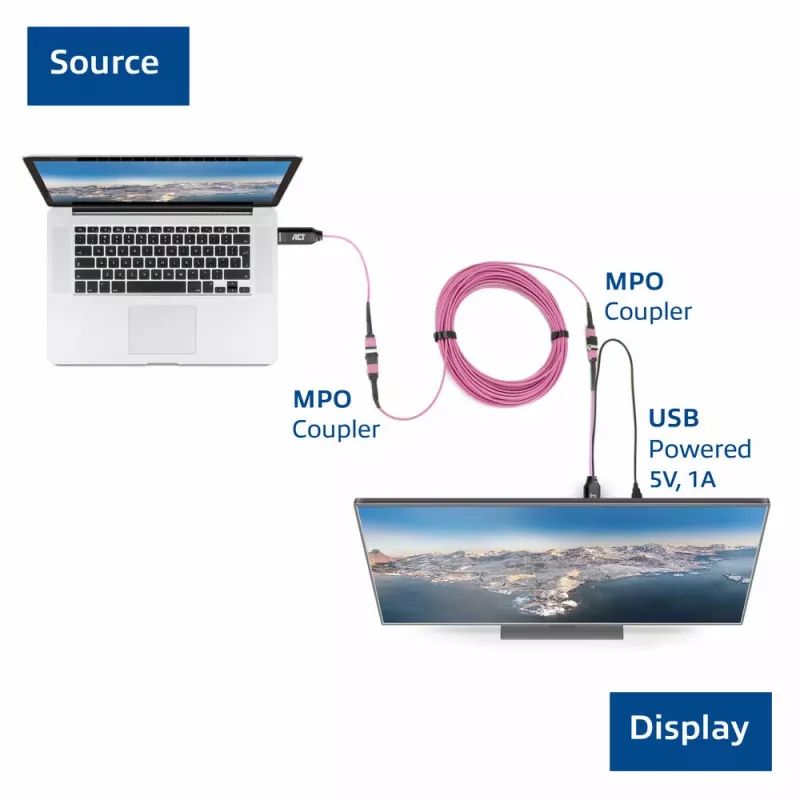

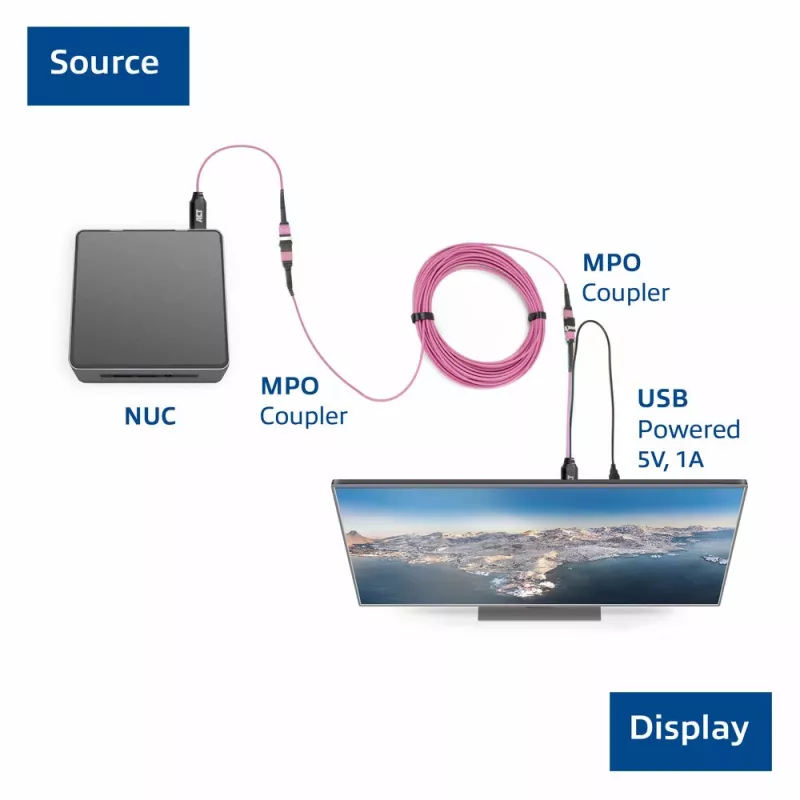

Įdiekite TX bloką prie šaltinio su vyriška DisplayPort jungtimi, o RX bloką prie ekrano. Sujunkite TX ir RX naudodami OM3/OM4 MTP/MPO šviesolaidinį kabelį su B poliškumu. Dvikrypčiam naudojimui sukeiskite TX ir RX kabelio galus, o ne keiskite modulius. Patikrinkite DisplayPort nustatymus šaltinyje ir ekrane, kad būtų 8K@60Hz, ir įsitikinkite, kad šviesolaidžio ilgis neviršija OM3/OM4 ribų.

Rekomendacijos

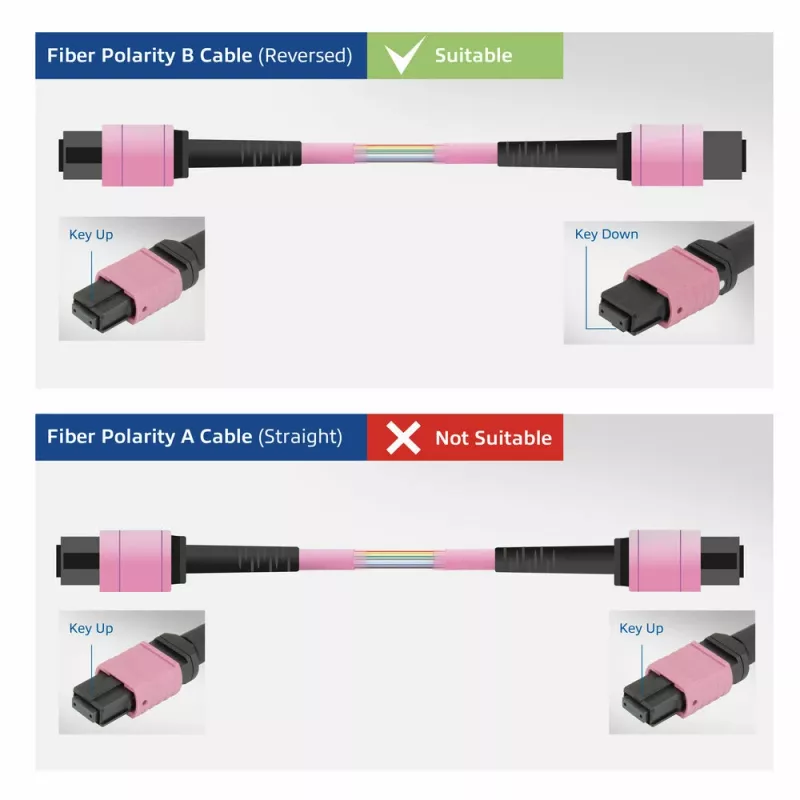

Naudokite OM4 šviesolaidį, kai ilgis artėja prie 300 metrų, kad užtikrintumėte visišką 8K@60Hz našumą; trumpesniems atstumams OM3 yra priimtinas iki 100 metrų. Saugokite šviesolaidžio jungtis nuo dulkių ir fizinio poveikio bei patvirtinkite B poliškumo suderinimą, kai užbaigiate ar testuojate MTP/MPO kabelį.
