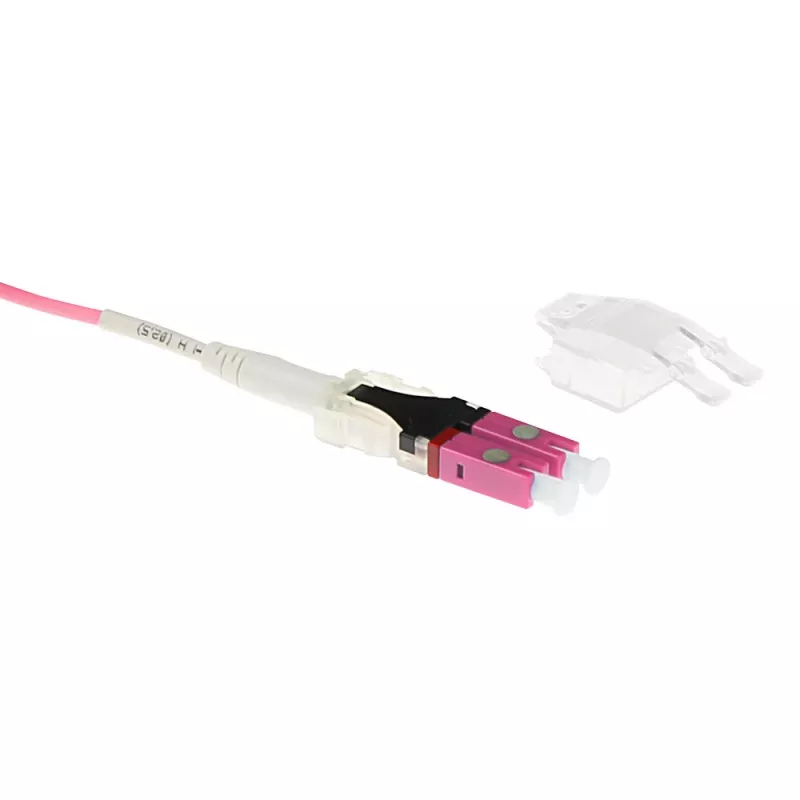

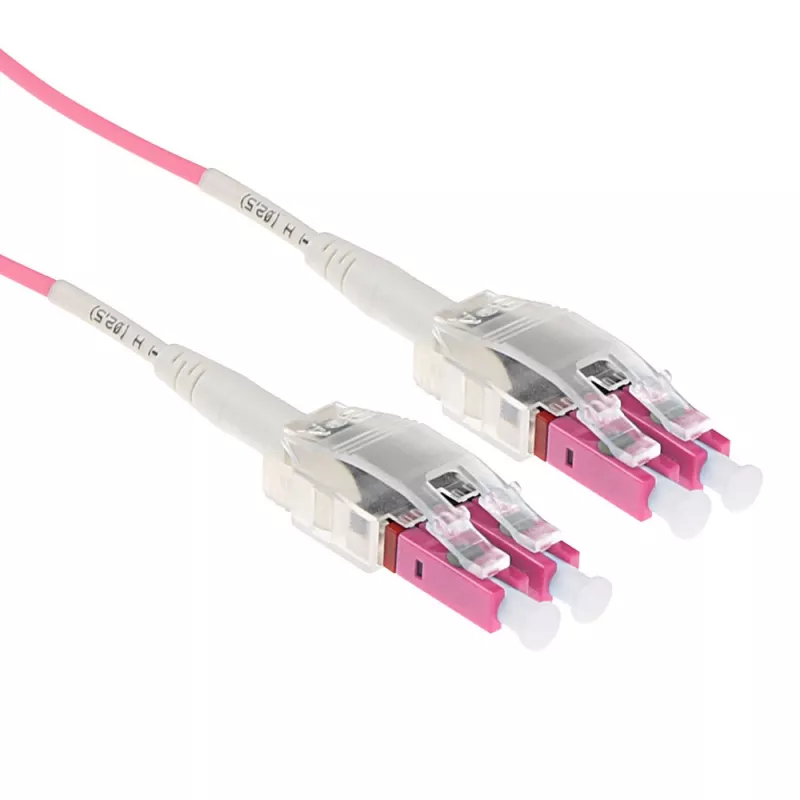

ACT 17 m daugiamodis 50/125 OM4 šviesolaidinis kabelis su LC jungtimis, poliarumo posūkio konstrukcija

17 metrų ilgio ACT daugiamodis 50/125 OM4 šviesolaidinis kabelis su LC jungtimis skirtas didelio tankio tinklo aplinkoms, kuriose reikalingas patikimas trumpojo nuotolio duomenų perdavimas. Kabelis naudoja 50 µm skersmens šerdį su daugiamode OM4 skaidula, optimizuota aukštam pralaidumui ir mažesnei modų sklaidai, kartu su LC galais, užtikrinančiais kompaktiškas, patikimas jungtis komutatoriams, siųstuvams-imtuvams ir pertvarkymo skydams. Poliarumo posūkio konstrukcija supaprastina kabelių trasavimą ir jungčių valdymą stovuose bei spintose, išlaikant signalo vientisumą 17 m ilgyje.

Privalumai

Šis daugiamodis OM4 kabelis užtikrina stabilų našumą 10 Gbit/s ir spartesnėms trumpojo nuotolio linijoms dėl 50/125 µm geometrijos ir optimizuoto OM4 klasifikavimo. LC jungtys pasižymi mažu formos faktoriumi ir patikimu sujungimu tankiuose pertvarkymo scenarijuose. 17 m ilgis apima įprastus stovo–stovo ir įrangos–įrangos sujungimus, nesukuriant bereikalingo kabelių pertekliaus. Poliarumo posūkio konstrukcija sumažina papildomų adapterių ar perjungimų poreikį montavimo metu ir padeda palaikyti teisingą kanalo orientaciją lygiagrečiosios optikos sąrankose.

Tinka

• Duomenų centrų stovo–stovo jungtims
• Komutatorių ir siųstuvų-imtuvų (SFP+/QSFP modulių) jungtims
• Pertvarkymo skydo–aktyvios įrangos linijoms įmonių tinkluose
• Trumpojo atstumo optinėms linijoms serverių patalpose ir telekomunikacijų patalpose

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM4
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungties tipas: LC į LC
• Kabelio ilgis: 17 m
• Poliarumas: Poliarumo posūkio konstrukcija supaprastintam trasavimui
• Pritaikymas: Trumpojo nuotolio, didelio pralaidumo optinės linijos

Kaip naudoti

Nustatykite reikiamus prievadus tinklo įrenginiuose ar pertvarkymo skyduose ir nutieskite kabelį atitinkamais kabelių valdymo kanalais, vengdami staigių lenkimų, viršijančių minimalų skaidulos lenkimo spindulį. Įkiškite LC jungtis į atitinkamus LC prievadus, kol jos spragtelėdamos užsifiksuos, užtikrindami teisingą siuntimo ir priėmimo porų išlygiavimą. Jei naudojate lygiagrečiosios optikos modulius, prieš įjungdami įrangą patikrinkite poliarumą. Netraukite už pluošto apvalkalo; perstatydami kabelį suimkite už jungties korpuso arba įtempimo sumažinimo taškų.

Rekomendacijos

Išlaikykite lenkimo spindulius, viršijančius gamintojo nustatytą minimumą, saugokite jungtis nuo dulkių, naudodami apsauginius gaubtelius iki pat montavimo, ir prieš sujungdami atlikite galų paviršiaus patikrinimą bei valymą, kad užtikrintumėte optimalią signalo kokybę. Nenaudojamus kabelių ilgius laisvai suvyniokite ir venkite staigių užlenkimų; kritinėms linijoms po įrengimo išmatuokite įterpimo nuostolius ir grįžtamuosius nuostolius, kad patvirtintumėte linijos veikimą.
