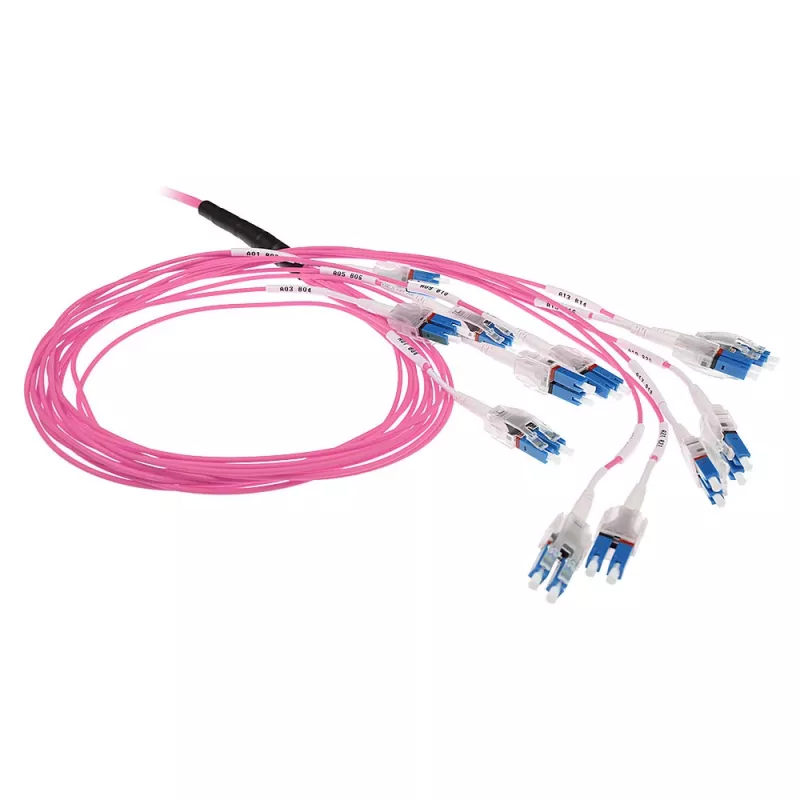

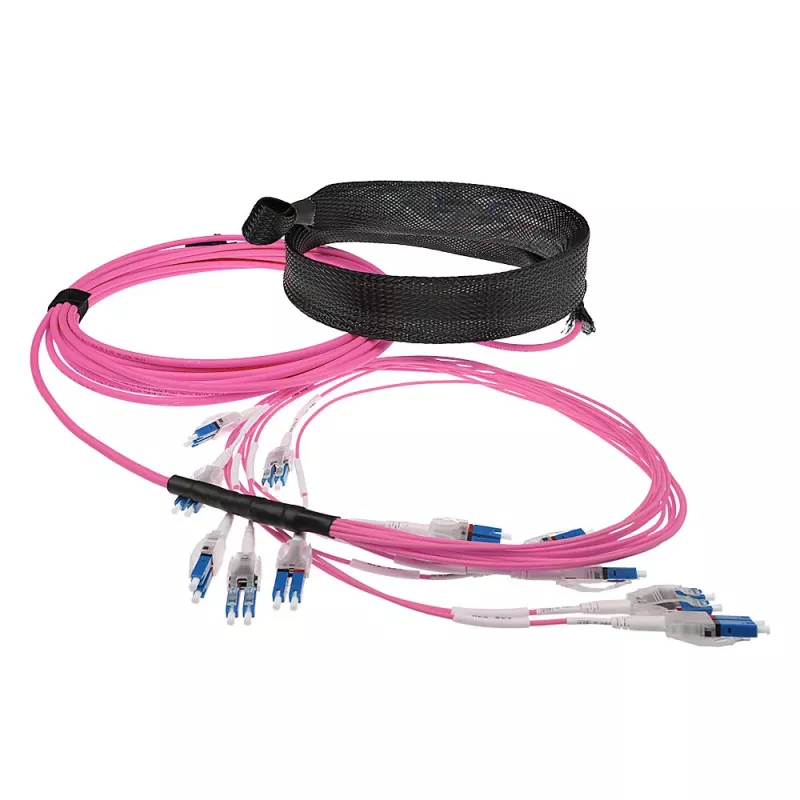

ACT 15 metrų daugiaskaidulinis 50/125 OM4 iš anksto terminis šviesolaidinis kabelis 24F LC poliškumo perjungimas

ACT 15 m daugiaskaidulinis šviesolaidinis kabelis 50/125 OM4 24F LC poliškumo perjungimas yra gamykloje terminuota, iš anksto surinkta šviesolaidinė jungtis, skirta trumpojo nuotolio, didelio tankio tinklo aplinkoms. Jis atitinka OM4 daugiaskaidulinio pluošto charakteristikas, optimizuotas 850 nm bangos ilgiams, tinkamas 10 Gb/s jungtims ir kitoms didelio pralaidumo programoms duomenų centruose, serverių patalpose ir tinklo paskirstymo skirstomuosiuose skyduose. Kabelis turi 24 LC jungtis kompaktiško formato ir poliškumo perjungimo konstrukciją, užtikrinančią teisingą kanalų atvaizdavimą per daugiaskaidulinius ryšius, o patikimas apvalkalas ir jungčių korpusai skirti patikimam ilgalaikiam montavimui.

Privalumai

Kabelis siūlo paruoštą diegimui sprendimą, kuris sumažina vietinio terminavimo laiką ir prijungimo klaidų riziką. OM4 pluoštas užtikrina geresnį pralaidumą ir mažesnį slopinimą trumpojo nuotolio, didelės spartos jungtims, palyginti su žemesnės klasės daugiaskaiduliniais pluoštais. 24 skaidulų LC konfigūracija leidžia didelio tankio jungtis pataisymo skyduose ir dėkluose, o poliškumo perjungimo konstrukcija supaprastina porų atvaizdavimą ir sumažina rankinį pertvarkymą montavimo metu. Patvari konstrukcija ir gamyklinis testavimas užtikrina pastovų veikimą iškart iš dėžutės.

Tinka

• Duomenų centro vidinės stelažų ir tarpstelažų jungtys
• Didelio tankio pataisymo skydai ir tinklo paskirstymo rėmai
• 10 Gb/s daugiaskaidulinės jungtys ir kitos trumpojo nuotolio didelio pralaidumo programos
• Iš anksto terminuotas magistralinis kabeliavimas perkėlimo, papildymo ir keitimo (MAC) darbo eigoms

Pagrindinės specifikacijos

• Pluošto tipas: Daugiaskaidulinis 50/125 OM4 optimizuotas 850 nm
• Skaidulų skaičius: 24
• Jungties tipas: LC (dvipusio stiliaus korpusai didelio tankio išdėstyme)
• Kabelio ilgis: 15 metrų
• Poliškumas: Poliškumo perjungimo konstrukcija teisingam kanalų atvaizdavimui
• Tinkamas pralaidumas: Skirtas 10 Gb/s ir kitoms trumpojo nuotolio didelio pralaidumo jungtims

Kaip naudoti

Nutieskite iš anksto terminuotą ACT daugiaskaidulinį kabelį per kabelių valdymo takus ir pritvirtinkite prie stelažų ar dėklų, kad išvengtumėte per didelio lenkimo spindulio. Prijunkite LC jungtis prie atitinkamų LC prievadų pataisymo skyduose, siųstuvuose-imtuvuose ar komutatoriuose, užtikrindami, kad poliškumo atvaizdavimas atitiktų priimančią įrangą. Patikrinkite signalo vientisumą tinkama bandymo įranga po montavimo ir pažymėkite abu galus, kad būtų lengva identifikuoti atliekant techninę priežiūrą ar MAC operacijas.

Rekomendacijos

Laikykitės minimalaus lenkimo spindulio gairių OM4 daugiaskaiduliniam pluoštui, venkite aštrių lenkimų ir mechaninio įtempimo bei naudokite tinkamas LC jungčių galų valymo procedūras prieš sujungimą. MAC darbo eigoms naudokite ACT iš anksto terminuotus kabelius, kad sumažintumėte prastovas ir pagreitintumėte diegimą, laikydami atsarginių iš anksto terminuotų mazgų sandėlyje greitiems pakeitimams.
