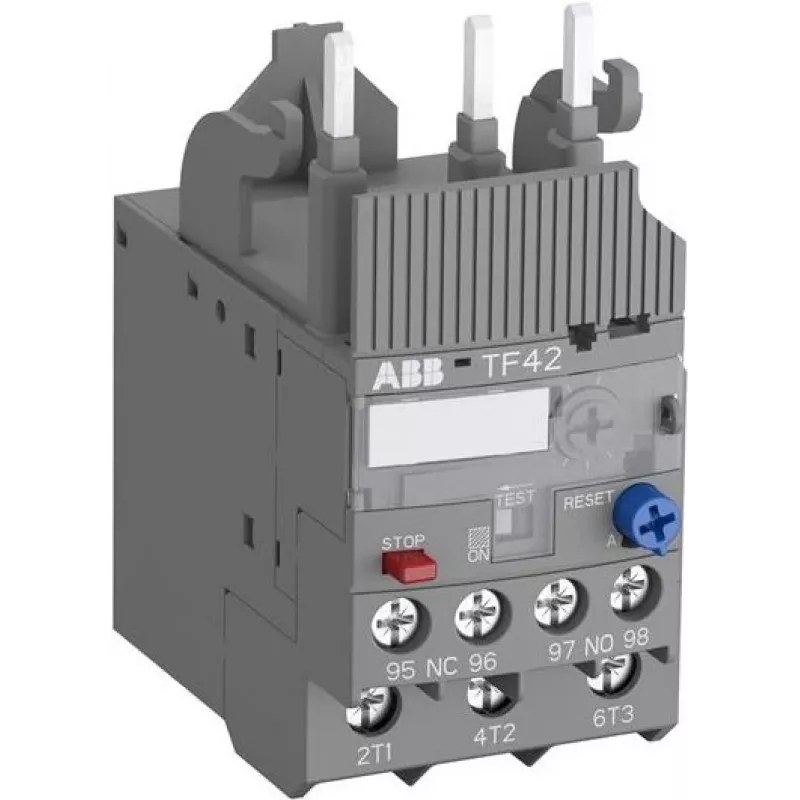

ABB TF42-5.7 šiluminė perkrovos relė 4,2-5,7 A, 10 klasė, 3 polių, 1NO+1NC, varžtiniai gnybtai 1SAZ721201R1038

ABB TF42-5.7 šiluminė perkrovos relė išsiskiria tiksliu srovės nustatymo diapazonu nuo 4,2 iki 5,7 A, užtikrindama patikimą variklio apsaugą kompaktiškoje, tiesioginio montavimo konstrukcijoje. Skirtingai nuo bendrinių alternatyvų, ši relė turi fazių praradimo jautrumą ir tiek rankinį, tiek automatinį atstatymą, todėl yra patikimas pasirinkimas reikliose pramoninėse aplinkose.

Pagrindiniai privalumai

• Reguliuojama šiluminė perkrovos apsauga varikliams, kurių vardinė srovė nuo 4,2 A iki 5,7 A
• 10 klasės suveikimo charakteristika standartiniams variklių paleidimams
• Fazių praradimo jautrumas apsaugo variklį nuo pažeidimų dėl vienos fazės
• Rankinis ir automatinis atstatymo režimai lanksčiam darbui
• Pagalbiniai kontaktai: 1 NO + 1 NC valdymui ir signalizacijai
• Tiesioginis montavimas ant ABB A9-A40 ir AF09-AF40 kontaktorių; atskiras montavimas galimas su adapteriu

Kasdienis naudojimas

Sukurta nuolatiniam darbui, TF42-5.7 patikimai veikia aplinkos temperatūroje nuo -25 °C iki +60 °C. Jos varžtiniai gnybtai supaprastina laidų prijungimą, o IP20 apsaugos laipsnis tinka montuoti uždarose valdymo spintose. Relės mažas energijos nuostolis – 3,6 W – prisideda prie energiją taupančio veikimo. Su vardine izoliacijos įtampa 690 V AC ir impulsų atsparumu 6 kV, ji atitinka griežtus saugos standartus, įskaitant IEC/EN 60947-1, 60947-4-1 ir 60947-5-1.

Visos specifikacijos

• Vardinės darbinės srovės diapazonas: 4,2 - 5,7 A
• Suveikimo klasė: 10 klasė
• Polių skaičius: 3
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai prie kontaktoriaus / atskirai su adapteriu
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Aplinkos sandėliavimo temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Energijos nuostolis: 3,6 W prie Ie
• Atstatymo tipas: rankinis ir automatinis
• Fazių praradimo jautrumas: taip
• Tinka kontaktoriams: ABB A9-A40, AF09-AF40

Galutinė pastaba

Patikimai variklio apsaugai kompaktiškoje formoje, ABB TF42-5.7 šiluminė perkrovos relė užtikrina tikslumą ir ilgaamžiškumą, paremtą ABB inžinerine kompetencija.
