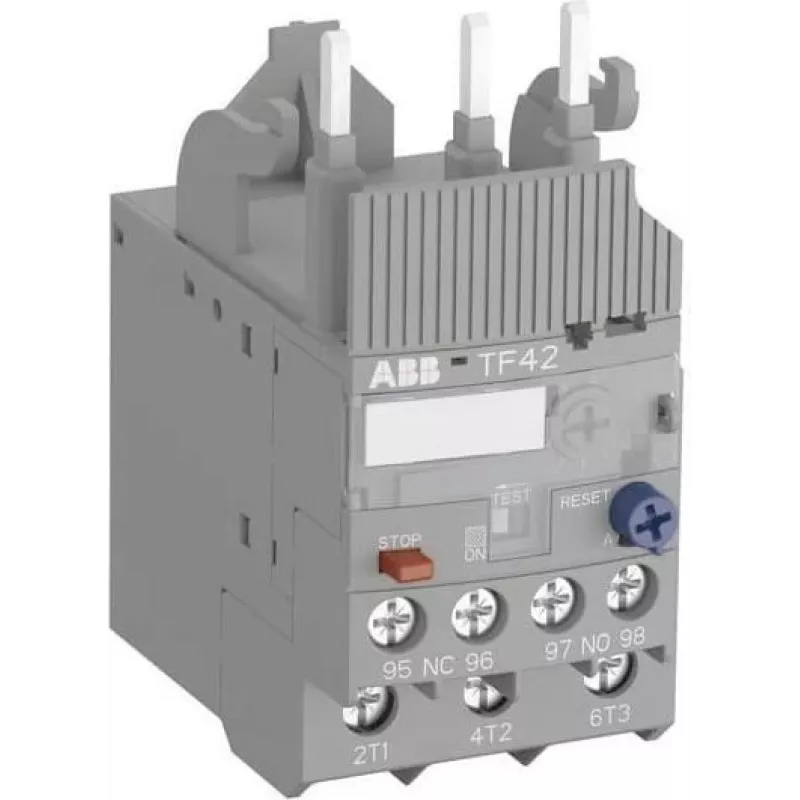

ABB TF42-4.2 šiluminės perkrovos relė, 3,4-4,2 A, 10 klasė, 3 polių, 690 V kintamoji srovė, varžtiniai gnybtai

Pramoninėse variklių valdymo sistemose labai svarbu apsaugoti trifazius variklius nuo nuolatinės perkrovos. ABB TF42-4.2 šiluminės perkrovos relė sukurta būtent šiai užduočiai, užtikrinant patikimą apsaugą varikliams, kurių vardinė darbinė srovė yra nuo 3,4 iki 4,2 A. Ji dažnai naudojama kartu su ABB AF serijos kontaktoriais, tokiais kaip AF09–AF38, suteikiant kompaktišką ir patikimą sprendimą mašinų gamintojams ir skydų gamintojams.

Pagrindinės specifikacijos

• Vardinės darbinės srovės diapazonas: 3,4 - 4,2 A
• Išjungimo klasė: 10 klasė
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimo tipas: tiesioginis montavimas ant kontaktoriaus / atskirai
• Atstatymo tipas: rankinis ir automatinis
• Darbinės aplinkos temperatūra: nuo -25 iki +60 °C
• Laikymo aplinkos temperatūra: nuo -50 iki +80 °C
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1, IEC/EN 60947-5-1
• Perkrovos apsaugos tipas: šiluminė

Kodėl verta rinktis

TF42-4.2 užtikrina tikslią šiluminę perkrovos apsaugą su 10 klasės išjungimo charakteristika, užtikrinant greitą variklio atjungimą perkrovos sąlygomis. Dvigubi atstatymo režimai (rankinis ir automatinis) suteikia lankstumo įvairiems veikimo reikalavimams. Platus aplinkos temperatūros diapazonas ir tvirta konstrukcija daro relę tinkamą sudėtingoms pramoninėms aplinkoms, o tiesioginis montavimas ant ABB kontaktorių supaprastina montavimą ir sumažina laidų sujungimo laiką.

Idealiai tinka

• Trifazių variklių apsauga konvejerių sistemose, siurbliuose, ventiliatoriuose ir kompresoriuose
• Staklės ir pakavimo įranga, kuriai reikalinga patikima variklio apsauga
• ŠVOK įranga ir pramoninės automatikos skydai
• Programos, kuriose pirmenybė teikiama tiesioginiam montavimui ant ABB AF serijos kontaktorių

Svarbu žinoti

TF42-4.2 yra šiluminės perkrovos relė, kurios srovės nustatymo diapazonas yra nuo 3,4 iki 4,2 A. Ji turi varžtinius gnybtus saugiems sujungimams ir suteikia vieną normaliai atvirą ir vieną normaliai uždarytą pagalbinį kontaktą valdymui ir signalizacijai. Relė atitinka tarptautinius standartus IEC/EN 60947-4-1 ir IEC/EN 60947-5-1, užtikrinančius saugą ir našumą. Jos IP20 apsaugos laipsnis reiškia, kad ji skirta montuoti korpuso viduje. Atskiram naudojimui gali prireikti tinkamo montavimo adapterio.
