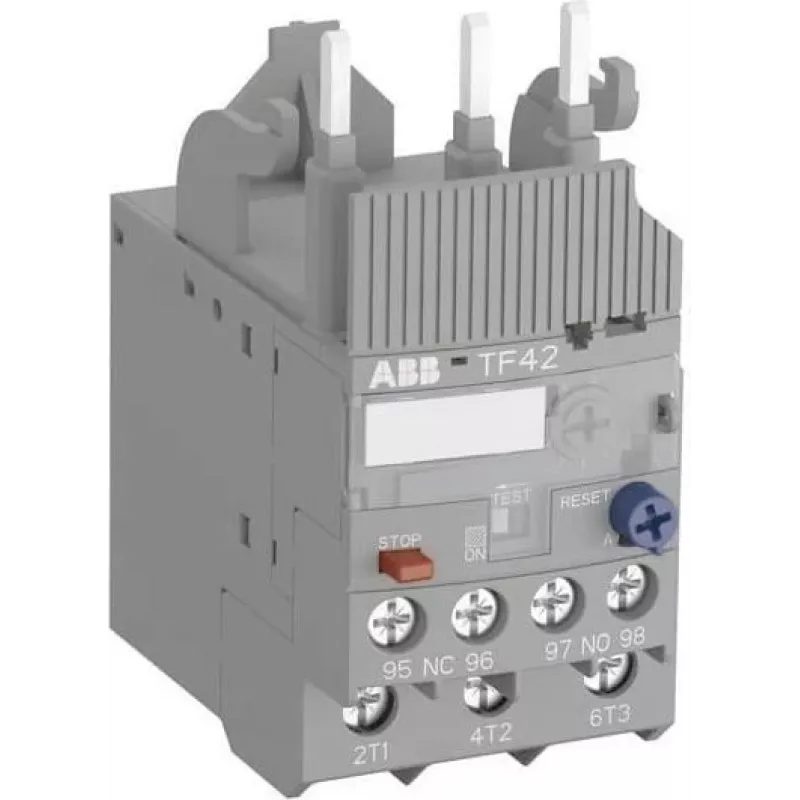

ABB TF42-2.3 šiluminės perkrovos relė 1,8-2,3A

ABB TF42-2.3 šiluminės perkrovos relė užtikrina patikimą variklio apsaugą trifazėms sistemoms, su tiksliu srovės nustatymo diapazonu nuo 1,8 iki 2,3 A. Jos tiesioginio montavimo konstrukcija užtikrina patikimą tvirtinimą prie ABB kontaktorių nuo AF09 iki AF38, o rankinio/automatinio atstatymo funkcija palaiko lankstų veikimą pramoninėje aplinkoje.

Privalumai

Ši relė užtikrina 10 klasės išjungimo reakciją, užtikrindama greitą atjungimą perkrovų metu, kad būtų išvengta variklio pažeidimų. Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C ir IP20 apsauga daro ją tinkamą sudėtingoms sąlygoms. Pagalbiniai kontaktai (1 NO + 1 NC) leidžia integruoti į valdymo grandines būsenos signalizavimui ir blokavimui.

Tinka

• Trifazių variklių iki 2,3 A vardinės srovės apsauga
• Tiesioginis montavimas ant ABB AF09-AF38 kontaktorių
• Pramoniniai valdymo skydai ir variklių paleidikliai
• Aplikacijos, reikalaujančios rankinio arba automatinio atstatymo

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 1,8 - 2,3 A
• Polių skaičius: 3
• Išjungimo klasė: 10
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atlaikomoji įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Gnybtų tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Rekomendacijos

Patikimai variklio apsaugai kompaktiškuose paleidiklių mazguose, derinkite TF42-2.3 su ABB AF serijos kontaktoriais ir užtikrinkite tinkamą koordinavimą pagal IEC standartus.
