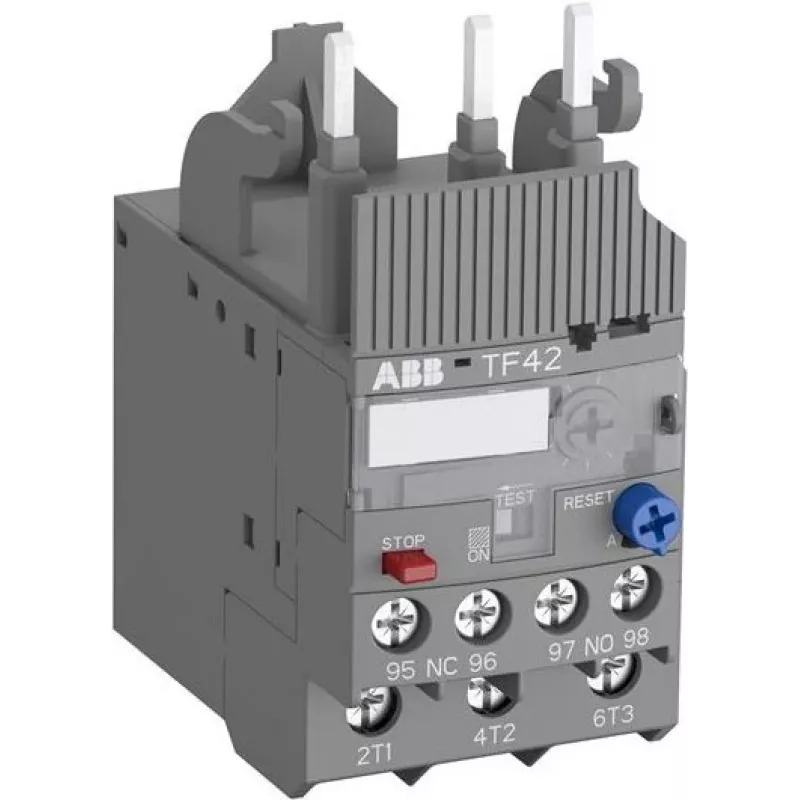

ABB TF42-10 šiluminė perkrovos relė, 8-10 A, 10 klasė, 690 V AC, 3 polių, 1NO+1NC 1SAZ721201R1043

Sukurta patikimai variklių apsaugai, ABB TF42-10 šiluminė perkrovos relė užtikrina tikslų srovės nustatymo diapazoną nuo 8,00 iki 10,00 A, garantuojant tikslų suveikimą esant perkrovai. Jos 10 klasės suveikimo charakteristika užtikrina greitą atsaką, apsaugant variklius nuo šiluminės žalos, o 3 polių konstrukcija palaiko trifazes programas iki 690 V AC. Su vardine izoliacijos įtampa 690 V ir impulsų atsparumu 6 kV, ši relė sukurta reiklioms pramoninėms aplinkoms.

Apžvalga

TF42-10 priklauso patikrintai ABB šiluminių perkrovos relių šeimai, skirtai tiesioginiam montavimui ant ABB kontaktorų nuo AF09 iki AF42 ir A9 iki A42. Ji turi tiek rankinį, tiek automatinį atstatymo režimus, leidžiančius lanksčiai projektuoti sistemas. Relė turi vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) pagalbinį kontaktą signalizacijai ir valdymui, su varžtiniais gnybtais patikimiems jungimams. Fazės gedimo jautrumas yra integruotas, suteikiant papildomą apsaugą nuo vienfazės būsenos.

Kas išsiskiria

• Platus srovės reguliavimo diapazonas nuo 8 iki 10 A, užtikrinantis tikslų variklio suderinimą.
• 10 klasės suveikimo kreivė užtikrina greitą atjungimą esant perkrovai, sumažinant variklio apkrovą.
• Fazės gedimo jautrumas aptinka nesubalansuotas apkrovas, apsaugant variklį nuo perdegimo.
• Dvigubi atstatymo režimai (rankinis/automatinis) prisitaiko prie įvairių eksploatavimo poreikių.
• Kompaktiška konstrukcija su tiesioginiu kontaktoriumi taupo skydo vietą ir laidų prijungimo laiką.

Techninė informacija

• Srovės nustatymo diapazonas: 8,00 - 10,00 A
• Suveikimo klasė: 10 klasė
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Montavimas: tiesioginis montavimas ant kontaktorų (AF09-AF42, A9-A42)
• Atstatymo tipas: rankinis ir automatinis
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Aplinkos sandėliavimo temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Galingumo nuostoliai: 7,5 W
• Fazės gedimo jautrumas: Taip
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Mūsų verdiktas

Patikima ir tiksli šiluminė perkrovos relė, užtikrinanti patikimą variklio apsaugą kompaktiška forma. Jos derinys: reguliuojami nustatymai, fazės gedimo aptikimas ir lengva integracija su kontaktoriumi daro ją geriausiu pasirinkimu pramoninėms variklių valdymo programoms.
