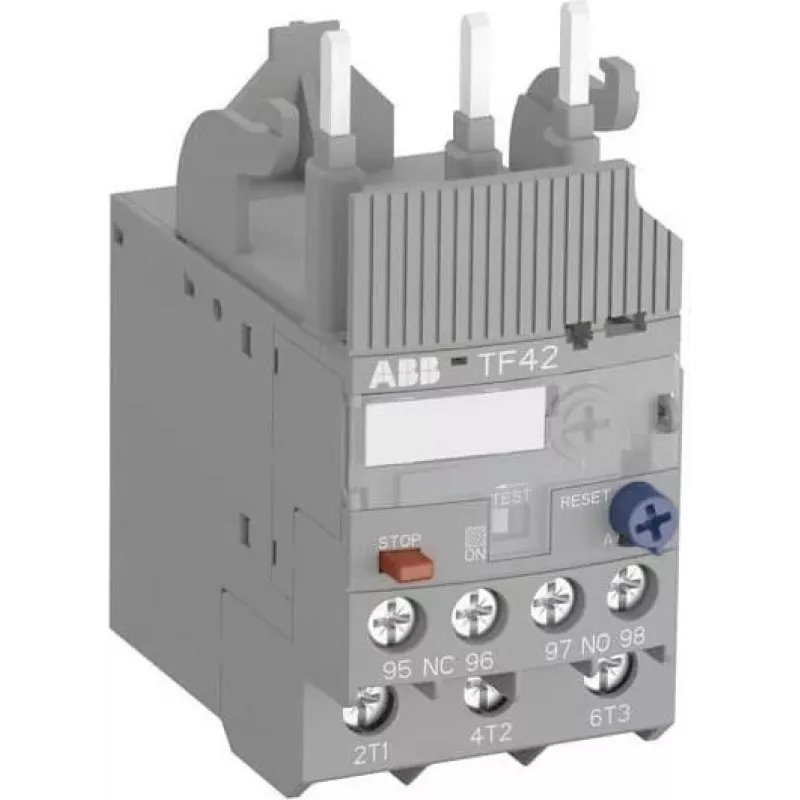

ABB TF42-1.7 Šiluminės perkrovos relė, 1,2 - 1,7 A, 10 klasė, 3 polių, 690 V AC/DC

Variklio perdegimas dėl nuolatinių perkrovų yra nuolatinė grėsmė pramoninėje aplinkoje. ABB TF42-1.7 šiluminės perkrovos relė užtikrina patikimą trifazių variklių apsaugą, nutraukdama grandinę, kai srovė viršija saugius lygius. Nustatymo diapazonas nuo 1,2 iki 1,7 A ir 10 klasės išjungimo charakteristikos užtikrina greitą reakciją į perkrovas, tuo pačiu leidžiant normalų variklio paleidimą. Ši relė skirta tiesioginiam montavimui ant ABB AF serijos kontaktorių, supaprastinant įrengimą ir užtikrinant patikimą koordinavimą.

Kam skirta

Ši relė skirta skydų gamintojams, techninės priežiūros specialistams ir OEM gamintojams, kuriems reikia kompaktiškos, patikimos variklio apsaugos tokiose srityse kaip konvejeriai, siurbliai, ventiliatoriai ir staklės. Ji tinka tiek naujiems įrengimams, tiek modernizavimui, kai erdvė yra ribota ir reikalinga patikima perkrovos apsauga.

Pagrindinės savybės

• Reguliuojamas srovės nustatymas nuo 1,2 A iki 1,7 A, kad būtų galima tiksliai priderinti prie variklio.
• 10 klasės išjungimo kreivė apsaugo variklius normalaus paleidimo metu, tuo pačiu apsaugodama nuo ilgalaikių perkrovų.
• Trijų polių konstrukcija su diferencine fazės netekimo apsauga.
• Rankinio ir automatinio atstatymo režimai lanksčiam darbui.
• Tiesioginis montavimas ant ABB AF09...AF38 kontaktorių; taip pat tinka atskirai.
• Pagalbiniai kontaktai: 1 NO + 1 NC būsenos signalizavimui ir valdymo blokavimui.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C.
• Atitinka tarptautinius standartus IEC/EN 60947-4-1, UL ir CSA.

Specifikacijos

• Srovės nustatymo diapazonas: 1,2 - 1,7 A
• Išjungimo klasė: 10 klasė
• Polių skaičius: 3
• Vardinė darbinė įtampa: 690 V AC / 600 V DC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Montavimas: tiesioginis ant kontaktoriaus / atskiras
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Darbinė temperatūra: nuo -25 iki +60 °C
• Laikymo temperatūra: nuo -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Galios nuostoliai vienam poliui: 0,5 W
• Standartai: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

Patarimai

Nustatykite srovės reguliavimo rankenėlę pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Varikliams su didelėmis paleidimo srovėmis įsitikinkite, kad išjungimo klasė atitinka paleidimo laiką. Naudokite rankinį atstatymo režimą, kai gedimui pašalinti reikalingas operatoriaus įsikišimas prieš paleidžiant iš naujo. Reguliariai tikrinkite relę, ar nesusikaupė dulkių, ir užtikrinkite tinkamą vėdinimą, kad būtų išlaikytas tikslus šiluminis atsakas.
