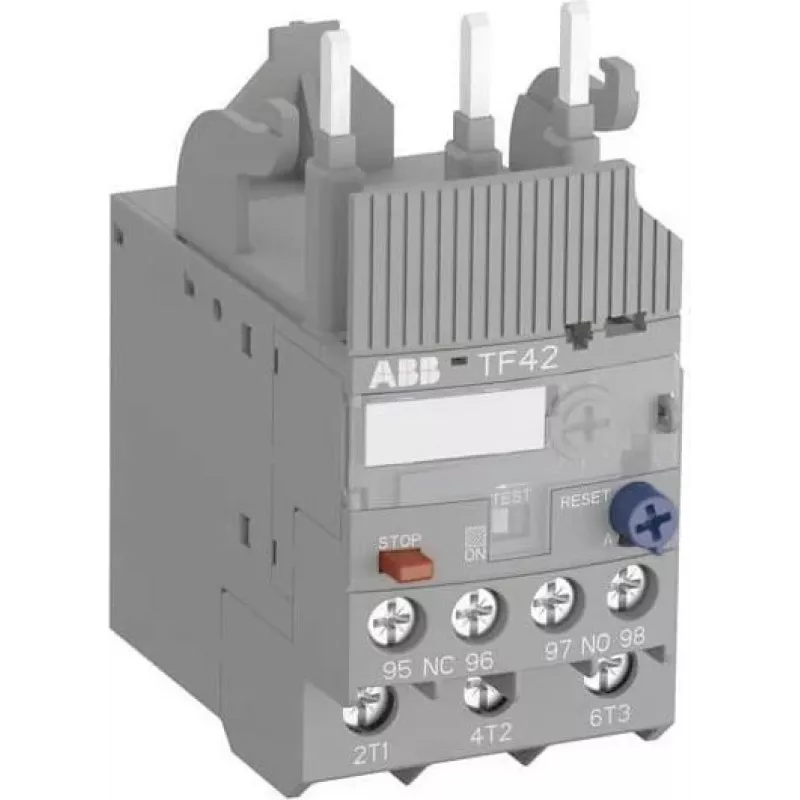

ABB TF42-1.3 šiluminė perkrovos relė, 0,9-1,3 A, 3 polių, 10 klasė, 1NO+1NC, varžtiniai gnybtai 1SAZ721201R1025

Pramonės įrenginių variklių valdymo skydeliuose ABB TF42-1.3 šiluminė perkrovos relė apsaugo trifazius variklius nuo perkaitimo dėl perkrovų ar fazės praradimo. Jos reguliuojama srovės nuostata nuo 0,9 iki 1,3 A tinka mažiems varikliams, o 10 klasės suveikimo charakteristika užtikrina greitą atsaką į perkrovos sąlygas. Relė montuojama tiesiogiai ant ABB AF09...AF38 kontaktorių arba kaip atskiras įrenginys su priedu, supaprastinant montavimą ir laidų prijungimą.

Pagrindinės specifikacijos

• Srovės nuostatos diapazonas: 0,9 - 1,3 A
• Polių skaičius: 3
• Suveikimo klasė: 10 klasė
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Atstatymas: rankinis ir automatinis
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai su priedu
• Prijungimas: varžtiniai gnybtai
• Fazės praradimo jautrumas: taip
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA 22.2 No. 60947-4-1
• Galingumo nuostoliai: 2,2 W esant nominaliai darbinei srovei

Kodėl verta rinktis

TF42-1.3 užtikrina patikimą variklio apsaugą kompaktiškoje konstrukcijoje. Jos fazės praradimo jautrumas apsaugo variklį nuo pažeidimų dėl vienos fazės praradimo, o rankinio/automatinio atstatymo parinktys suteikia lankstumo įvairioms reikmėms. Tiesioginis montavimas ant ABB kontaktorių sumažina laidų prijungimo laiką ir užtikrina patikimą ryšį. Atitiktis tarptautiniams standartams garantuoja našumą ir saugumą.

Idealūs naudojimo atvejai

• Mažų trifazių variklių apsauga pramoninėse mašinose
• Siurbliai, ventiliatoriai ir konvejeriai, kuriems reikalinga 10 klasės perkrovos apsauga
• Modernizavimas ir naujos instaliacijos naudojant ABB AF serijos kontaktorių
• Taikymai su dažnu paleidimu ir sustabdymu, kai būtinas greitas suveikimas

Gera žinoti

Relės varžtiniai gnybtai priima įvairių dydžių laidininkus, o IP20 apsauga tinka montuoti valdymo spintose. Norėdami montuoti atskirai, naudokite tinkamą adapterį (parduodama atskirai). TF42-1.3 yra dalis išsamaus ABB variklių apsaugos asortimento, užtikrinančio suderinamumą ir atsarginių dalių prieinamumą.
