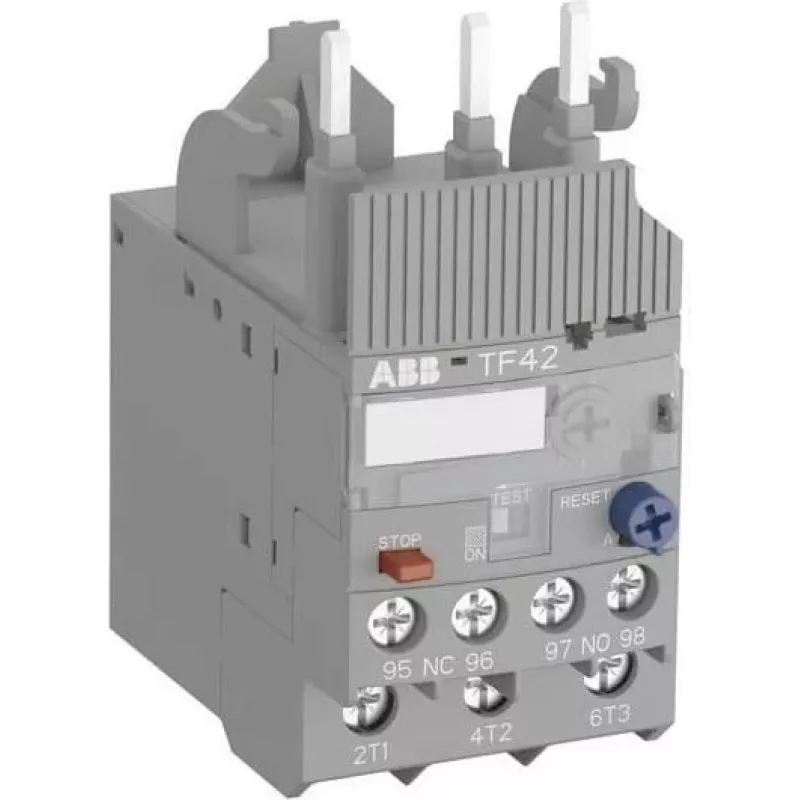

ABB TF42-0.74 šiluminės perkrovos relė, išjungimo klasė 10, 0,55-0,74 A, 3 polių, 1NO+1NC

Elektriniai varikliai yra pažeidžiami perkaitimo esant perkrovai, o be patikimos apsaugos neišvengiamos brangios prastovos ir pažeidimai. ABB TF42-0.74 šiluminės perkrovos relė išsprendžia šią problemą stebėdama variklio srovę ir atjungdama grandinę, kai perkrova tęsiasi ilgiau nei saugus laikas. Nustatyta srovės diapazonui 0,55–0,74 A ir išjungimo klasei 10, ji užtikrina tikslią mažų trifazių variklių apsaugą, užtikrindama, kad jie veiktų neviršydami šiluminių ribų.

Kam skirta

Ši relė skirta skydų gamintojams, priežiūros inžinieriams ir OEM, kuriems reikia patikimos variklių apsaugos pramoninėse valdymo sistemose. Ji ypač tinka mažiems varikliams, tokiems kaip siurbliai, ventiliatoriai, konvejeriai ir staklės, kur erdvė ribota, o patikimumas yra labai svarbus.

Pagrindinės savybės

• Reguliuojamas srovės nustatymas nuo 0,55 A iki 0,74 A tiksliam perkrovos apsaugos užtikrinimui.
• Išjungimo klasė 10 užtikrina greitą atjungimą esant perkrovai, apsaugodama variklio apvijas.
• Trijų polių konstrukcija subalansuotai trifazių variklių apsaugai.
• Pagalbiniai kontaktai: 1 NO + 1 NC signalizacijai ir valdymo grandinės integravimui.
• Rankinio ir automatinio atstatymo režimai lanksčiam darbui.
• Tiesioginis montavimas ant ABB AF09...AF38 kontaktorių arba atskirai per varžtines gnybtų jungtis.
• IP20 apsauga, tinkama montuoti uždarose valdymo spintose.
• Atitinka tarptautinius standartus IEC/EN 60947-1, 60947-4-1, 60947-5-1 ir UL/CSA.

Specifikacijos

• Vardinė darbinė srovė: 0,55–0,74 A
• Išjungimo klasė: 10
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinis dažnis: 50/60 Hz
• Montavimas: tiesiogiai prie kontaktoriaus arba atskirai
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Atstatymo tipas: rankinis ir automatinis
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: -25 iki +60 °C
• Laikymo aplinkos temperatūra: -50 iki +80 °C
• Gnybtų tipas: varžtiniai gnybtai
• Galios nuostoliai vienam poliui: 1,5 W
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL/CSA

Patarimai

Montuodami įsitikinkite, kad relė nustatyta pagal variklio pilnos apkrovos srovę (FLC) 0,55–0,74 A diapazone. Automatinio atstatymo atveju patikrinkite, ar valdymo grandinė gali saugiai valdyti automatinį paleidimą iš naujo. Visada montuokite relę švariame, sausame korpuse, kad išlaikytumėte IP20 apsaugą.
