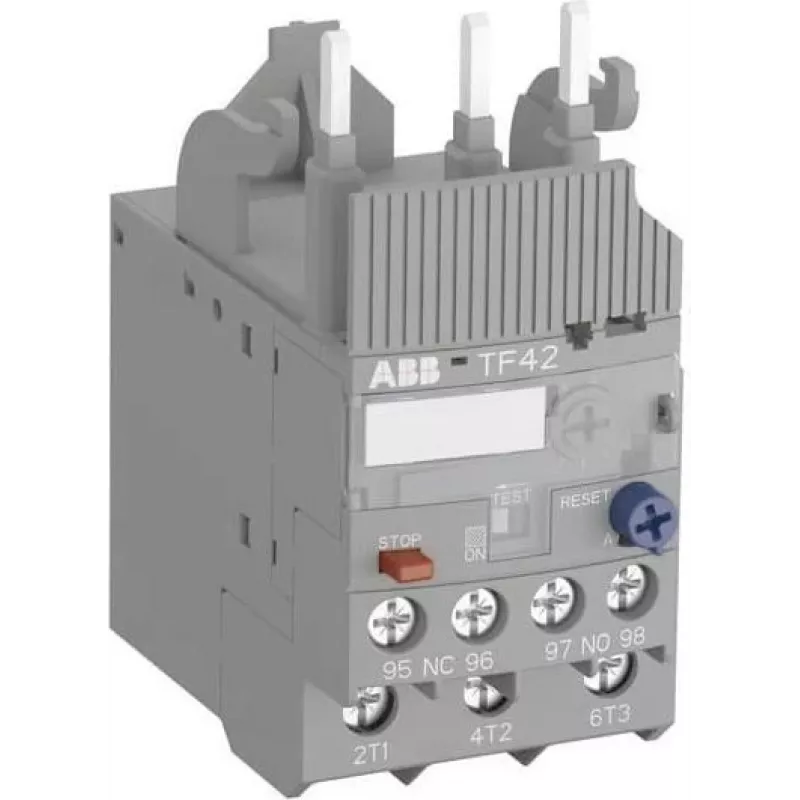

ABB terminės perkrovos relė TF42-16, 13-16 A, 10 klasė, 690 V, 3 polių, 1NO+1NC 1SAZ721201R1047

Pramoniniuose variklių valdymo skydeliuose trijų fazių variklių apsauga nuo perkaitimo yra labai svarbi. ABB TF42-16 terminės perkrovos relė užtikrina patikimą apsaugą varikliams, kurių vardinė srovė yra nuo 13 iki 16 A. Ją dažnai naudoja skydelių gamintojai ir techninės priežiūros inžinieriai gamyklose, HVAC sistemose ir siurblinėse. Relė stebi variklio srovę ir suveikia esant perkrovai arba fazės praradimui, taip išvengiant brangaus variklio perdegimo ir prastovų.

Pagrindinės specifikacijos

• Srovės reguliavimo diapazonas: 13 - 16 A
• Suveikimo klasė: 10 klasė
• Polių skaičius: 3
• Vardinė darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: Rankinis ir automatinis
• Montavimas: Tiesiogiai prie kontaktorius arba atskirai
• Tinka ABB kontaktoriams AF09 - AF38
• Temperatūros kompensacija: Taip
• Fazės praradimo jautrumas: Taip
• Apsaugos laipsnis: IP20 (gnybtai), IP10 (korpusas)
• Prijungimo tipas: Varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1

Kodėl verta rinktis

TF42-16 užtikrina tikslią terminę apsaugą su aplinkos temperatūros kompensacija, užtikrinančią nuoseklų suveikimą net esant kintamai temperatūrai. Jos fazės praradimo jautrumas apsaugo nuo vienos fazės praradimo, dažnos variklio gedimo priežasties. Relę galima montuoti tiesiogiai ant ABB kontaktorius arba įrengti atskirai, suteikiant lankstumo skydelio dizaine. Rankinio ir automatinio atstatymo parinktys leidžia prisitaikyti prie skirtingų eksploatavimo poreikių.

Idealūs naudojimo atvejai

• Trijų fazių variklių apsauga konvejerių sistemose
• Siurblių ir ventiliatorių variklių apsauga HVAC sistemose
• Staklės ir kompresoriai gamyboje
• Esamų ABB kontaktorijų įrenginių atnaujinimas

Gera žinoti

Relė veikia aplinkos temperatūroje nuo -25 °C iki +60 °C, o laikymo temperatūra gali būti nuo -50 °C iki +80 °C. Galios nuostoliai yra tik 3,5 W, todėl prisidedama prie energijos vartojimo efektyvumo. Varžtiniai gnybtai užtikrina saugų laidų prijungimą. Prietaisas atitinka tarptautinius standartus, todėl tinka pasaulinėms reikmėms.
