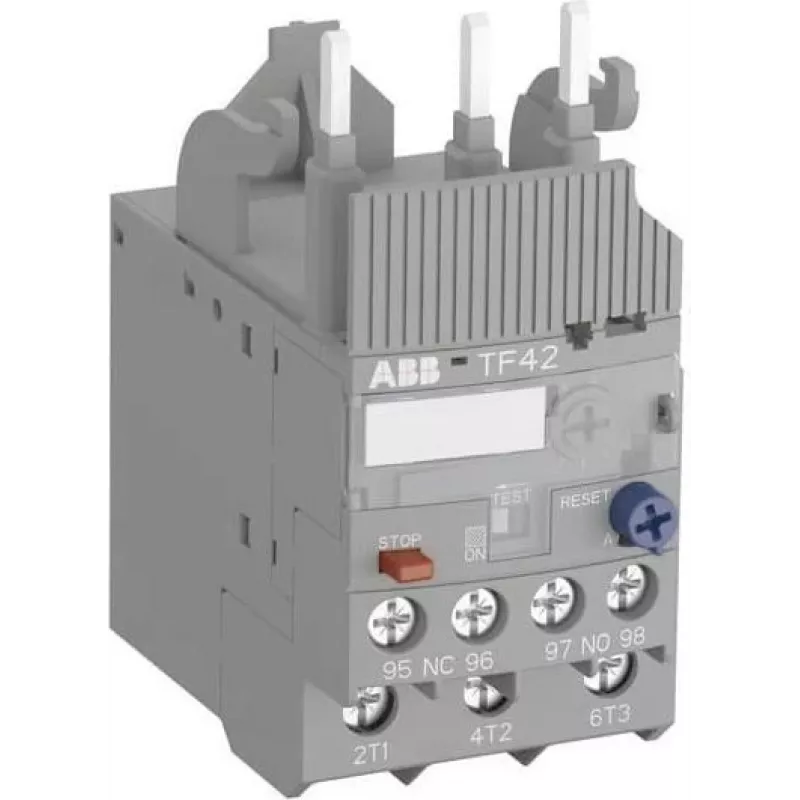

ABB šiluminė perkrovos relė TF42-1.0, 0,74-1,0 A, 10E klasė, 3 polių, 690 V AC, varžtiniai gnybtai 1SAZ721201R1023

Šiluminė perkrovos relė, sukurta patikimai variklių apsaugai pramoninėse valdymo sistemose. TF42-1.0 užtikrina tikslų srovės stebėjimą 0,74–1,0 A nustatymo diapazone, apsaugodama trifazius variklius nuo perkrovos ir fazių praradimo. Jos 10E klasės suveikimo charakteristika užtikrina greitą atsaką į viršsrovės sąlygas, o platus aplinkos temperatūros diapazonas nuo -25 iki +60 °C su automatine kompensacija išlaiko tikslumą sudėtingose aplinkose.

Privalumai

Tiesioginis montavimas ant ABB AF09–AF38 kontaktorų supaprastina įrengimą ir sumažina laidų kiekį. Relė siūlo tiek rankinį, tiek automatinį atstatymo režimus, prisitaikančius prie skirtingų eksploatavimo reikalavimų. Kompaktiškas IP20 korpusas su varžtiniais gnybtais užtikrina saugias jungtis ir lengvą integraciją į valdymo pultus. Pagalbiniai kontaktai (1 NO + 1 NC) leidžia patikimai signalizuoti ir blokuoti.

Tinka

• Trifazių variklių apsaugai pramoninėse mašinose
• Siurblių, ventiliatorių ir konvejerių sistemose
• Valdymo pultuose, kuriems reikalinga kompaktiška perkrovos apsauga
• Sistemose, naudojančiose ABB AF serijos kontaktorius

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 0,74–1,0 A
• Suveikimo klasė: 10E
• Polių skaičius: 3
• Nominali darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymas: rankinis ir automatinis
• Temperatūros kompensacija: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Montavimas: tiesiogiai ant kontaktorius arba atskirai
• Prijungimas: varžtiniai gnybtai

Rekomendacijos

Siekiant optimalaus veikimo, TF42-1.0 derinkite su ABB AF09...AF38 kontraktoriais. Patikrinkite, ar variklio pilnos apkrovos srovė patenka į 0,74–1,0 A diapazoną. Užtikrinkite tinkamą vėdinimą korpusuose dėl IP20 klasės. Naudokite tinkamą atsuktuvo sukimo momentą gnybtų jungtims.
