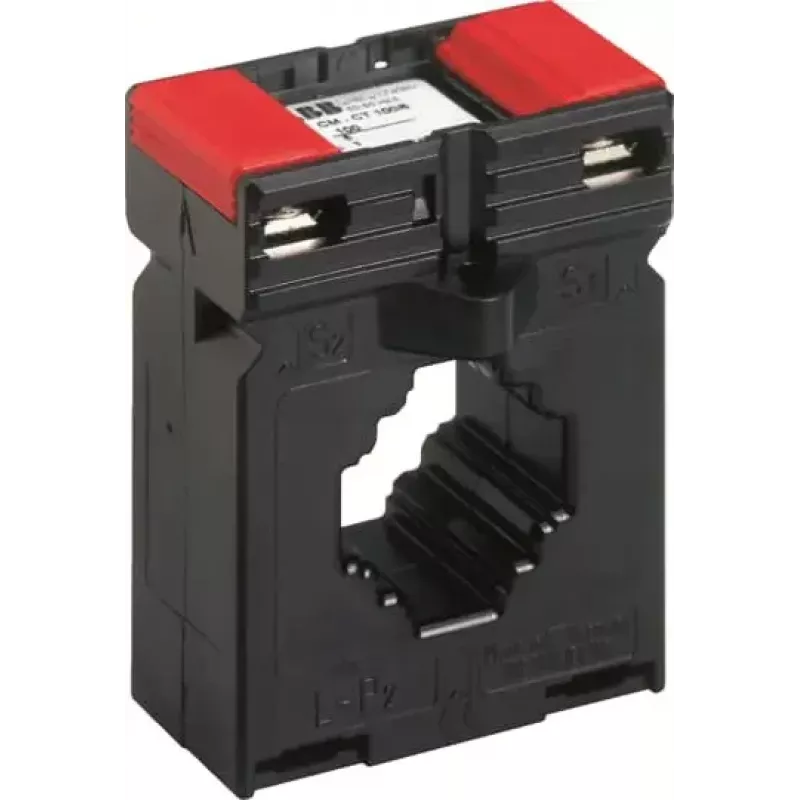

ABB CM-CT 200/5 srovės transformatorius 5VA 1 klasė 1SVR450116R5400

Didelių srovių matavimas saugiai ir tiksliai yra iššūkis elektros instaliacijose. ABB CM-CT 200/5 srovės transformatorius paverčia 200 A pirminę srovę į standartinį 5 A antrinį signalą, leisdamas standartiniams matavimo prietaisams stebėti didelius krūvius be tiesioginio prijungimo prie didelės srovės grandinės.

Kam skirta

Elektros inžinieriams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo srovės matavimo apskaitai, stebėjimui ar apsaugai žemos įtampos paskirstymo sistemose.

Pagrindinės savybės

• Pirminė vardinė srovė: 200 A
• Antrinė vardinė srovė: 5 A
• Vardinė apkrova: 5 VA
• Tikslumo klasė: 1
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa: 0,72 kV
• Viršsrovės ribojimo koeficientas: FS5
• Šiluminė trumpalaikė srovė: 12 kA (1s)
• Dinaminė trumpalaikė srovė: 30 kA
• Maks. pirminio laidininko skersmuo: 21 mm (apvalus)
• Maks. pirminės šynos matmenys: 20 x 10 mm
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Darbinė temperatūra: -25 iki +50 °C
• Sandėliavimo temperatūra: -40 iki +80 °C

Specifikacijos

• Gaminio tipas: Srovės transformatorius
• Serija: CM-CT
• Pirminė vardinė srovė (Ipn): 200 A
• Antrinė vardinė srovė (Isn): 5 A
• Vardinė galia (apkrova): 5 VA
• Tikslumo klasė: 1
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa (Ui): 0,72 kV
• Viršsrovės ribojimo koeficientas (FS): FS5
• Šiluminė vardinė trumpalaikė srovė (Ith): 12 kA (1s)
• Dinaminė vardinė trumpalaikė srovė (Idyn): 30 kA
• Maks. pirminio laidininko skersmuo: 21 mm (apvalus)
• Maks. pirminės šynos matmenys: 20 x 10 mm
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Sandėliavimo temperatūros diapazonas: -40 iki +80 °C
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20

Patarimai

Užtikrinkite, kad pirminis laidininkas praeitų pro transformatoriaus langą, o antrinė apvija būtų prijungta prie apkrovos, neviršijančios vardinės 5 VA, kad matavimai būtų tikslūs. Neatidarykite antrinės grandinės, kol teka pirminė srovė.
