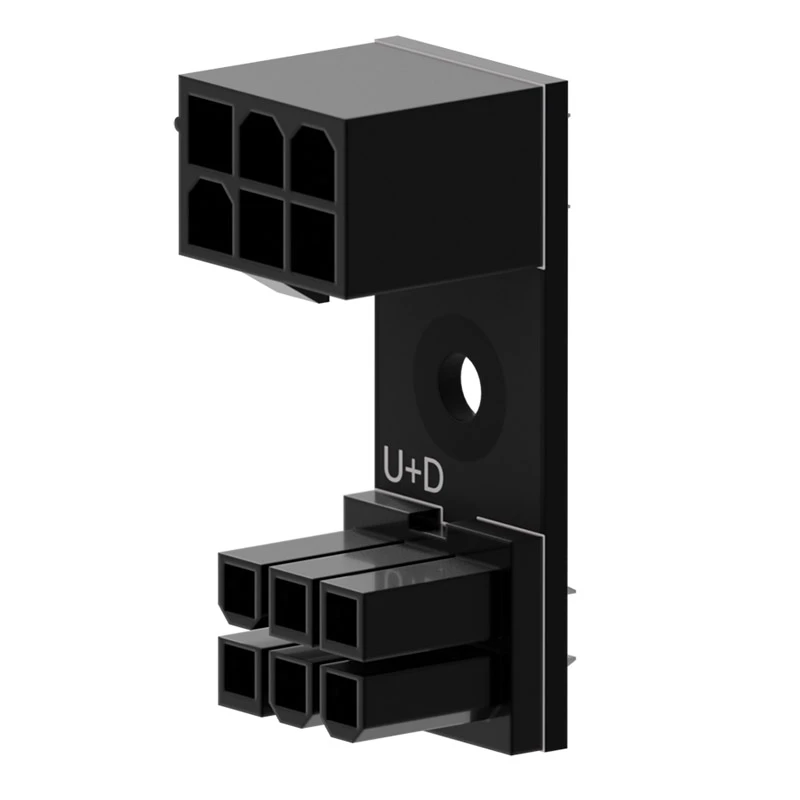

6‑Pin PCIe 180° adapteris U+D, skirtas GPU/PCIe maitinimo kabeliams (SC-A-PCIE6-UD)

„Singularity“ 6‑Pin PCIe 180° adapteris U+D yra kompaktiškas adapteris, kuris 6 kontaktų PCI Express maitinimo jungtį konvertuoja tarp stačiakampės ir tiesios padėčių. Adapteris išsaugo elektrinius kontaktus, keisdamas kabelio išėjimo kryptį, todėl GPU ir kiti PCIe įrenginiai gali būti maitinami ten, kur dėl vietos ar kabelio vedimo reikia alternatyvios jungties padėties. Jis skirtas naudoti su standartiniais 6 kontaktų PCIe maitinimo kabeliais ir suderinamais PCIe maitinimo lizdais.

Privalumai

Adapteris siūlo paprastą mechaninį sprendimą, kaip pakeisti maitinimo kabelių kryptį, nepjaustant ir nepermontuojant laidų. Siūlydamas 180° padėties pakeitimą mažame formos faktoriuje, jis padeda sumažinti kabelio įtempimą prie ankštų jungčių ir pagerina tarpus kompaktiškuose korpusuose. Produktas išlaiko kontaktų išlygiavimą ir yra sukurtas pakartotiniam įkišimui ir išėmimui, kad palaikytų komponentų keitimą ir kabelių pertvarkymą.

Tinka

• Kompaktiškų ar mažo formos faktoriaus stalinių kompiuterių statybai, kur jungčių tarpai yra riboti
• GPU ar PCIe maitinimo kabelių vedimo pakeitimui, siekiant pagerinti oro srautą ir kabelių tvarkymą
• Individualiems kabelių rinkiniams ir moduliniams maitinimo blokų nustatymams, kuriems reikia padėties pakeitimų
• Laikiniems pakeitimams trikčių šalinimo, komponentų keitimo ar sistemos surinkimo metu

Pagrindinės specifikacijos

• Jungties tipas: 6 kontaktų PCI Express maitinimo (patelė į patiną adapteris su padėties pakeitimu)
• Padėtis: konvertuoja tarp stačiakampės ir tiesios (180° pakeitimas)
• Formos faktorius: kompaktiškas linijinis adapteris, tinkamas ankštoms vietoms
• Kontaktų išsaugojimas: išlaiko standartinį kontaktų išlygiavimą ir elektros tęstinumą
• Naudojimo aplinka: vidinis PC korpuso naudojimas su standartiniais PCIe maitinimo kabeliais ir lizdais

Kaip naudoti

Sulygiuokite adapterį su esamu 6 kontaktų PCIe maitinimo kabeliu ir įrenginio lizdu taip, kad patino ir patelės galai pilnai įsistatytų. Įkiškite adapterį, kol jis tvirtai įsistatys, užtikrindami, kad jungties fiksatorius (jei yra) užsifiksuotų, kad būtų išvengta atsitiktinio atsijungimo. Patikrinkite, ar kabelio vedimas neužkliudo už kitų komponentų ir nesukelia per didelio įtempimo jungčiai. Išimant, paspauskite jungties fiksatorių ir traukite tiesiai, kad nesulenktumėte kontaktų.

Rekomendacijos

Adapterį naudokite tik su standartiniais 6 kontaktų PCIe maitinimo kabeliais ir suderinamais PCIe lizdais. Venkite jo naudoti ten, kur ilgalaikis mechaninis įtempimas ar ekstremalus lenkimas galėtų atlaisvinti kontaktus. Patikrinkite fizinius tarpus ir oro srautą po įdiegimo bei periodiškai tikrinkite jungties tvirtumą atliekant priežiūrą ar po sistemos transportavimo.
