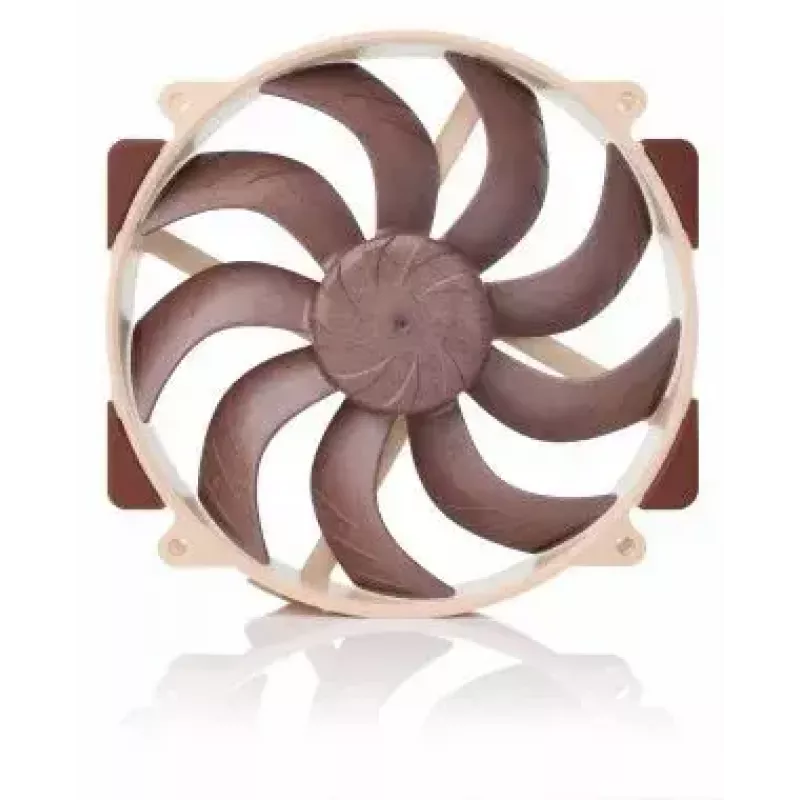

14 cm kompiuterio ventiliatorius Noctua NF-A14X25R G2 PWM, 140 x 25 mm, 12 V, 1500 aps./min., 155.6 m³/h, 2.56 mmH2O

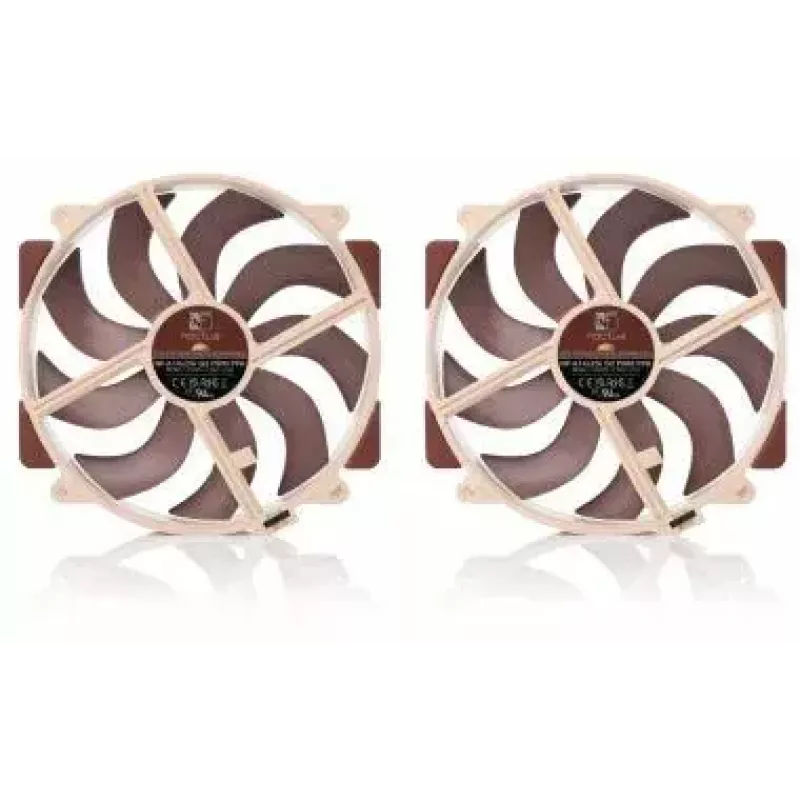

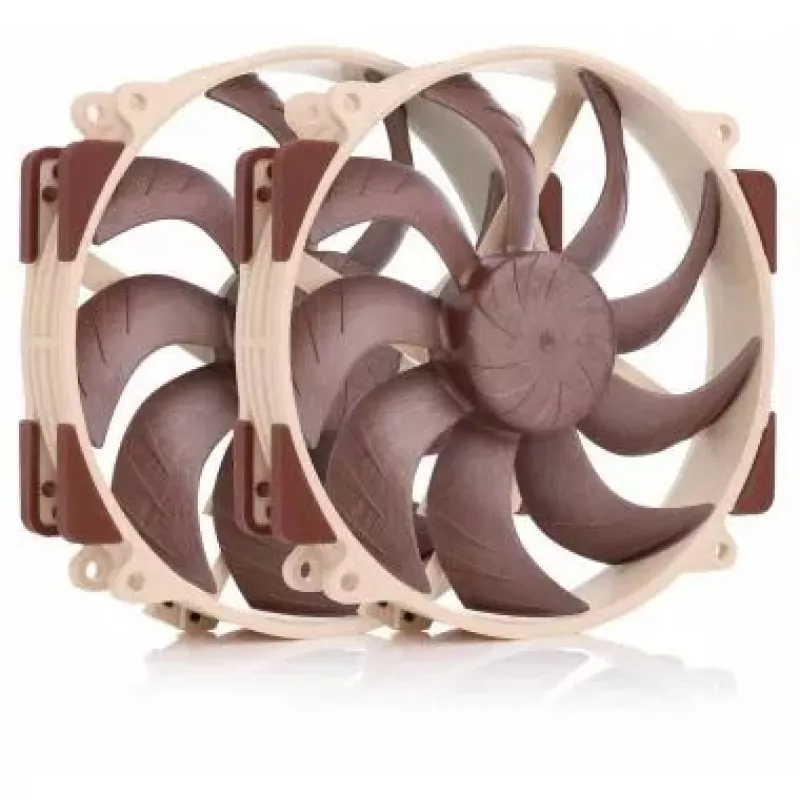

„Noctua NF-A14x25r G2 PWM Sx2-PP“ – tai dviejų 140 mm apvalaus rėmo ventiliatorių rinkinys, optimizuotas „push-pull“ veikimui ant didelių bokštinių aušintuvų, tokių kaip NH-D15(S) ar NH-U14S. Pora turi greičio poslinkį maždaug +/-25 aps./min., kad būtų išvengta akustinės sąveikos (mušimo dažnių, periodinių vibracijų ar ūžesio), kuri gali atsirasti, kai du vienodi ventiliatoriai veikia tuo pačiu pastoviu greičiu. Poslinkis įgyvendintas naudojant ventiliatorių etaPERF™ variklį ir NE-FD6 tvarkyklės integrinę grandinę, kurios užtikrina labai tikslų greičio valdymą ir papildomą sukimo momento rezervą („SupraTorque™“), todėl kiekvienas ventiliatorius išlaiko numatytą aps./min. net esant dideliam srauto pasipriešinimui.

Privalumai

„Sx2-PP“ rinkinys išlaiko tokį patį bendrą aušinimo našumą kaip ir du identiški NF-A14x25r G2 PWM ventiliatoriai, kartu sumažindamas girdimų artefaktų riziką „push-pull“ konfigūracijose. NF-A14x25r G2 naudoja laipsniškai lenktą sparnuotę su srauto pagreičio kanalais, sparneliais ir išcentriniu turbuliatoriaus stebule, kad pagerintų efektyvumą ir sumažintų triukšmą esant priešslėgiui. Itin mažas 0,7 mm tarpelis tarp menčių ir korpuso, Sterrox® LCP sparnuotės medžiaga, AAO rėmas su pakopine įleidimo konstrukcija ir vidinio paviršiaus mikrostruktūromis, SSO2 guolis, metalinis guolio korpusas ir pažangus etaPERF™ variklis su NE-FD6 – visa tai prisideda prie pastovaus našumo, ilgaamžiškumo ir žemo akustinio parašo. Rinkinyje yra mažo triukšmo adapteris ir ilginamieji laidai, o ventiliatoriai siūlo platų PWM greičio valdymą nuo 1500 iki 300 aps./min. su sustabdymo ties 0 % funkcija, skirta pusiau pasyvioms sistemoms.

Pritaikymas

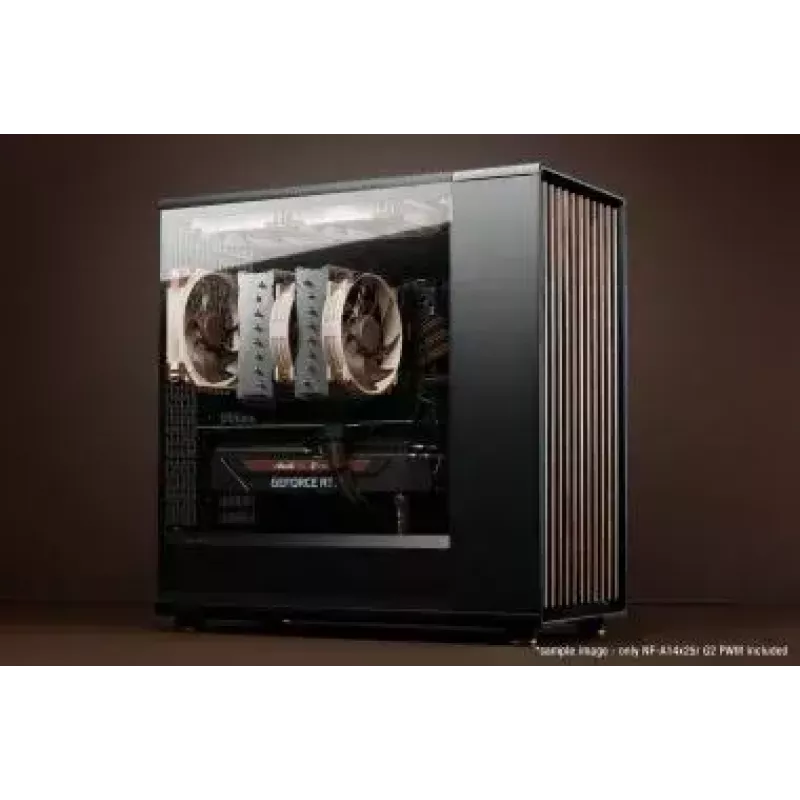

• „Push-pull“ konfigūracijos ant 140 mm radiatorių (pvz., NH-D15(S), NH-U14S)
• Naudojimas radiatoriuje uždarose skysčio aušinimo sistemose, kai pageidaujama sumažinti girdimą sąveiką
• Aplinkos su dideliu priešslėgiu, reikalaujančios stabilaus aps./min. esant apkrovai
• Tylūs kompiuterių surinkimai, kuriems naudingas PWM greičio valdymas ir L.N.A. ribojimas

Pagrindinės specifikacijos

• Ventiliatoriaus skersmuo: 140 mm
• Maksimalus greitis: 1500 aps./min. (1250 aps./min. su pridedamu mažo triukšmo adapteriu)
• Oro srautas: 155,6 m³/h (gamintojo vertinimas vienam ventiliatoriui)
• Greičio diapazonas: 300–1500 aps./min. (PWM); sustoja esant 0 % PWM
• Guolis: SSO2 (savaiminio stabilizavimosi alyvos slėgio tipo)
• Tarpelis tarp menčių ir korpuso: 0,7 mm

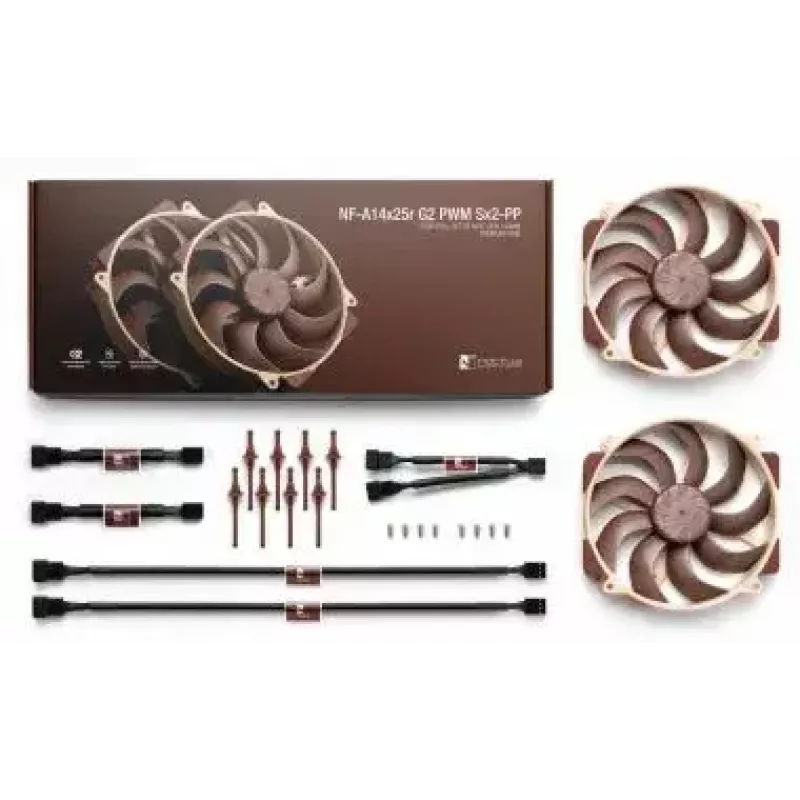

• Jungtis / laidai: 4 kontaktų PWM, 20 cm pirminis laidas, 30 cm ilgintuvas, 4 kontaktų Y laidas
• Apsauga: atvirkštinio poliškumo, viršįtampio, viršsrovinė, užstrigusio rotoriaus / perkrovos apsauga
• Sertifikatai: CE, TÜV, UKCA, UL (atitinka EN 62368-1, EN 55035, EN 55032, UL-507)
• Garantija: 6 metai; MTTF > 150 000 valandų

Kaip naudoti

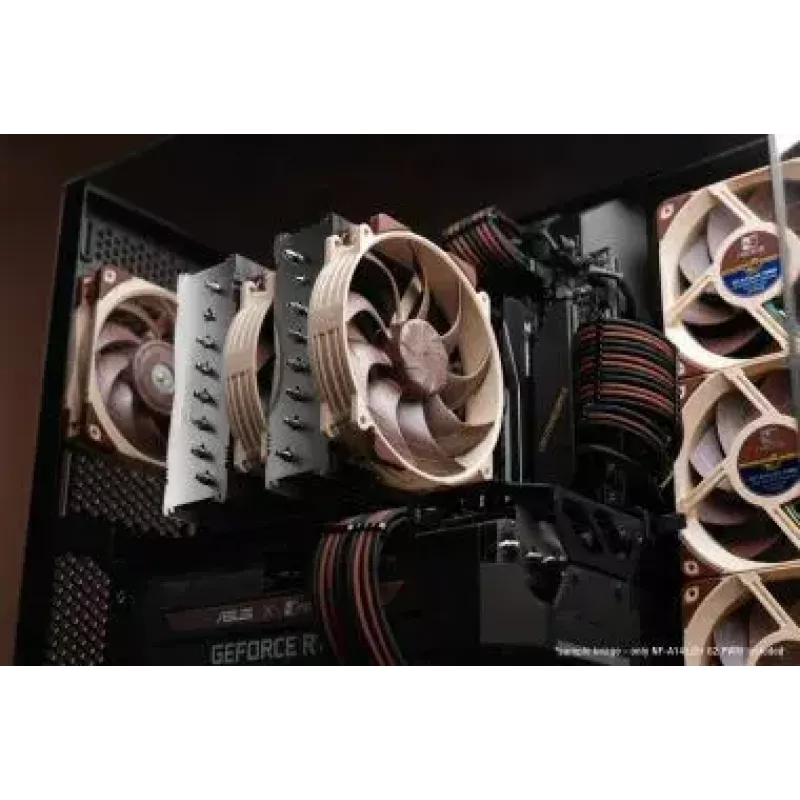

Sumontuokite du ventiliatorius „push-pull“ išdėstymu ant suderinamo 140 mm klasės radiatoriaus, vieną ventiliatorių nukreipdami oro pūtimui per plokštelių pluoštą, o antrą – oro ištraukimui. Prijunkite kiekvieną ventiliatorių prie PWM palaikančios jungties arba naudokite pridedamą Y laidą, kad valdytumėte abu iš vienos PWM jungties. Naudokite mažo triukšmo adapterį, jei pageidaujate mažesnio maksimalaus greičio, arba rankiniu būdu reguliuokite PWM darbo ciklą per pagrindinės plokštės ventiliatorių valdymą ar atskirą ventiliatorių valdiklį. Jei reikalingas akustinis derinimas, šiek tiek sumažinkite PPA (lėčiau sureguliuoto ventiliatoriaus) PWM darbo ciklą, kad padidintumėte poslinkį ir dar labiau sumažintumėte girdimus mušimo reiškinius.

Rekomendacijos

Apie +/- 25 aps./min. gamyklinis poslinkis sukurtas siekiant išvengti mušimo dažnių artefaktų „push-pull“ konfigūracijose. Jei vis dar jaučiate toninę sąveiką, padidinkite poslinkį sumažindami PPA ventiliatoriaus PWM darbo ciklą arba pritaikykite mažo triukšmo adapterį tam ventiliatoriui, kad akustinis parašas būtų dar sklandesnis.
