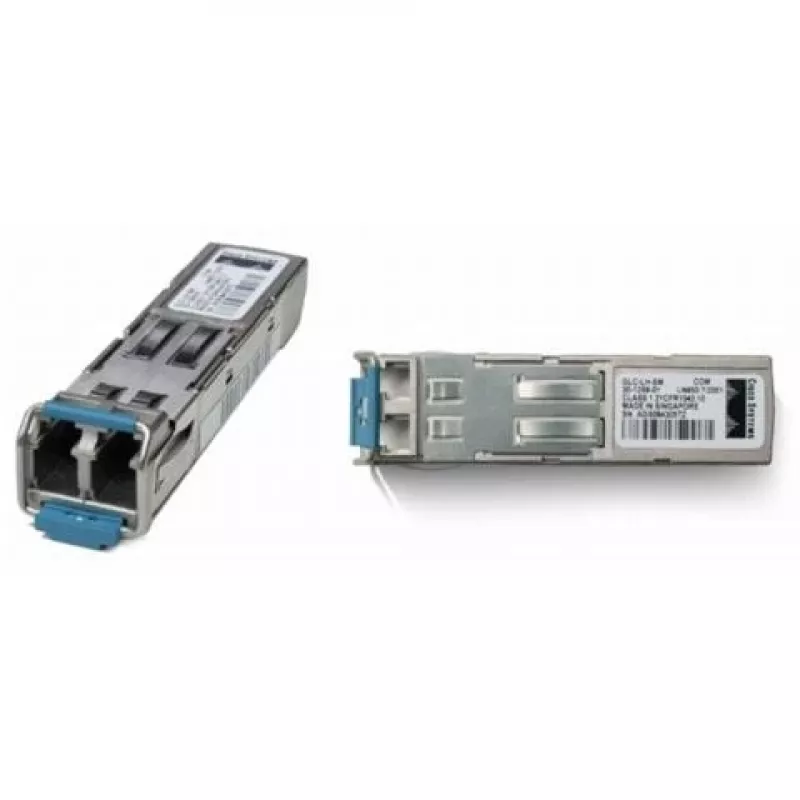

1000BASE-LX/LH tinklo siųstuvo-imtuvo modulis Cisco GLC-LX-SM-RGD

„Cisco“ 1000BASE-LX/LH tinklo siųstuvo-imtuvo modulis (GLC-LX-SM-RGD) yra karšto keitimo mažos formos įdedamasis (SFP) įrenginys, jungiantis Gigabit Ethernet prievadą prie šviesolaidinių tinklų. Suderinamas su IEEE 802.3z 1000BASE-LX, jis palaiko vienmodžio šviesolaidžio jungtis iki 10 km ir daugiamodžio šviesolaidžio jungtis iki 550 m. Modulyje naudojama LC PC šviesolaidžio jungtis, veikia 1310 nm bangos ilgiu ir palaiko 1000 Mbit/s duomenų perdavimo spartą.

Privalumai

Siųstuvas-imtuvas yra kompaktiško, pramonėje standartinio SFP formato, kuris yra sukeičiamas tarp suderinamos „Cisco“ įrangos ir kitų įrenginių, palaikančių tuos pačius standartus. Jo palaikymas tiek vienmodžiams, tiek daugiamodžiams šviesolaidžiams suteikia lankstumo įvairiems atstumams, o nurodytas siuntimo galios diapazonas ir LC jungtis užtikrina suderinamumą su įprastomis šviesolaidžio instaliacijomis. Mažas dydis ir nedidelis svoris supaprastina montavimą ir keitimą stelažinėse bei modulinėse sistemose.

Tinka

• Gigabit Ethernet aukštynkryptėms jungtims ir komutatorių tarpusavio šviesolaidinėms jungtims
• Vienmodžio šviesolaidžio jungtims iki 10 km
• Daugiamodžio šviesolaidžio jungtims iki 550 m
• SFP lizdų keitimui ar atnaujinimui „Cisco“ ir suderinamoje tinklo įrangoje

Pagrindinės specifikacijos

• Modelis: Cisco GLC-LX-SM-RGD
• Standartas: IEEE 802.3z 1000BASE-LX/LH
• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Maksimalus perdavimo atstumas: 10000 m (vienmodis), iki 550 m (daugiamodis)
• Bangos ilgis: 1310 nm
• Jungtis: LC, PC
• Siuntimo galios diapazonas: -3 iki -9,5 dBmW
• Matmenys: 13,4 x 56,5 x 8,5 mm
• Svoris: 0,075 kg

Kaip naudoti

Išjunkite maitinimą arba laikykitės įrangos tiekėjo rekomenduojamų karšto keitimo procedūrų, tada įkiškite SFP modulį į laisvą Gigabit Ethernet SFP lizdą, kol jis tvirtai užsifiksuos. Prijunkite LC šviesolaidžio kabelį prie modulio, užtikrindami teisingą poliškumą ir patikimas jungtis. Sukonfigūruokite prijungtą komutatoriaus ar maršrutizatoriaus prievadą, kaip reikalaujama 1000BASE-LX veikimui; dauguma sistemų automatiškai suderina ryšį. Stebėkite ryšio būseną ir signalo lygius per įrenginio valdymo sąsajas, kad patvirtintumėte tinkamą veikimą.

Rekomendacijos

Naudokite vienmodį šviesolaidį jungtims, artėjančioms prie 10 km nuotolio, ir daugiamodį šviesolaidį trumpesniems atstumams iki 550 m. Prieš montuodami patikrinkite šviesolaidžio tipą, jungčių švarą ir poliškumą. Laikykitės „Cisco“ ar konkrečios įrangos nurodymų dėl karšto keitimo, kad išvengtumėte veikimo sutrikimų.
