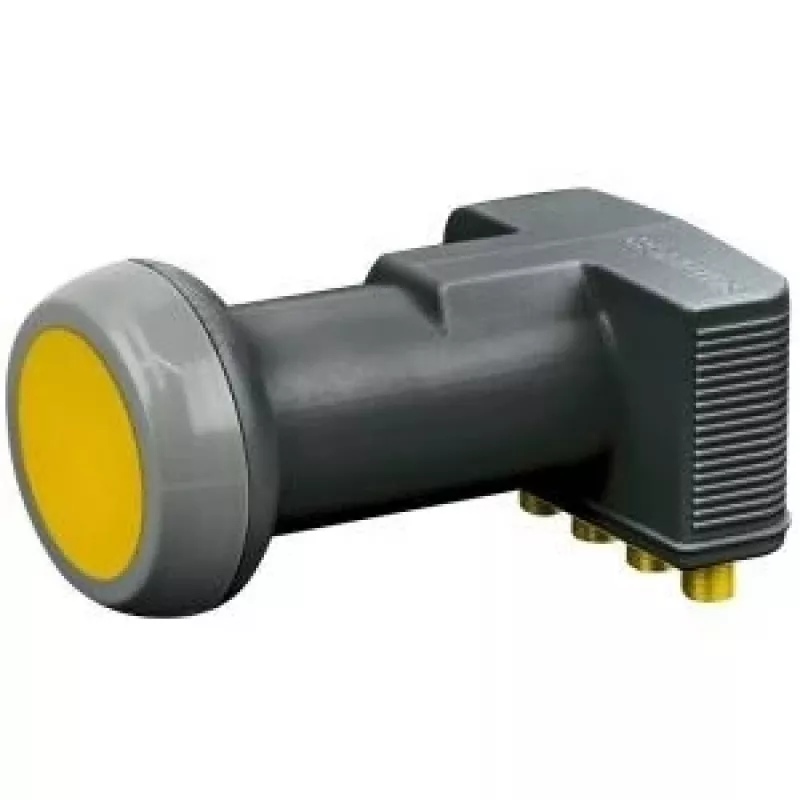

Žemo triukšmo blokas (LNB) Schwaiger SPS6918A

„Schwaiger“ žemo triukšmo blokas SPS6918A priima palydovinius signalus 10,7–12,75 GHz diapazone ir paverčia juos žemesniais tarpiniais dažniais, skirtais naudoti su palydoviniais imtuvais. Sukurtas su F tipo RF jungtimi ir 4 cm bangolaidžiu, šis pilkas LNB užtikrina stabilų priėmimą su mažu vidiniu triukšmu ir nedideliu energijos suvartojimu. Jis skirtas standartinėms Ku juostos palydovinėms transliacijoms priimti ir integruoti į mažas ar vidutinio dydžio antenų sistemas.

Privalumai

Šis LNB siūlo platų veikimo dažnių diapazoną, apimantį visą Ku juostos įvestį 10,7–12,75 GHz, ir standartinę F tipo išvesties jungtį, suderinamą su įprastais palydoviniais kabeliais ir imtuvais. Įrenginys sunaudoja apie 250 mA, todėl energijos poreikiai išlieka maži, išlaikant pastovų dažnio keitimo našumą. Kompaktiškas bangolaidžio dizainas padeda sufokusuoti gaunamus signalus ir palaiko stabilų, mažo triukšmo stiprinimą, tinkamą tipinėms vartotojų ir lengvoms profesionalioms reikmėms.

Tinka

• Namų palydovinės televizijos priėmimui naudojant Ku juostos palydovus
• Mažoms gyvenamųjų namų ar butų antenų sistemoms
• Esamo LNB su F tipo jungtimi pakeitimui
• Bazinėms kelių imtuvų sistemoms, kai naudojami suderinami skirstytuvai arba multiswitch įrenginiai

Pagrindinės specifikacijos

• Įvesties dažnių diapazonas: 10,7–12,75 GHz (Ku juosta)
• Jungties tipas: F tipo (RF įvesties/išvesties sąsaja)
• Bangolaidžio skersmuo: 4 cm
• Tipinis srovės suvartojimas: 250 mA
• Korpuso spalva: pilka

Kaip naudoti

Sumontuokite LNB suderinamos palydovinės antenos židinio taške taip, kad bangolaidis būtų nukreiptas į antenos reflektorių. Prijunkite LNB prie palydovinio imtuvo naudodami RG6 bendraašį kabelį, užbaigtą F tipo jungtimis. Užtikrinkite, kad antena būtų nukreipta į tikslinį palydovą, o imtuvas nustatytas tinkamiems LNB dažniams, atitinkantiems 10,7–12,75 GHz įvesties diapazoną. Tiekkite LNB maitinimą per imtuvą arba išorinį maitinimo įterpiklį, kuris tiekia apie 250 mA esant reikiamai įtampai.

Rekomendacijos

Siekiant geriausios signalo kokybės, naudokite orui atsparias F tipo jungtis ir kokybišką bendraašį kabelį, jei įmanoma, patikrinkite antenos sureguliavimą signalo matuokliu ir apsaugokite LNB nuo ilgalaikio atšiaurių oro sąlygų poveikio. Integruojant į kelių imtuvų sistemas, patvirtinkite skirstytuvų ar multiswitch įrenginių suderinamumą su LNB išvestimi ir imtuvo įtampos / poliarizacijos perjungimu.
