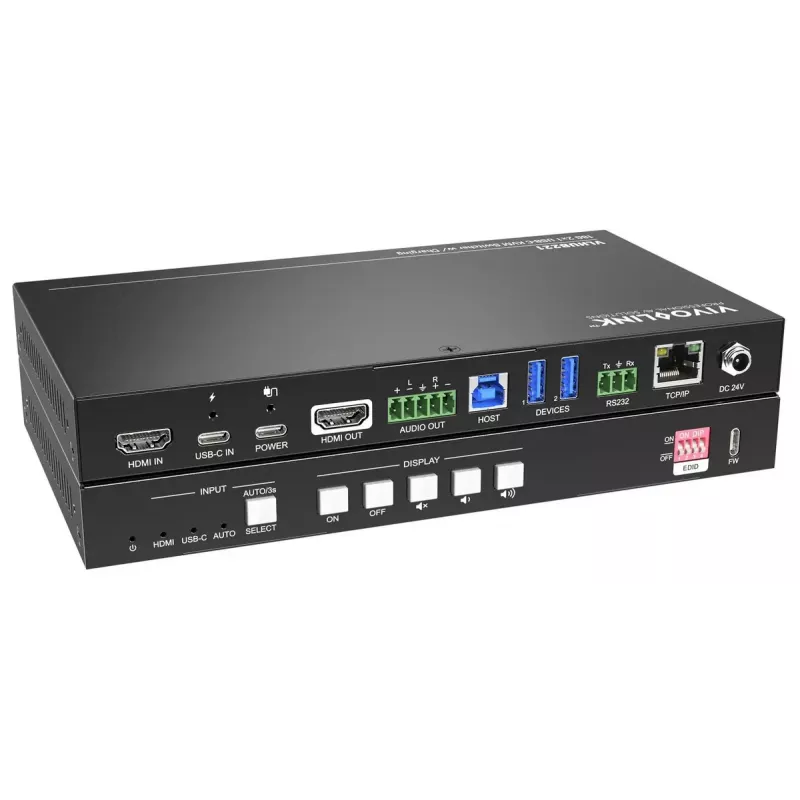

Vivolink VLHUB221 USB grafikos adapteris

„Vivolink VLHUB221“ USB grafikos adapteris – tai kompaktiškas 2x1 HDMI prezentacijų komutatorius ir USB 3.0 šakotuvas, skirtas posėdžių salėms ir konferencijų aplinkoms. Jis priima du HDMI arba USB‑C/DisplayPort Alt Mode įvestis ir išveda vieną HDMI signalą, taip pat veikia kaip USB šakotuvas konferencijų išoriniams įrenginiams. Įrenginys palaiko iki 4Kx2K@60Hz 4:4:4 8bit, 1080p ir 3D vaizdo raiškas, siūlo EDID konfigūravimą per priekyje esantį 4 kontaktų DIP jungiklį ir teikia subalansuotą analoginio garso išskyrimą, be įterpto HDMI garso.

Privalumai

VLHUB221 sujungia HDMI perjungimo ir USB šakotuvo funkcijas viename įrenginyje, todėl lengva pasirinkti šaltinį ir centralizuotai prijungti kameras, mikrofonus bei HID įrenginius. Jis palaiko aukštos kokybės 4K@60Hz vaizdą ir daugiakanalį garsą, suteikia įrenginio plėtrą per USB B tipo pagrindinį prievadą ir du A tipo prievadus išoriniams įrenginiams bei siūlo kelias valdymo parinktis, įskaitant automatinį perjungimą, priekinio skydelio mygtukus, RS‑232 komandas ir CEC ekrano valdymą. EDID pasirinkimas DIP jungikliu padeda užtikrinti suderinamumą su įvairiais ekranais.

Tinka

• Mažoms ir vidutinėms posėdžių salėms su vienu ekranu ir keliais šaltinio įrenginiais
• Konferencijų aplinkoms, kuriose reikia prijungti USB kameras, mikrofonus ar klaviatūras
• Prezentacijų aplinkoms, kurioms reikalinga didelės raiškos HDMI išvestis (iki 4K@60Hz)

Pagrindinės specifikacijos

• Modelis: Vivolink VLHUB221
• Įvestys: 2× HDMI ir USB‑C/DisplayPort Alt Mode suderinama įvestis
• Išvestis: 1× HDMI (palaiko iki 4Kx2K@60Hz 4:4:4 8bit, 1080p, 3D)

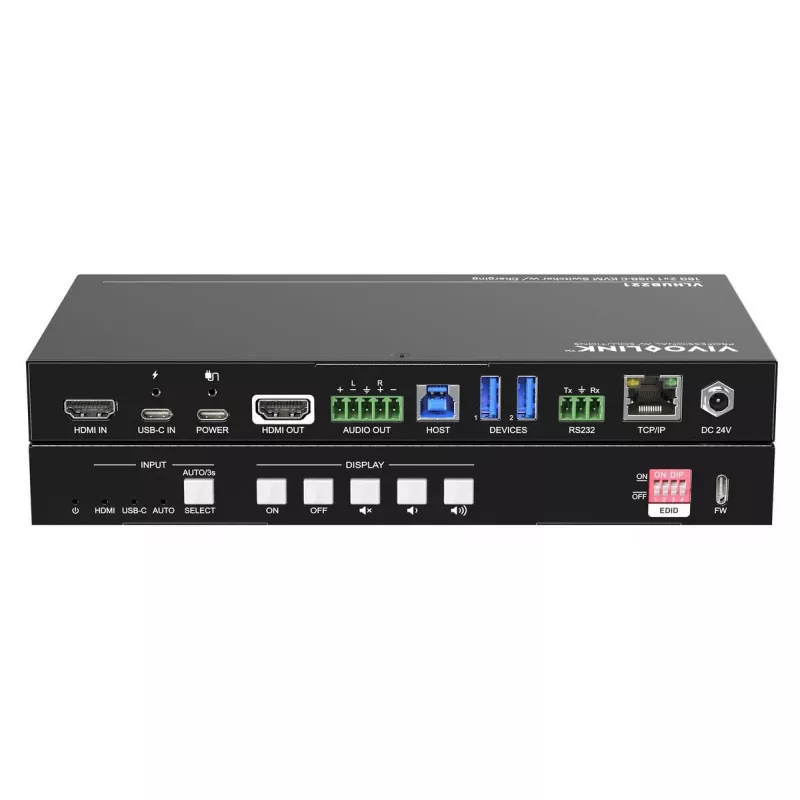

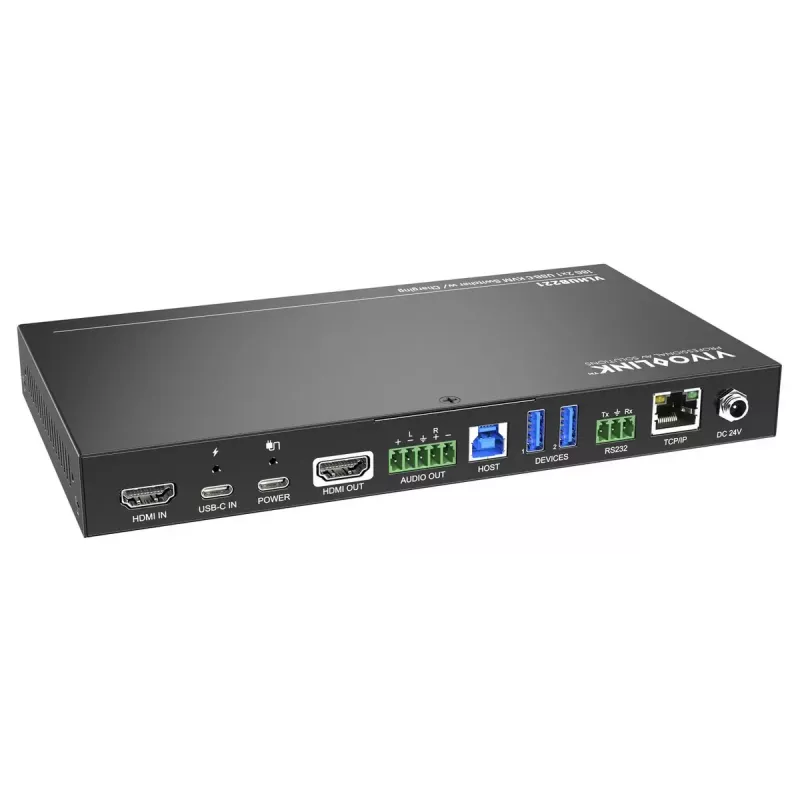

• USB: 1× USB B tipo (pagrindinis), 2× USB A tipo (HID/išoriniai įrenginiai)
• Garsas: HDMI įterptas garsas ir subalansuota analoginio garso išskyrimo išvestis

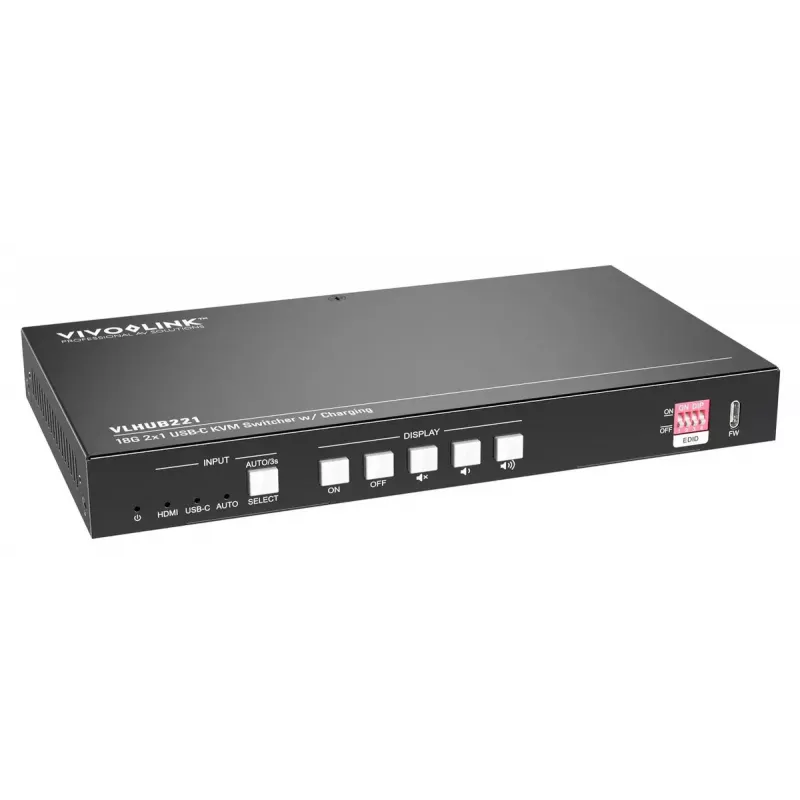

• Valdymas: AUTOMATINIS perjungimas, priekinio skydelio mygtukai, RS‑232 komandos, CEC palaikymas

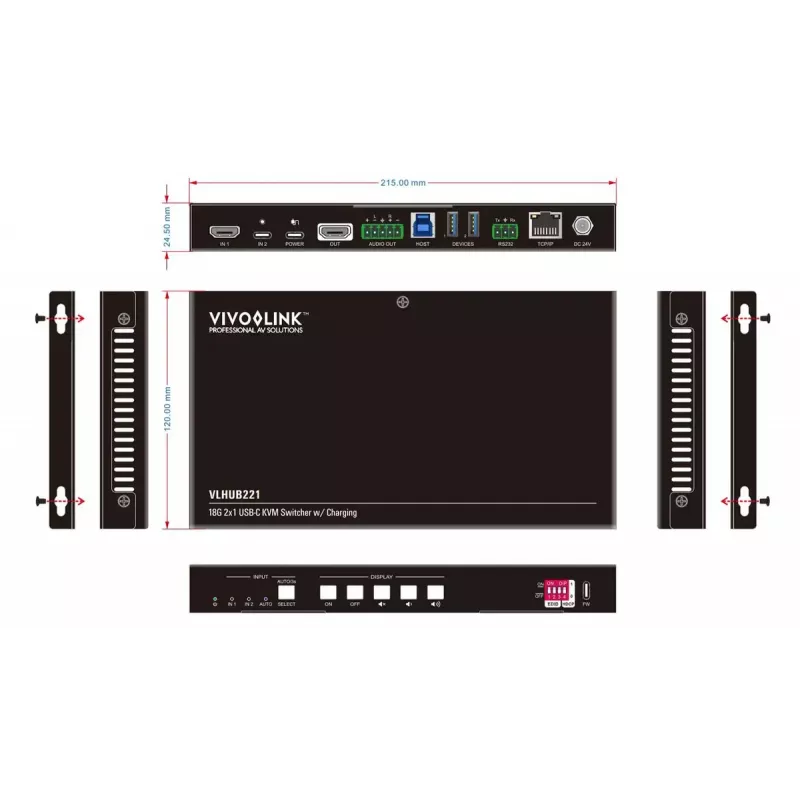

• EDID: pasirenkamas per 4 kontaktų DIP jungiklį priekiniame skydelyje
• Prekės ženklas/MPN/EAN: VivoLink / VLHUB221 / 5715063221211

Kaip naudoti

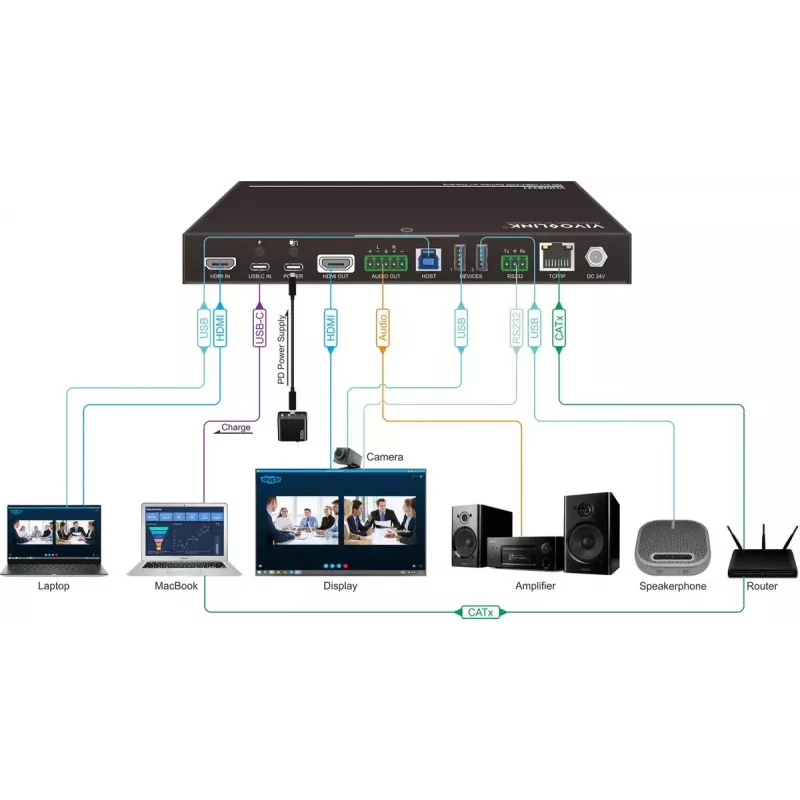

Prijunkite šaltinio įrenginius prie HDMI arba USB‑C įvesčių, kurios palaiko DisplayPort Alt Mode arba DisplayLink. Prijunkite HDMI išvestį prie ekrano ir prijunkite USB išorinius įrenginius (kamerą, mikrofoną, klaviatūrą) prie A tipo prievadų. Naudokite B tipo USB prievadą, kad prijungtumėte įrenginį prie pagrindinio kompiuterio, jei reikia USB įrenginių persiuntimo. Sukonfigūruokite EDID naudodami priekyje esantį 4 kontaktų DIP jungiklį, kad atitiktų ekrano galimybes. Pasirinkite valdymo režimą: nustatykite AUTO automatiniam šaltinio aptikimui arba naudokite priekinius mygtukus arba RS‑232/CEC komandas rankiniam valdymui.

Rekomendacijos

Norint užtikrinti patikimą 4K@60Hz veikimą, naudokite aukštos kokybės HDMI 2.0 laidus ir įsitikinkite, kad šaltinio įrenginiai palaiko DP Alt Mode arba DisplayLink pagal poreikį; nustatykite EDID, kad atitiktų ekrano natūralią raišką ir spalvų nustatymus, kad išvengtumėte mastelio keitimo ar suderinamumo problemų.
