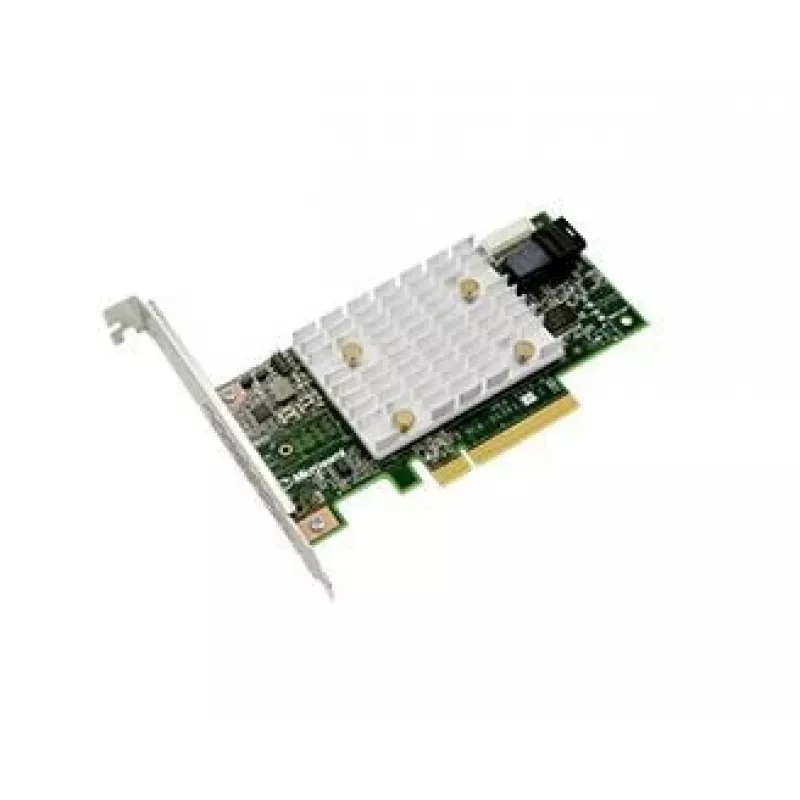

Vidinis Mini-SAS HD adapteris Adaptec HBA 1100-4i

Adaptec HBA 1100-4i yra žemo profilio vidinis Mini-SAS HD adapteris, užtikrinantis įmonės klasės patikimumą naudojant „Smart Storage“ rinkinį. Pagrįstas PM8222 8x12G SmartIOC 2100 SAS/SATA protokolo valdikliu, ši kortelė palaiko iki 24 diskų HBA 1100 šeimoje ir yra suderinama su „Microsemi HBA“, RAID ir plėtiklių įrankiais. Adapteris optimizuotas mišrių įrenginių aplinkoms, įskaitant SMR HDD, modernius SAS/SATA SSD ir programine įranga apibrėžtus saugojimo sprendimus, tuo pačiu užtikrinant geresnį energijos vartojimo efektyvumą, lyginant su ankstesnėmis kartomis.

Privalumai

HBA 1100-4i pasižymi sumažintomis energijos sąnaudomis – daugiau nei 40 % sutaupoma, palyginti su ankstesniais dizainais – ir reikšmingais energijos privalumais, palyginti su konkuruojančiais produktais. Jis palaiko SMR specifines komandų rinkinius (ZAC/ZBC) ekonomiškai efektyviam šiltam ir šaltam saugojimui bei užtikrina aukštą mastelio keitimą ir sąveikumą su esamais „Microsemi“ valdymo įrankiais ir tvarkyklėmis. Adapteris taip pat užtikrina aukštą pralaidumą ir mažą delsą, kai naudojamas su mažos delsos SSD diskais, naudojant „SmartPQI“ tvarkykles.

Tinka

• Įmonių ir hiperkonverguotiems serveriams, kuriems reikalingas vidinis Mini-SAS HD ryšys
• Šilto ir šalto saugojimo sistemoms, naudojančioms SMR HDD
• Aukšto našumo saugojimui su SAS/SATA SSD stelažų serveriuose
• Programine įranga apibrėžtoms saugojimo platformoms („Microsoft Storage Spaces Direct“, „VMware vSAN“, „OpenStack Swift/Ceph“)

Pagrindinės specifikacijos

• Modelis: Adaptec HBA 1100-4i (MPN: 2293400-R, EAN: 0760884157770)
• Sąsaja su kompiuteriu: PCIe (palaiko PCIe Gen3)
• Išvesties sąsaja: Mini-SAS HD, vidinė
• Valdiklio mikroschema: PM8222 SmartIOC 2100 (8x12G SAS/SATA)
• Našumas: iki ~1,5M–1,7M IOPS, priklausomai nuo konfigūracijos; iki 6,6 Gbps vienai linijai bendrai, atsižvelgiant į PCIe Gen3 magistralės ribas
• Prievadai: HBA 1100 šeimos dalis su galimybėmis iki 24 vidinių prievadų (šis 4i yra 4 prievadų variantas)
• Formos faktorius: žemo profilio kortelė – plotis 132,1 mm, aukštis 68,6 mm
• Patikimumas: MTBF ~1 400 000 valandų
• Sertifikatai: CE, FCC, UL (pasirinkti sertifikatai)

Kaip naudoti

Įdiekite HBA 1100-4i į laisvą PCIe lizdą palaikomoje serverio platformoje ir prijunkite vidinius diskus naudodami Mini-SAS HD kabelius prie adapterio prievadų. Įdiekite tiekėjo pateiktas „SmartPQI“ pagrindinės OS tvarkykles, kad optimizuotumėte mažos delsos SSD našumą, ir įkelkite „maxView“ valdymo įrankius, skirtus vieningam įrenginių ir programinės įrangos valdymui. Sukonfigūruokite operacinę sistemą arba programine įranga apibrėžtą saugojimo rinkinį (pavyzdžiui, „Microsoft Storage Spaces Direct“ arba „VMware vSAN“) pagal tiekėjo gaires, kad prijungti SAS/SATA įrenginiai būtų pasiekiami kompiuteriui.

Rekomendacijos

Naudokite tiekėjo pateiktas tvarkykles ir programinės įrangos atnaujinimus, kad užtikrintumėte optimalų našumą ir suderinamumą. Aukšto našumo SSD diegimui rinkitės 24 prievadų variantą (HBA1100-24i) arba užtikrinkite pakankamą PCIe pralaidumą; šilto/šalto saugojimo atveju su SMR diskais patikrinkite ZAC/ZBC komandų rinkinio palaikymą savo rinkinyje. Laikykitės palaikomų OS ir aparatinės įrangos suderinamumo sąrašų, kai didinate prijungtų įrenginių skaičių.
