Vėdinimo kanalo spaustukas Fischer 64094

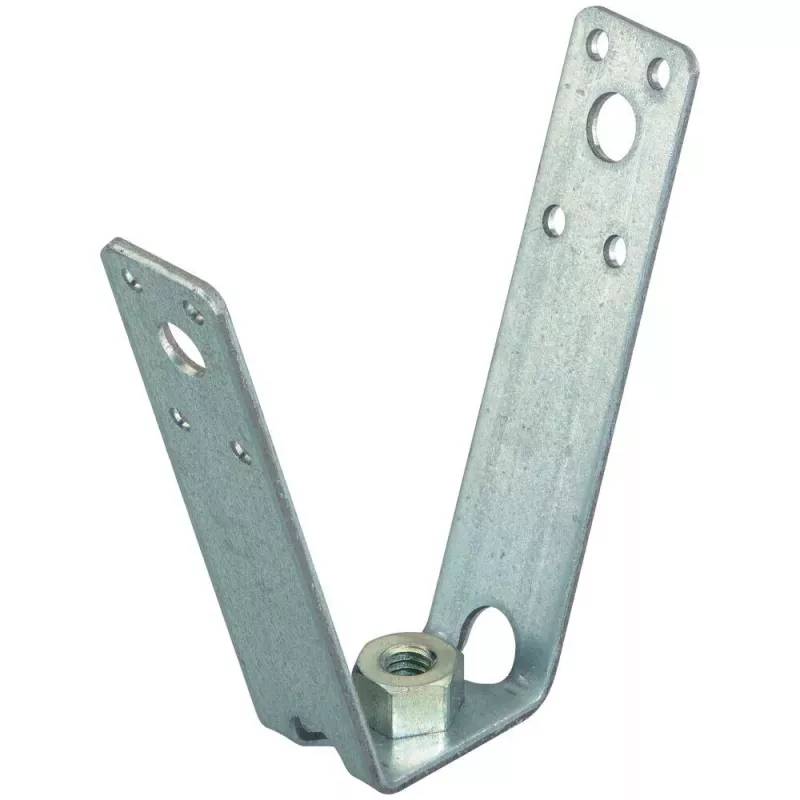

Fischer trapecinis laikiklis TZ yra tvirtinimo elementas trapeciniams lakštams, skirtas ventiliacijos ir purkštuvų sistemų komponentams pritvirtinti. Jis skirtas naudoti su varžtu SKS M8x100 išmuštoje skylėje ir taip pat gali būti naudojamas kitų vamzdžių tvirtinimui su savisriegiais varžtais arba plieninėmis aklosiomis kniedėmis. Nurodyti kirpimo/lenkimo taškai leidžia laikiklį pritaikyti prie trapecinio lakšto formos. Jungiamasis sriegis yra M8. Medžiaga – cinkuotas plienas, tinkamas ŠVOK ir ortakių tvirtinimo darbams.

Privalumai

VdS patvirtinimas TZ/TZH ir FM patvirtinimas TZA užtikrina nepriklausomai patikrintą saugą. Nurodyti lenkimo taškai leidžia tiksliai prisitaikyti prie trapecinio lakšto profilio, o cinkavimas suteikia apsaugą nuo korozijos ilgalaikiam naudojimui ventiliacijos įrenginiuose.

Tinka

• Vėdinimo kanalų tvirtinimui prie trapecinio lakštinio metalo
• Purkštuvų sistemų vamzdžių montavimui su SKS M8x100
• Vamzdžių tvirtinimui naudojant savisriegius varžtus arba plienines akląsias kniedes

Pagrindinės specifikacijos

• Prekės ženklas: FISCHER
• MPN: 64094
• EAN: 4006209640944
• Jungiamasis sriegis: M8
• Medžiaga: plienas DX51D+Z 140-275 (medžiagos nr. 1.0226+Z) pagal DIN EN 10327; DD11 pagal DIN EN 10111
• Paviršius: elektrocinkuotas
• Matmenys (tipinis pritaikymas): plotis 90 mm, gylis 25 mm, aukštis 90 mm

Kaip naudoti

Uždėkite trapecinį laikiklį ant išmuštos skylės trapeciniame lakšte taip, kad lenkimo taškai sutaptų su lakšto profiliu. Naudokite varžtą SKS M8x100 purkštuvų komponentams pritvirtinti per laikiklį; kitiems vamzdžiams naudokite tinkamus savisriegius varžtus arba plienines akląsias kniedes. Priveržkite M8 jungtį iki reikiamo sukimo momento, nurodyto vamzdžio ar jungiamosios detalės gamintojo, ir patikrinkite, ar laikiklis priglunda prie lakšto paviršiaus, kad apkrova pasiskirstytų tolygiai.

Rekomendacijos

Naudokite laikiklį kartu su nurodytu varžtu SKS M8x100 purkštuvų įrenginiams ir rinkitės korozijai atsparias tvirtinimo detales išorinėms arba drėgnoms aplinkoms. Prieš montuodami patikrinkite varžto ilgio ir kniedės tipo suderinamumą su lakšto storiu ir vamzdžio skersmeniu.
