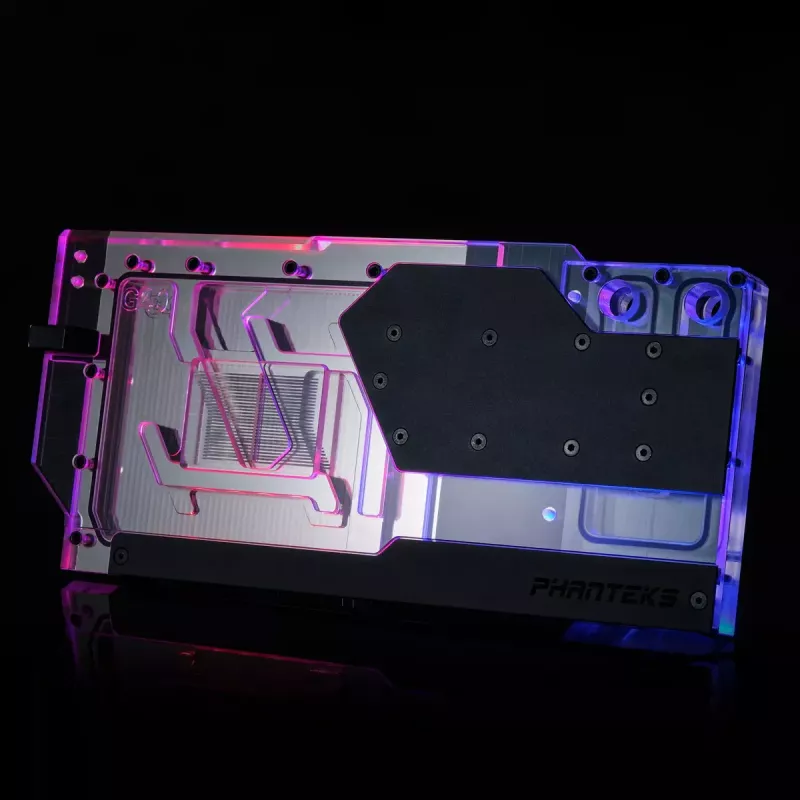

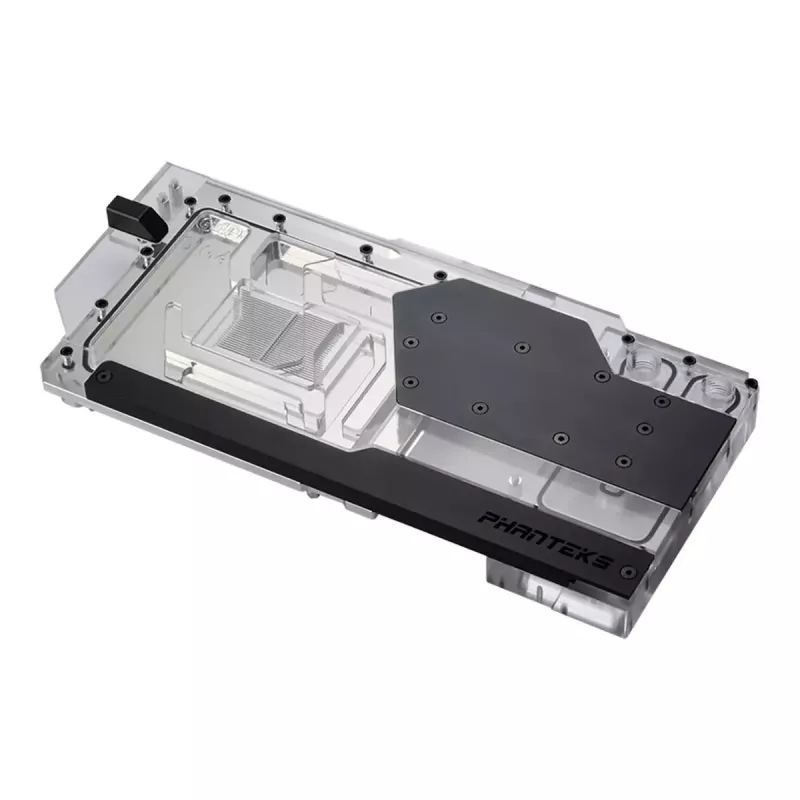

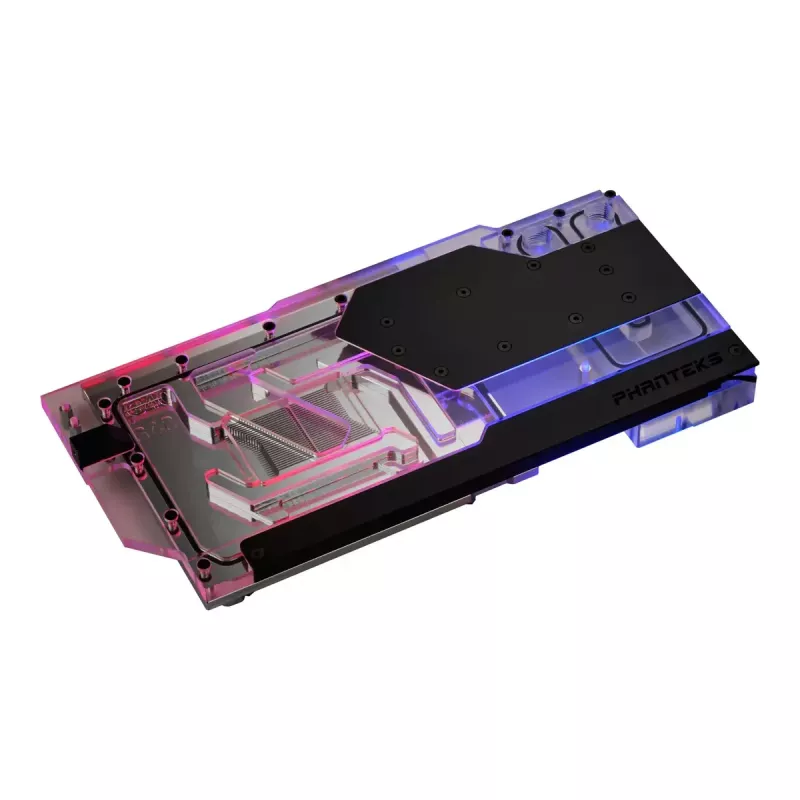

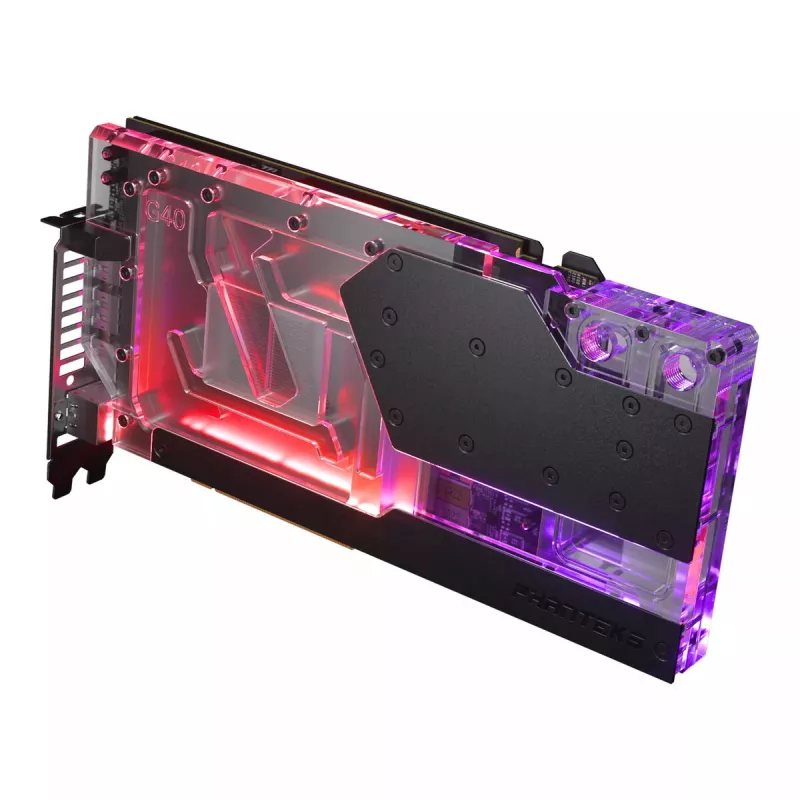

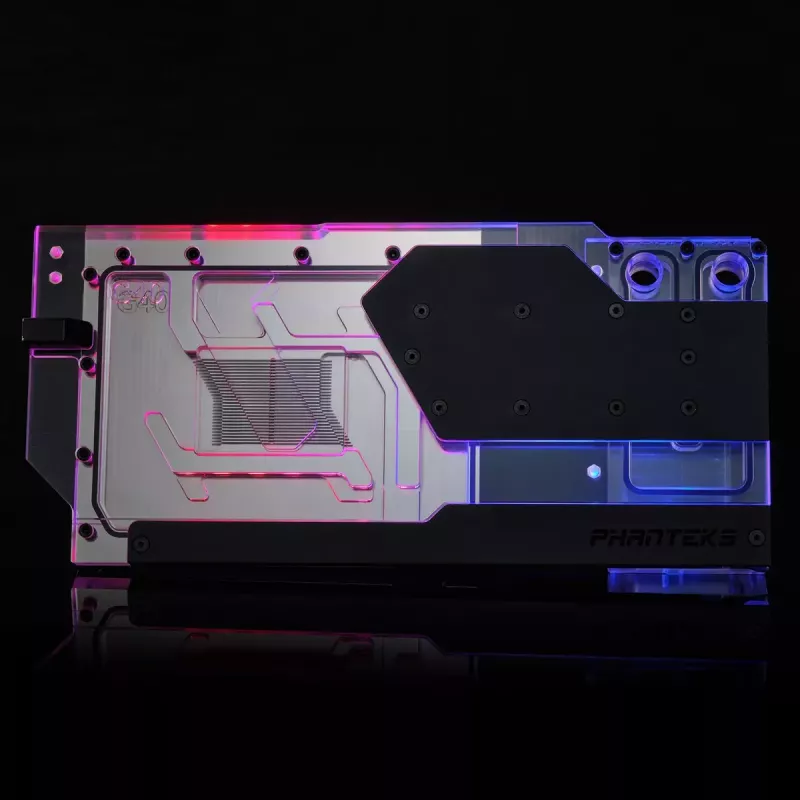

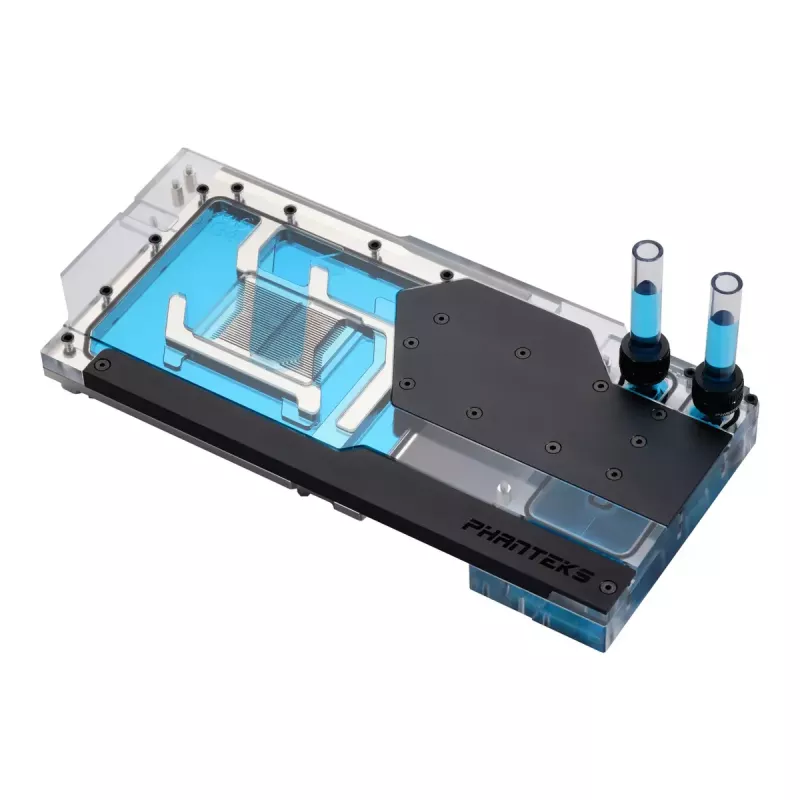

Vandens blokas + galinė plokštė Phanteks Glacier G40 akrilo vario juoda permatoma

„Phanteks Glacier G40“ akrilo vario juodos permatomos spalvos vandens blokas su atitinkama galine plokšte sukurtas našiam GPU aušinimui. Pagamintas iš akrilo ir vario, jis užtikrina tiesioginio kontakto aušinimą šiuolaikinėms vaizdo plokštėms, tuo pačiu demonstruodamas vidinį aušinimo skysčio srautą per permatomą viršų. Integruota galinė plokštė padeda pagerinti šilumos išsklaidymą ir suteikia konstrukcinę atramą. Išoriniai matmenys: 353,2 mm plotis, 190 mm gylis ir 70 mm aukštis – įrenginys pritaikytas daugeliui aukštos klasės GPU išdėstymų ir nestandartinių kontūrų konfigūracijų.

Privalumai

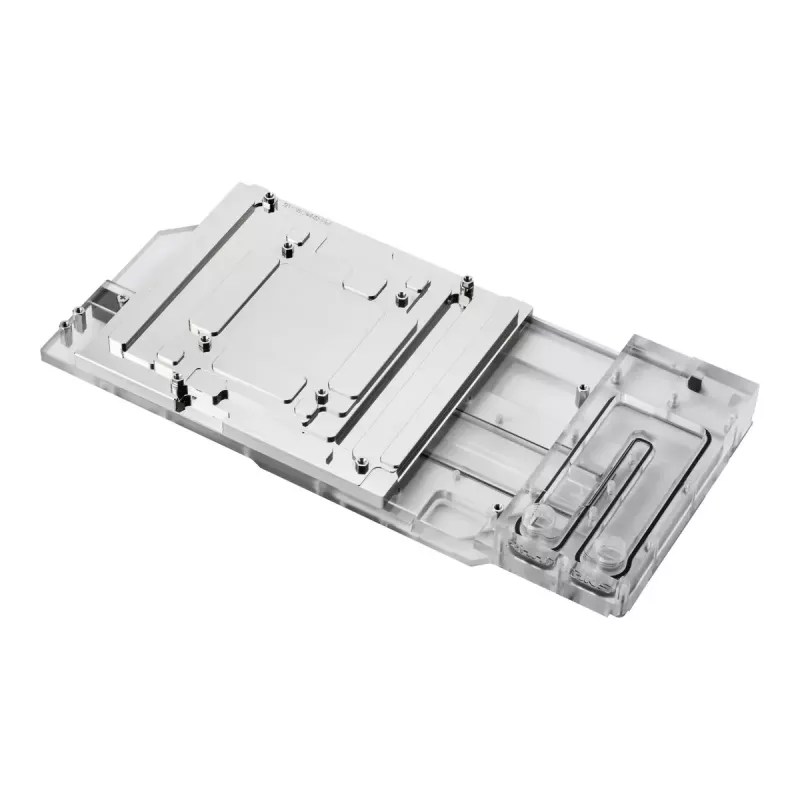

Vario šalčio plokštės ir akrilo viršaus derinys užtikrina efektyvų šilumos perdavimą kartu su vizualiniu aiškumu nestandartinėms skysčio kontūrų sistemoms. Pridedama galinė plokštė padeda pasyviai paskirstyti šilumą per spausdintinę plokštę ir sustiprina plokštės tvirtinimą. Konstrukcija palaiko didelį aušinimo skysčio srautą ir mažą pasipriešinimą, o permatomos sritys leidžia stebėti aušinimo skystį ir srauto kryptį. Fiziniai matmenys nurodyti siekiant palengvinti suderinamumo patikrinimus su korpusu, radiatoriais ir kitais kontūro komponentais.

Tinka

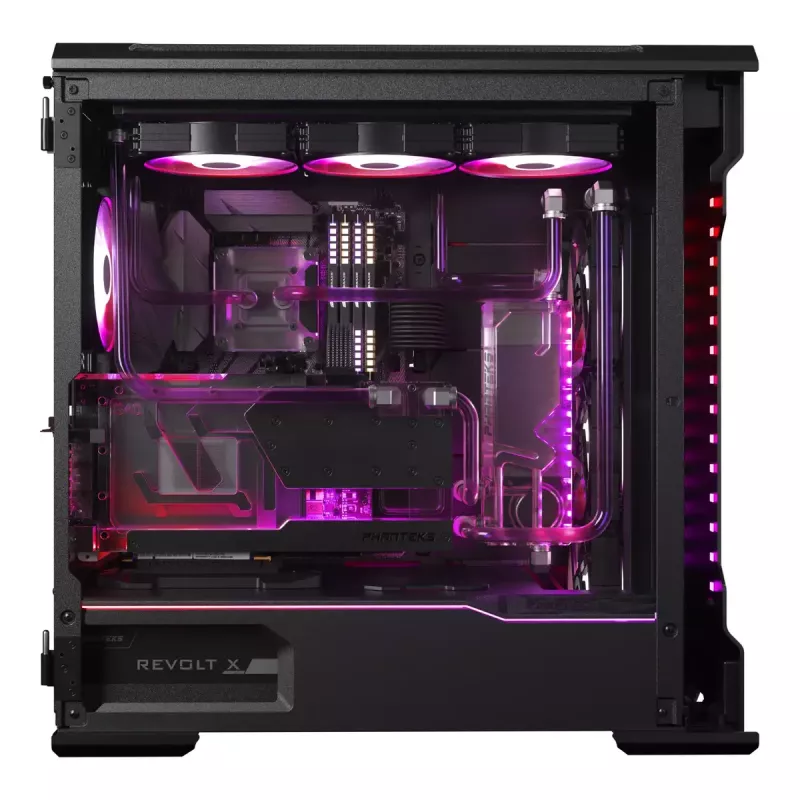

• Nestandartiniams skysčiu aušinamiems žaidimų kompiuteriams ir entuziastų darbo stotims
• Našiam GPU aušinimui įsijungimo sistemose
• Demonstracinėms sistemoms, kuriose svarbus matomas aušinimo skysčio srautas ir estetika
• Sistemoms, kurioms reikalingas kombinuotas vandens blokas ir konstrukcinė galinė plokštė

Pagrindinės specifikacijos

• Medžiagos: akrilas (viršus), varis (šalčio plokštė)
• Apdaila: juodi ir permatomi elementai
• Bendri matmenys: 353,2 mm (P) × 190 mm (G) × 70 mm (A)
• Aušinimo tipas: pilną dengiantis GPU vandens blokas su integruota galine plokšte
• Jungtis: G1/4 suderinamos jungiamosios detalės (standartinis skysčio aušinimo sriegis)

Kaip naudoti

Paruoškite GPU nuimdami gamyklinį aušintuvą ir nuvalydami GPU paviršių nuo termopastos likučių bei nešvarumų. Uždėkite „Glacier G40“ vandens bloką ant GPU taip, kad varinė šalčio plokštė sutaptų su GPU lustu ir atminties/droselių zonomis, kaip reikalauja bloko konstrukcija, tada pritvirtinkite naudodami pateiktą tvirtinimo įrangą, užtikrindami tolygų priveržimo momentą visuose tvirtinimo taškuose. Prijunkite įleidimo ir išleidimo jungiamąsias detales, suderinamas su jūsų kontūru, naudodami G1/4 sriegius ir patikrinkite, ar nėra sąlyčio taškų tarp bloko mazgo ir gretimų komponentų korpuse. Po montavimo atlikite kontūro sandarumo bandymą prieš įjungdami sistemą.

Rekomendacijos

Naudokite suderinamas termo sąsajos medžiagas ir laikykitės gamintojo nurodyto tvirtinimo varžtų priveržimo momento specifikacijų; prieš pradedant pilną eksploataciją, atlikite slėgio ir sandarumo bandymą esant mažam siurblio greičiui bent 30 minučių. Užtikrinkite, kad aušinimo skystis būtų suderinamas su akrilo ir vario komponentais, kad išvengtumėte korozijos ar drumstumo, o vamzdelius išveskite taip, kad būtų kuo mažiau užlenkimų ir įtempimų jungiamosioms detalėms.
