TP-Link 10/100 Mbps WDM laikmenų keitiklis

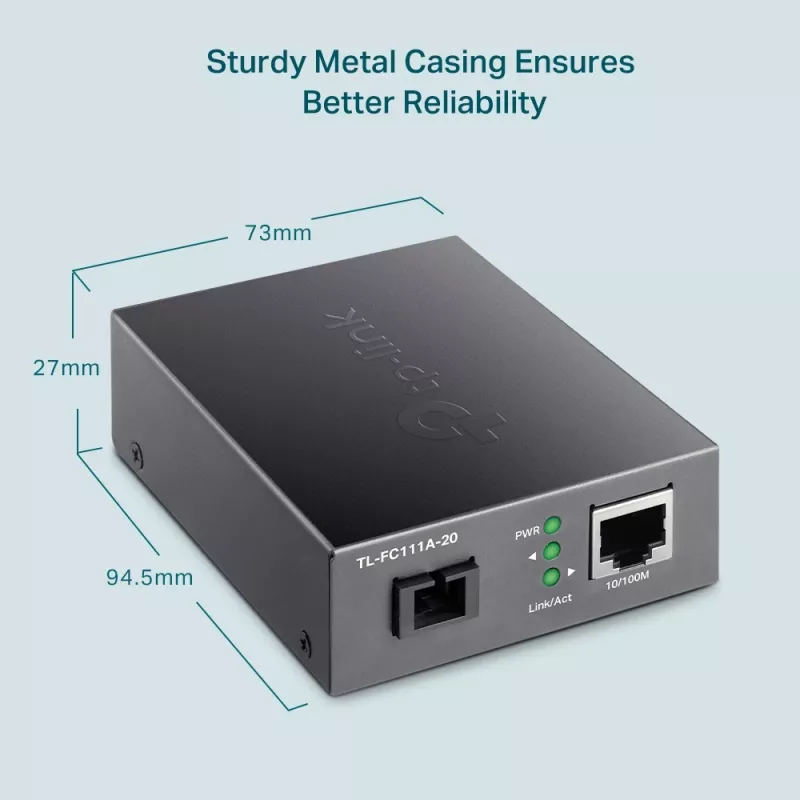

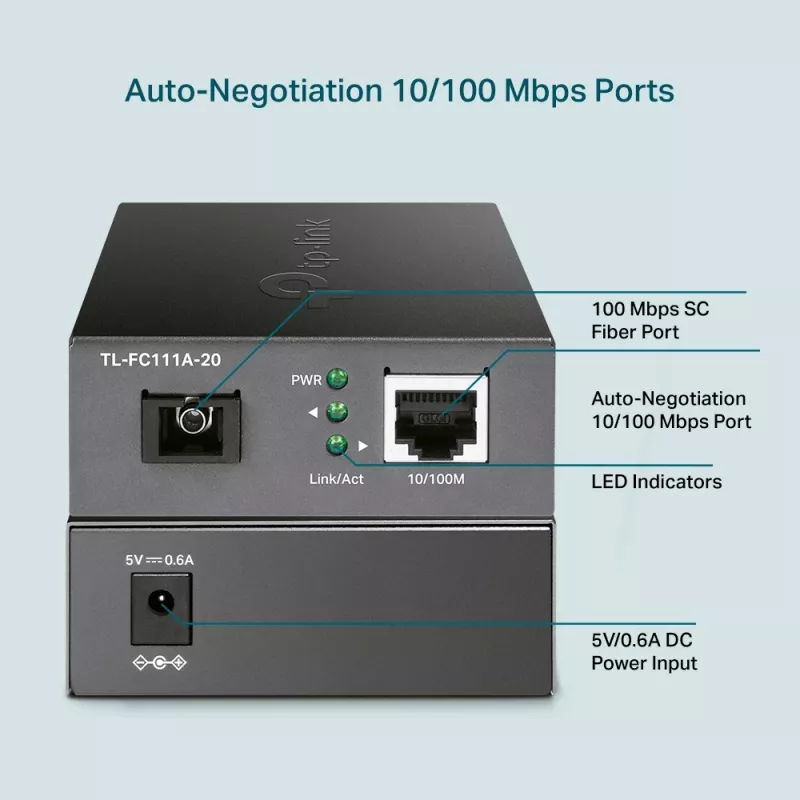

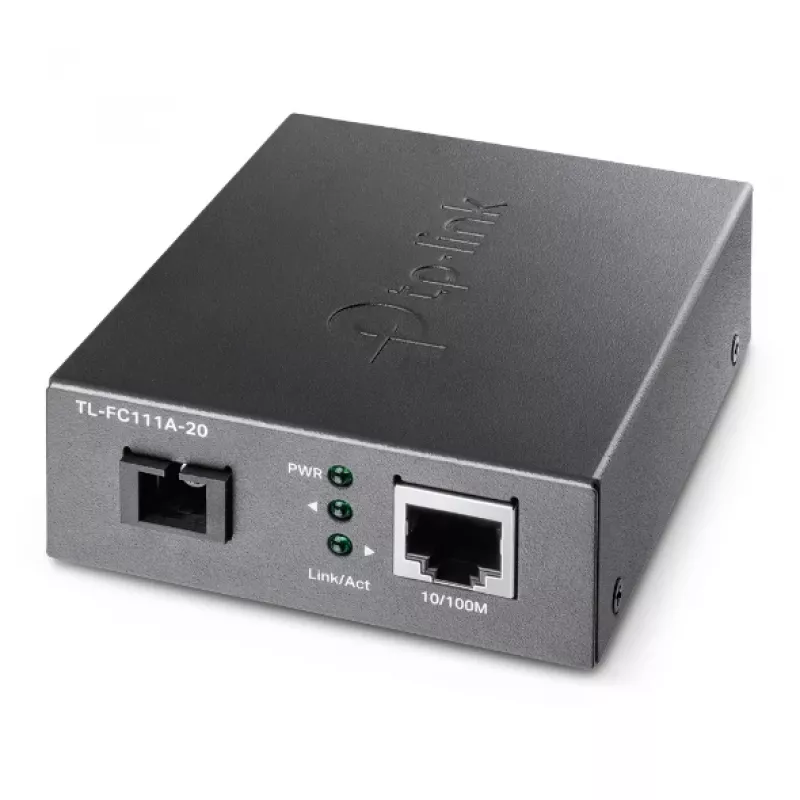

TP-Link TL-FC111A-20 yra 100M WDM laikmenų keitiklis, suteikiantis vieną 10/100 Mbps RJ-45 varinį prievadą ir vieną 100M SC vienmodžio šviesolaidžio prievadą. Jis konvertuoja elektrinius Ethernet signalus į optinius signalus ir atgal, užtikrindamas didelio nuotolio duomenų perdavimą vienmodžiu šviesolaidžiu iki 20 km. Kompaktiškas juodas įrenginys palaiko standartinius IEEE Ethernet greičius ir turi LED indikatorius ryšiui, aktyvumui ir maitinimui, kad būtų paprasta stebėti.

Privalumai

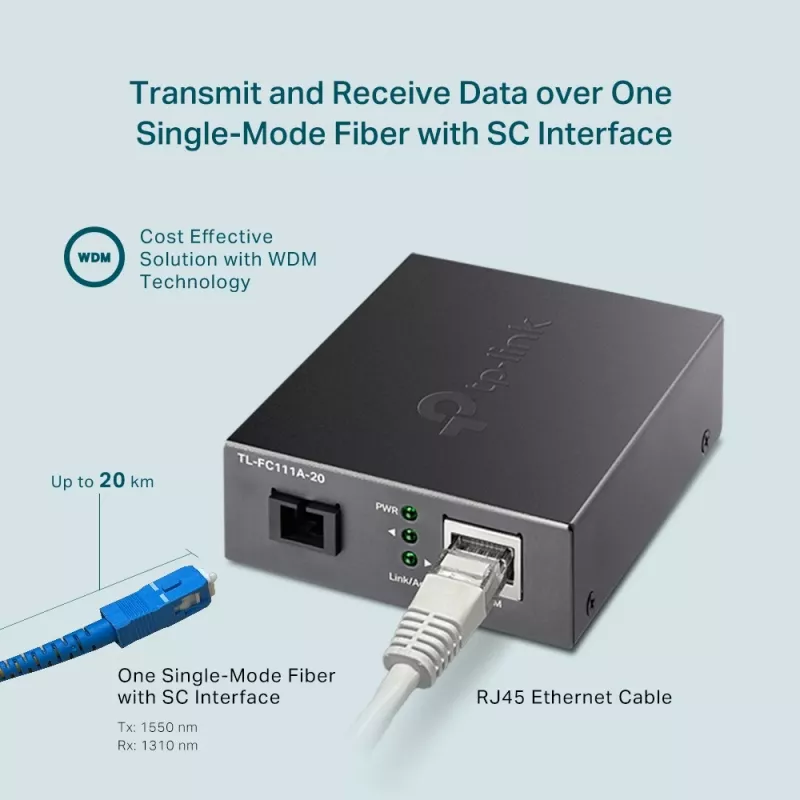

Naudodamas bangos ilgio padalijimo tankinimą (WDM), TL-FC111A-20 perduoda 1550 nm ir priima 1310 nm, leisdamas dvikryptį srautą per vieną šviesolaidį ir sumažindamas šviesolaidžio kabelių poreikį. Keitiklis gali veikti kaip atskiras stalinis įrenginys arba būti montuojamas TP-Link TL-FC1420 stelaže centralizuotam diegimui. TX (variniame) prievade palaikomas automatinis MDI/MDI-X suderinimas, kad būtų nesudėtinga prijungti prie komutatorių ar hostų.

Tinka

• Ilgo nuotolio Ethernet ryšio išplėtimui tarp pastatų arba per visą teritoriją

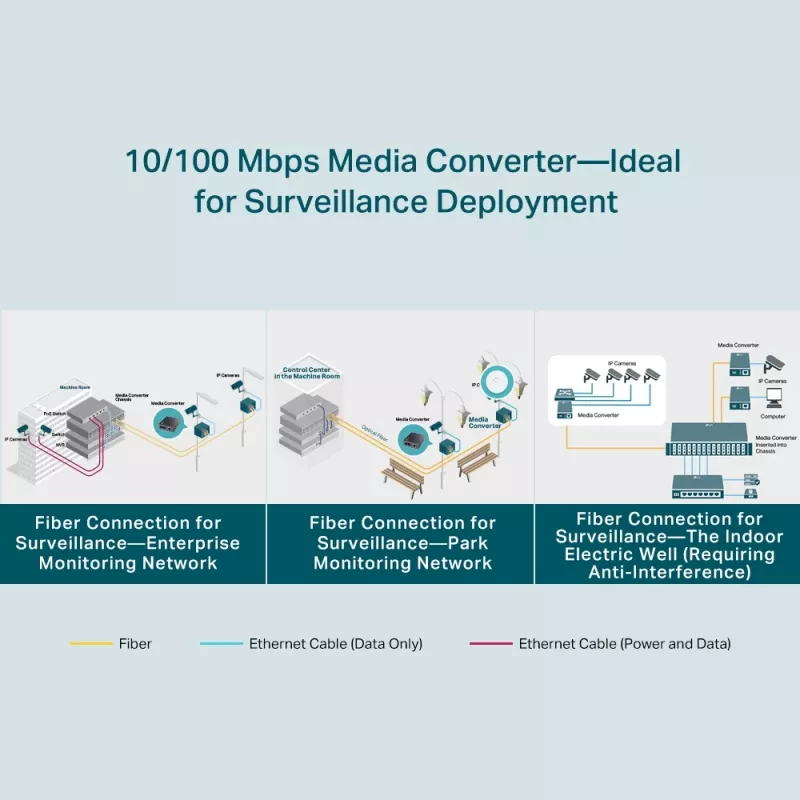

• Parkų ir perimetro apsaugos kamerų tinklams
• Belaidžiam backhaul ryšiui, kai šviesolaidis yra prieinamas, bet šviesolaidžių skaičius ribotas
• Smulkaus biuro ar filialo jungtims, kurioms reikalingas vienmodžio šviesolaidžio ryšys

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 100 Mbit/s
• Ethernet LAN (RJ-45) prievadai: 1 (10/100 Mbps)
• Šviesolaidžio prievadų kiekis: 1 (SC jungtis, vienmodis)
• Maksimalus perdavimo atstumas: 20,000 m (20 km)
• Bangos ilgiai: perduoda 1550 nm / priima 1310 nm (WDM)
• Maitinimas: 5 V DC, 0.6 A
• Spalva: Juoda

Kaip naudoti

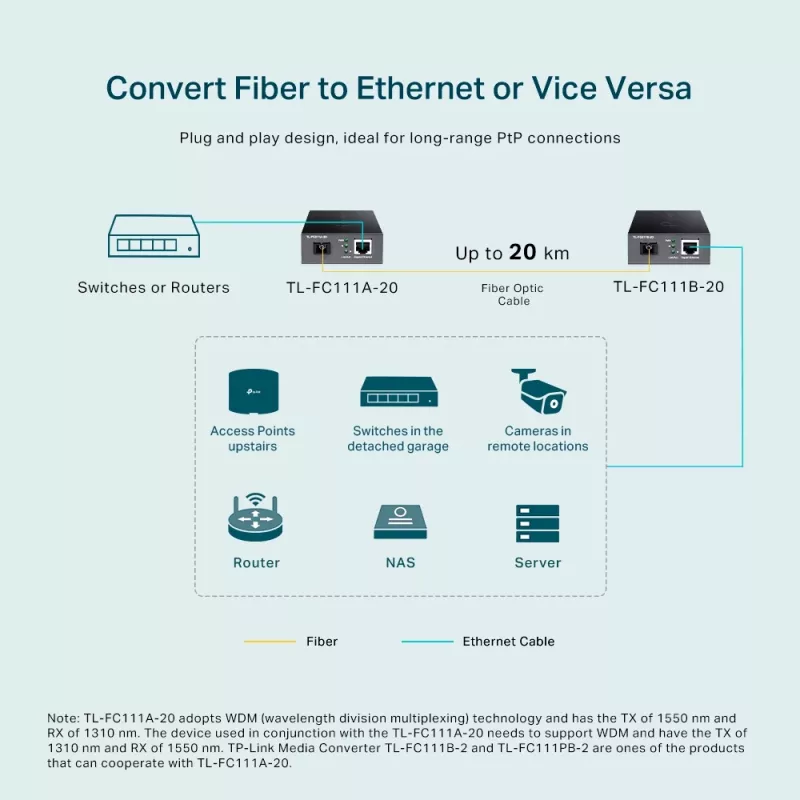

Prijunkite RJ-45 varinį prievadą prie savo Ethernet komutatoriaus, maršrutizatoriaus arba įrenginio ir prijunkite SC vienmodį šviesolaidį prie šviesolaidžio atkarpos. Įsitikinkite, kad suporuotas keitiklis nutolusiame gale naudoja papildomus bangos ilgius (perduoda 1310 nm / priima 1550 nm). Maitinkite įrenginį pateiktu 5 V DC adapteriu ir patikrinkite maitinimo, ryšio ir aktyvumo LED, kad patvirtintumėte veikimą. Montuojant į stelažą, įdėkite įrenginius į TL-FC1420 šasi pagal stelažo instrukcijas.

Rekomendacijos

Įrenkite sausose, vėdinamose vietose ir naudokite tinkamos kokybės vienmodį SC šviesolaidį. Patikrinkite šviesolaidžio poliškumą ir naudokite TL-FC111A-20 suderintomis poromis su papildomais bangos ilgiais, kad būtų užtikrintas teisingas dvikryptis ryšys per vieną šviesolaidį.
