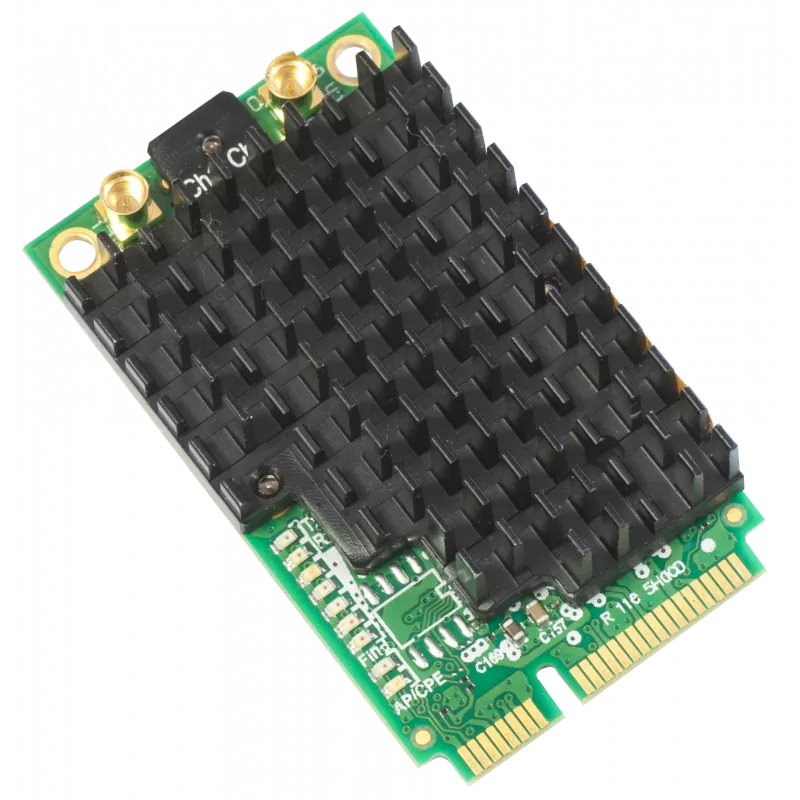

Tinklo plokštė Mikrotik R11E-5HACD

„Mikrotik R11E-5HacD“ yra vidinė miniPCIe belaidžio tinklo kortelė, palaikanti „Wi‑Fi 5“ (802.11ac) ir skirta „RouterBOARD“ įrenginiams su miniPCIe lizdu arba x86 sistemoms, veikiančioms su „RouterOS“. Ji užtikrina didelės spartos RF belaidį ryšį, palaikant IEEE 802.11a/n/ac standartus ir Mini PCI Express magistralės sąsają, todėl tinkama pralaidumui ir signalo kokybei gerinti maršruto parinkimo bei prieigos programose.

Privalumai

Kortelėje yra įmontuoti LED indikatoriai, rodantys belaidžio ryšio režimą, ryšio būseną (prijungta, ieškoma, išjungta), TX ir RX veiklą bei signalo stiprumą, o tai supaprastina montavimą ir antenos derinimą. Jos miniPCIe formos faktorius leidžia tiesiogiai integruoti į suderinamus „RouterBOARD“ įrenginius, tokius kaip RB953, RB912, RB922 ir RB800, be to, ji palaiko standartinį 802.11ac našumą, užtikrinantį patikimą duomenų perdavimą.

Tinka

• „RouterBOARD“ įrenginių su miniPCIe lizdu atnaujinimui
• Vidiniams belaidžio ryšio prieigos taškams ir kliento sąsajoms
• Mažų biurų ar namų tinklams, kuriems reikalingas didesnis belaidžio ryšio pralaidumas
• „RouterOS“ pagrindu veikiančioms x86 sistemoms, kurioms reikalingas vidinis „Wi‑Fi 5“ radijo modulis

Pagrindinės specifikacijos

• Sąsaja: Mini PCI Express (miniPCIe)
• Belaidžio ryšio standartai: IEEE 802.11a, IEEE 802.11n, IEEE 802.11ac („Wi‑Fi 5“)
• Formos faktorius: vidinė miniPCIe kortelė
• Indikatoriai: belaidžio ryšio režimas, ryšio būsena, TX/RX veikla, signalo stiprumas

Kaip naudoti

Prieš montuodami miniPCIe kortelę, išjunkite „RouterBOARD“ arba x86 įrenginį. Įstatykite R11E-5HacD į laisvą miniPCIe lizdą ir pritvirtinkite pagal įrenginio gamintojo instrukcijas. Įjungę maitinimą, sukonfigūruokite belaidžio ryšio nustatymus „RouterOS“: pasirinkite tinkamą belaidžio ryšio režimą ir kanalus, nustatykite SSID ir saugos parametrus bei patikrinkite ryšio būseną naudodami kortelės šviesos diodus ir „RouterOS“ sąsają. Kliento arba prieigos taško veikimui pagal poreikį sureguliuokite siuntimo galią ir kanalo plotį, kad jie atitiktų jūsų tinklo planą.

Rekomendacijos

Kortelę montuokite tik įrenginiuose, kurie aiškiai palaiko miniPCIe belaidžio ryšio modulius ir „RouterOS“. Naudokite LED indikatorius, kad nustatymo metu tiksliai sureguliuotumėte antenos padėtį, ir įsitikinkite, kad programinė įranga bei „RouterOS“ yra atnaujinti, kad būtų išlaikytas suderinamumas ir našumas.
