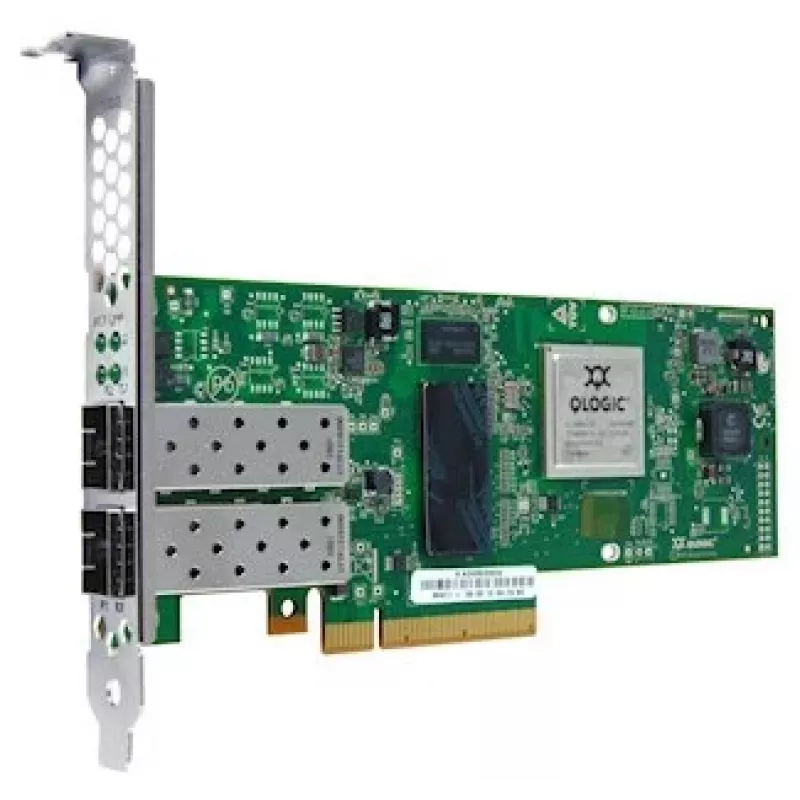

Tinklo plokštė Lenovo IBM QLogic 2-Port 10GbE SFP+ EVFA, PCIe, skaidulinė, 10 Gbps

„Lenovo IBM QLogic 2-Port 10GbE SFP+ EVFA“ tinklo plokštė yra aukštos spartos PCI Express adapteris, skirtas montuoti serverių ir suderinamų sistemų viduje. Jis turi du 10 Gigabit Ethernet SFP+ prievadus, palaikančius skaidulinį ryšį ir tiesioginio prijungimo varinius (DAC) kanalus, užtikrinančius iki 10 000 Mbit/s pralaidumą vienam prievadui. Plokštė atitinka IEEE 802.3ae 10GbE ir energiją taupančius Ethernet standartus, pvz., IEEE 802.3az, ir palaiko VLAN žymėjimą bei prioritetų valdymą (IEEE 802.1Q/802.1p). Sukurtas „QLogic 8200 Virtual Fabric Adapter“ pagrindu, adapteris gali užtikrinti aparatinę iškrovą konverguotiesiems tinklams, įskaitant „Fibre Channel over Ethernet“ (FCoE) ir pagreitintą iSCSI apdorojimą, kai šios funkcijos įjungtos.

Privalumai

Du SFP+ prievadai leidžia lanksčiai diegti naudojant daugiamodės skaidulos SR modulius arba DAC kabelius, todėl galima prisitaikyti prie skirtingų stelažų ir kabelių infrastruktūros. PCIe sąsaja užtikrina mažos delsos ir didelio pralaidumo duomenų perdavimą, tinkamą sudėtingoms tinklo ir saugojimo užduotims. Palaikomi IEEE tinklo standartai ir VLAN / prioritetų funkcijos skatina suderinamumą ir srauto segmentavimą mišrioje įrangoje. Aparatinė FCoE ir iSCSI iškrova sumažina pagrindinės sistemos procesoriaus apkrovą, kai naudojama suderinama programinė įranga ir tvarkyklės.

Tinka

• Serverių tinklams duomenų centruose ir įmonių aplinkoje
• Didelio našumo saugojimo tinklams ir konverguotosioms saugojimo struktūroms
• Virtualizavimo mazgams, kuriems reikalingas didelis pralaidumas ir maža delsa
• Aplinkoms, kuriose reikalingas VLAN segmentavimas ir srauto prioritetų nustatymas

Pagrindinės specifikacijos

• Prievadai: 2 × 10GbE SFP+ (palaiko daugiamodės skaidulos SR ir DAC kabelius)
• Sąsaja: PCI Express
• Didžiausia duomenų perdavimo sparta: 10 000 Mbit/s vienam prievadui
• Ryšio technologija: laidinis, skaidulinis
• Palaikomi standartai: IEEE 802.3x, IEEE 802.3az, IEEE 802.3ae, IEEE 802.1Q, IEEE 802.1p
• Formos faktorius: viso aukščio PCIe adapteris (vidinis serverio montavimas)
• Svoris: 0,095 kg
• Konverguotosios funkcijos: aparatinė iškrova galima FCoE ir iSCSI su atitinkama programine įranga / tvarkyklėmis

Kaip naudoti

Įdėkite plokštę į laisvą PCI Express lizdą, vadovaudamiesi serverio gamintojo techninės priežiūros vadovu ir laikydamiesi elektrostatinės saugos procedūrų. Naudokite suderinamus SFP+ daugiamodės skaidulos SR modulius arba DAC kabelius, kad prijungtumėte adapterį prie tinklo arba komutatoriaus struktūros. Įdiekite „Lenovo/IBM“ arba „QLogic“ tvarkykles ir programinę įrangą, rekomenduojamas adapteriui ir pagrindinei operacinei sistemai, kad įgalintumėte visas funkcijas, įskaitant aparatinę iškrovą FCoE ir iSCSI, kai reikia. Konfigūruokite tinklo parametrus, VLAN ir prioritetų taisykles per operacinę sistemą arba valdymo įrankius pagal savo tinklo dizainą.

Rekomendacijos

Norint užtikrinti optimalų veikimą, naudokite SFP+ modulius ir kabelius, atitinkančius jūsų diegimo pralaidumo ir atstumo reikalavimus, nuolat atnaujinkite programinę įrangą ir tvarkykles bei patikrinkite suderinamumą su serverio ir komutatoriaus programine įranga, kai įjungiate FCoE ar kitas iškrovos funkcijas.
