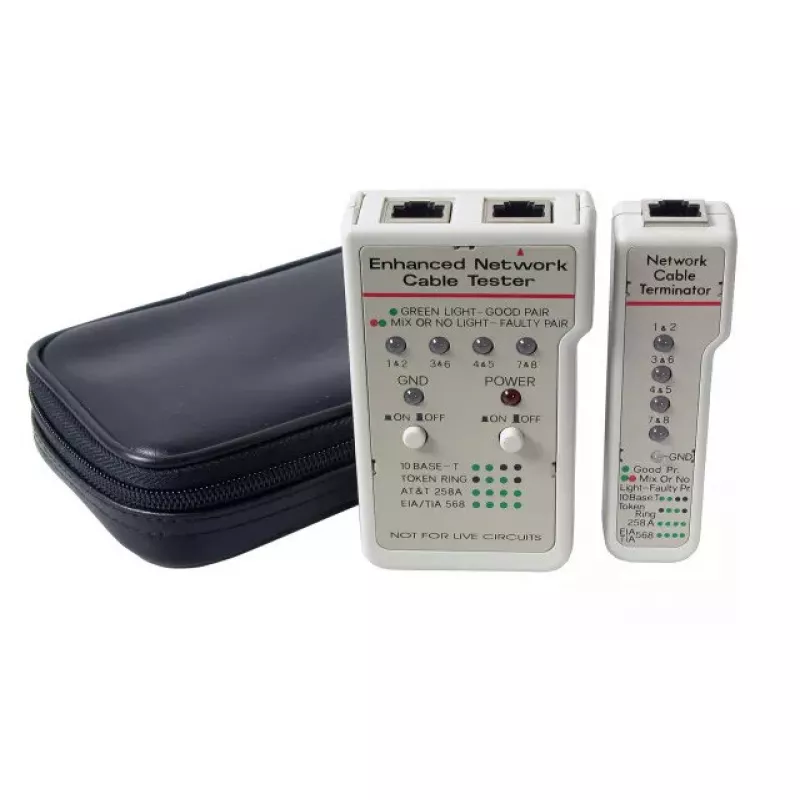

Tinklo kabelių testeris EFB Elektronik 39938.1

EFB Elektronik 39938.1 tinklo kabelių testeris yra kompaktiškas prietaisas, skirtas vytos poros tinklo kabeliams tikrinti. Jis pateikia aiškų LED grįžtamąjį ryšį apie linijos vientisumą ir laidų sujungimo klaidas, leidžiantį greitai nustatyti atviras grandines, trumpuosius jungimus ir neteisingus laidų sujungimus. Sukurtas naudoti su įprastais eterneto kabelių tipais, šis testeris yra lengvas ir nešiojamas, todėl tinka lauko diagnostikai ir įprastiniam kabelių instaliacijų patikrinimui.

Privalumai

Testeris turi lengvai įskaitomą LED ekraną, kuris supaprastina bandymo rezultatų interpretavimą ir sumažina trikčių šalinimo laiką. Jo kompaktiška forma ir mažas svoris leidžia patogiai nešiotis tarp darbo vietų arba laikyti techniko įrankių komplekte. Prietaisas palaiko įvairias vytos poros kabelių konfigūracijas ir užtikrina patikimą bazinę diagnostiką, skirtą vientisumui bei laidų sujungimo tvarkai tikrinti be sudėtingo nustatymo.

Tinka

• Eterneto vytos poros kabelių (Cat5e/Cat6) instaliacijos patikrinimui
• Vietiniam tinklo ryšio problemų trikčių šalinimui
• Įprastiniams priežiūros patikrinimams mažuose ir vidutiniuose tinkluose
• Namų tinklo kabelių testavimui ir „pasidaryk pats“ kabelių tiesimo projektams

Pagrindinės specifikacijos

• Palaikomas kabelio tipas: vytos poros tinklo kabeliai (UTP/STP)
• Ekranas: LED indikatorių masyvas atskiroms poroms būsenai rodyti
• Funkcijos: vientisumo patikra, porų identifikavimas, atvirų grandinių/trumpųjų jungimų/neteisingų laidų sujungimų aptikimas
• Maitinimas: maitinamas baterijomis nešiojamam naudojimui
• Svoris ir dydis: kompaktiškas ir lengvas rankinis dizainas

Kaip naudoti

Prijunkite vieną tinklo kabelio galą prie pagrindinio įrenginio, o kitą galą – prie nuotolinio terminatoriaus, arba, jei testeris yra vienpusis, įkiškite abu galus į atitinkamus prievadus. Įjunkite prietaisą naudodami nurodytas baterijas ir, jei yra keli režimai, pasirinkite tinkamą bandymo režimą. Stebėkite LED indikatorius, kad nustatytumėte vientisumą ir teisingą porų laidų sujungimą; nuoseklus LED šviesos raštas paprastai rodo teisingą porų tvarką, o trūkstamos ar vienu metu šviečiančios lemputės rodo klaidas. Po bandymo atjunkite kabelį ir išjunkite prietaisą, kad tausotumėte baterijos veikimo laiką.

Rekomendacijos

Naudokite testerį tik su atjungtais kabeliais; nebandykite tikrinti įtampą turinčių telefono ar elektros linijų. Laikykite prietaisą sausoje aplinkoje ir pakeiskite baterijas, kai LED ryškumas sumažėja. Pilnam sertifikavimui ar veikimo garantijoms (pavyzdžiui, ilgio matavimui ar išplėstinei diagnostikai) naudokite specializuotus sertifikavimo įrankius, kaip reikalaujama projekto specifikacijose.
