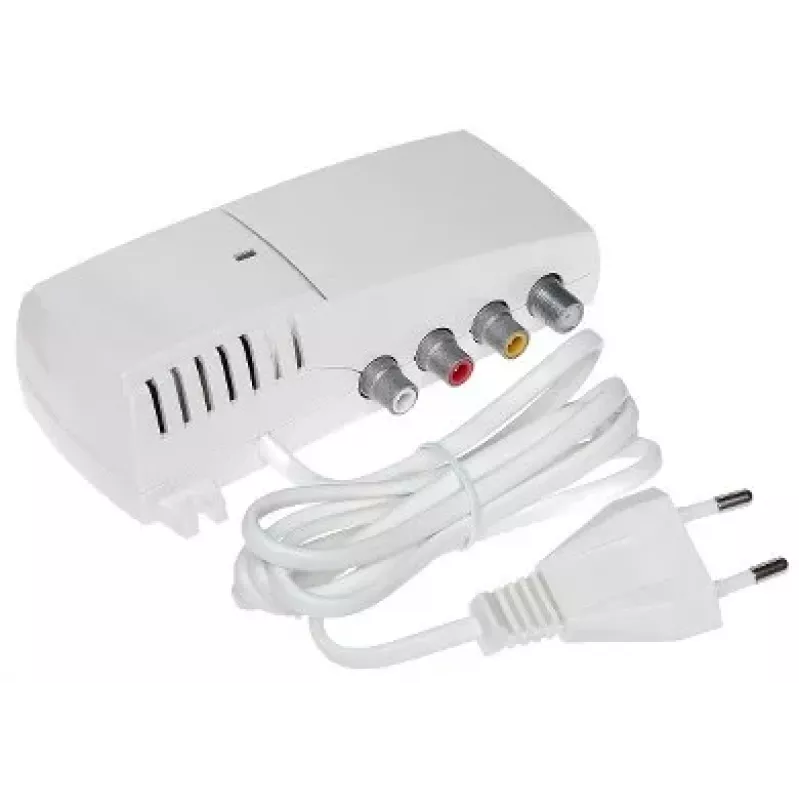

TERRA TV Modulator MT-47

TERRA TV Modulator MT-47 yra profesionalus RF moduliatorius, skirtas garso ir vaizdo signalams platinti per bendraašius kabelių tinklus. Jis konvertuoja kompozitinį vaizdo ir stereo garso įvestis į PAL moduliuotą RF išvestį, apimančią VHF ir UHF juostas nuo 47 iki 862 MHz. Idealus CCTV, MATV ir mažo masto transliavimo programoms, šis įrenginys turi kvarcu stabilizuotą dažnio valdymą, įmontuotą bandomojo vaizdo generatorių ir antenos kilpinį kanalą, kad būtų lengva integruoti.

Privalumai

Kvarcu stabilizuotas dažnio valdymas užtikrina stabilų, be dreifo veikimą. Mikroprocesoriumi valdoma sąsaja su LED ekranu ir mygtukais leidžia lengvai pasirinkti kanalą ir nustatyti. Įmontuotas bandomojo vaizdo generatorius supaprastina montavimą ir trikčių šalinimą. Antenos kilpinis kanalas leidžia sujungti kelis moduliatorius arba prijungti prie esamos antenos sistemos.

Tinka

• TV signalų platinimui viešbučiuose, ligoninėse, mokyklose ir komerciniuose pastatuose
• CCTV vaizdo platinimui per bendraašį kabelį
• Mažo masto transliavimui ir galvos sistemoms
• Vietinių vaizdo šaltinių (pvz., kamerų, medijos leistuvų) pridėjimui prie RF paskirstymo tinklo

Pagrindinės specifikacijos

• Įvestis: 3x RCA (vaizdas, garsas L, garsas R)
• Išvestis: 1x RF bendraašis (F tipo)
• Moduliacijos standartas: PAL B/G, D/K, I, L (pasirenkamas)
• Išvesties dažnių diapazonas: 47-862 MHz
• Išvesties kanalai: VHF (S03-S38), UHF (21-69)
• RF išvesties lygis: 85 dBµV
• Vaizdo įvesties lygis: 1 Vpp (75 omų)
• Garso įvesties lygis: 0,775 Vrms (10 kOhm)
• Dažnio valdymas: kvarcu stabilizuotas
• Valdymo metodas: mikroprocesorius su LED ekranu ir mygtukais
• Maitinimo šaltinis: 230V AC, 50Hz
• Energijos suvartojimas: 3 W
• Antenos kilpinis kanalas: taip (RF IN/OUT)
• Bandomojo vaizdo generatorius: taip
• Vaizdo kodavimas: PAL
• Kanalo pasirinkimas: skaitmeninis
• Darbinė temperatūra: 0°C iki +40°C
• Korpuso medžiaga: plastikas

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės RG6 bendraašius kabelius ir F tipo jungtis. Įsitikinkite, kad išvesties kanalas nėra užimtas stipraus transliuojamo signalo, kad išvengtumėte trukdžių. Moduliatorius skirtas naudoti tik patalpose; venkite drėgmės ar ekstremalių temperatūrų.
