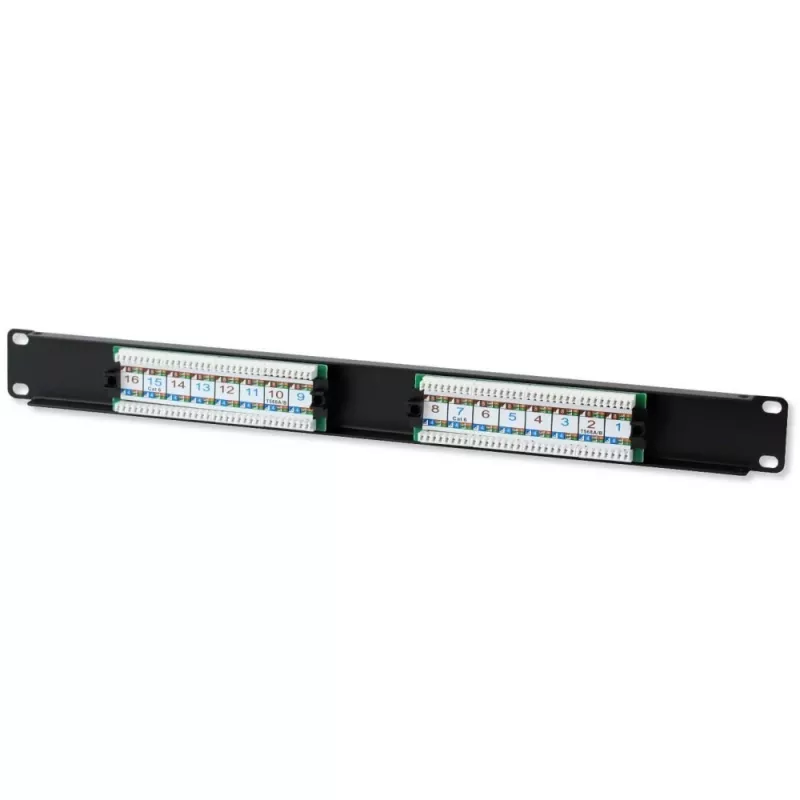

Techly Patch Panel UTP 16 Ports RJ45 Cat.6 I-PP 16-RU-C6T

Patch Panel UTP 16 Ports RJ45 Cat.6 Techly I-PP 16-RU-C6T yra 19" stovo montavimo skirstomasis skydas su 16 RJ45 prievadų neekranuotai vytos poros (UTP) Cat6 kabelių sistemai. Jis užtikrina patikimą varinių kabelių užbaigimą ir paauksuotus kontaktus (mažiausiai 50 mikrolinių, 3 mm) ir palaiko tiek vientisus, tiek suvytus kabelius nuo 22 iki 26 AWG. Skydas suderinamas su 110 ir Krone įrankiais ir atitinka Cat6 veikimo reikalavimus pagal ANSI/TIA/EIA-568-B.2-1, skirtus Ethernet, Fast Ethernet ir Gigabit Ethernet programoms.

Privalumai

Techly Cat.6 16 prievadų skirstomasis skydas užtikrina patikimas RJ45 jungtis su auksiniais kontaktais ir tvirtais užbaigimais, tinkamais sparčiajam tinklui. Jis atitinka bendrus Ethernet standartus (IEEE 802.3, 802.3u, 802.3ab) ir yra sertifikuotas pagal RoHS ir WEEE. Kompaktiški 19" stovo matmenys ir įvairių kabelių laidininkų storių (22–26 AWG) palaikymas užtikrina suderinamumą su įprastomis tinklo instaliacijomis.

Tinka

• 10Base-T Ethernet instaliacijoms
• 100Base-TX Fast Ethernet tinklams
• 1000Base-T Gigabit Ethernet diegimui
• Struktūrinėms kabelių sistemoms serverių patalpose, duomenų spintose ir mažuose bei vidutiniuose stovuose

Pagrindinės specifikacijos

• Prievadų kiekis: 16 RJ45 prievadai
• Kabelio tipas: UTP Cat6 (neekranuota vytos poros)
• Kontaktų danga: auksas, mažiausiai 50 mikrolinių (3 mm)
• Kabelių suderinamumas: vientisi ir suvyti 22–26 AWG
• Standartai: ANSI/TIA/EIA-568-B.2-1; IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
• Montavimas: 19" stovo; matmenys 482 x 43 x 48 mm
• Darbo temperatūra: -40 iki 68 °C
• Sertifikatai: RoHS, WEEE

Kaip naudoti

Sumontuokite skirstomąjį skydą į standartinį 19" stovą naudodami pateiktus varžtus, laikydamiesi horizontalių ir vertikalių skylių atstumų. Užbaikite kiekvieną Cat6 UTP kabelio porą prie atitinkamo IDC / keystone tipo užbaigimo, vadovaudamiesi ANSI/TIA/EIA-568-B.2-1 nurodytu spalvų kodu. Naudokite 110 arba Krone įrankį patikimam užbaigimui. Po užbaigimo prijunkite tinklo įrenginius prie priekinių RJ45 prievadų jungiamaisiais laidais, kad sukurtumėte Ethernet, Fast Ethernet arba Gigabit Ethernet ryšius.

Rekomendacijos

Norėdami geriausių rezultatų, naudokite Cat6 kategorijos jungiamuosius laidus ir laikykitės rekomenduojamų kabelių ilgio ribų. Užtikrinkite tinkamą kabelių tvarkymą naudodami pateiktus nailoninius raiščius ir laikykitės Cat6 kabelių lenkimo spindulio ribų. Po instaliacijos patikrinkite užbaigimus tinklo kabelių testeriu.
