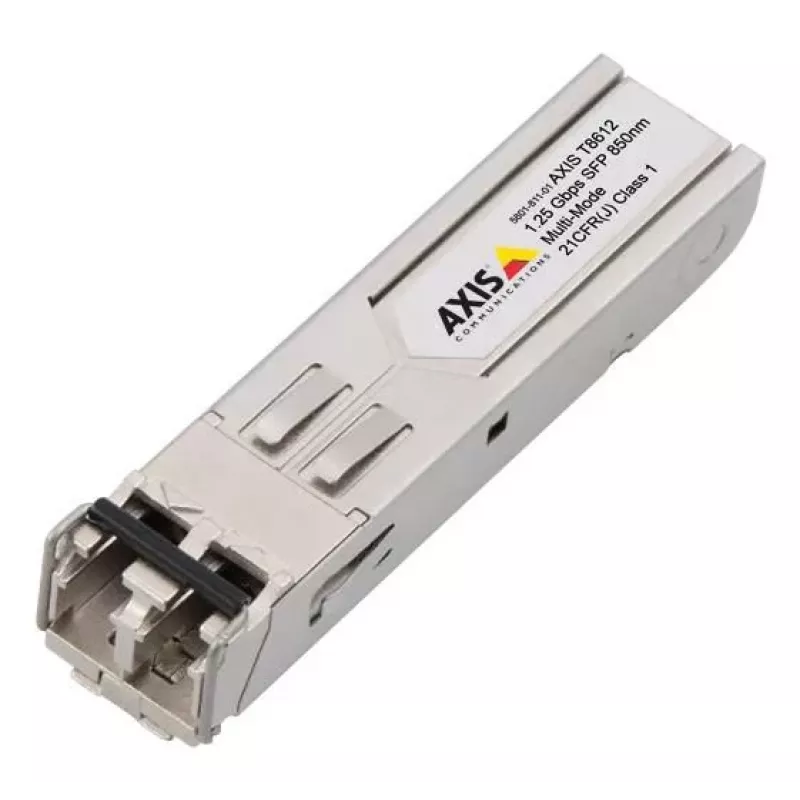

Šviesolaidinis siųstuvas-imtuvas AXIS 5801-811

AXIS T8612 SFP modulis LC.SX (AXIS 5801-811) yra pramoninės klasės mažos formos jungiamasis (SFP) šviesolaidinis siųstuvas-imtuvas su LC jungtimi, sukurtas teikti daugiagyslį šviesolaidinį ryšį komutatoriams, maršrutizatoriams ir kitiems tinklo įrenginiams. Modulis naudoja trumpųjų bangų (850 nm) VCSEL ir palaiko duomenų perdavimą iki 550 m atstumu per 50/125 µm daugiagyslį šviesolaidį. Pagamintas metaliniame korpuse ir atitinkantis SFP daugiašališkumo susitarimą (MSA), jis gali būti įjungiams į suderinamus prievadus neišjungiant pagrindinio įrenginio.

Privalumai

Siųstuvas-imtuvas pasižymi pramoniniu temperatūriniu atsparumu ir jungties praradimo aptikimu, kad būtų užtikrintas geresnis tinklo atleidimas. Jo atitikimas SFP MSA užtikrina platų suderinamumą ir lengvą diegimą, o metalinis korpusas suteikia mechaninį patvarumą. Veikiantis 850 nm, VCSEL pagrindu pagamintas dizainas užtikrina patikimą trumpojo nuotolio daugiagyslį veikimą iki 550 m.

Tinka

• Trumpojo nuotolio daugiagyslės šviesolaidinės jungtys (iki 550 m)
• Diegimas į SFP prievadus komutatoriuose ir maršrutizatoriuose
• Pramoninė aplinka, reikalaujanti komponentų su plačiu temperatūros diapazonu
• Tinklo atleidimo konfigūracijos, naudojančios jungties praradimo signalizaciją

Pagrindinės specifikacijos

• Modelis: AXIS 5801-811 (AXIS T8612 SFP modulis LC.SX)
• Sąsajos tipas: SFP
• Jungtis: LC
• Bangos ilgis: 850 nm (VCSEL)
• Maksimalus atstumas: iki 550 m ant 50/125 µm daugiagyslio šviesolaidžio
• Korpusas: metalinis
• Atitiktis: SFP daugiašališkumo susitarimas (MSA)
• MPN: 5801-811
• EAN: 7331021055711

Naudojimas

Įkiškite AXIS SFP siųstuvą-imtuvą į suderinamą SFP lizdą jūsų komutatoriuje ar maršrutizatoriuje, kol pagrindinis įrenginys įjungtas (galima jungti neišjungiant). Prijunkite LC gale įrengtą daugiagyslį šviesolaidinį kabelį (50/125 µm) prie LC prievado. Patikrinkite jungties būseną ir sukonfigūruokite tinklo įrenginį pagal poreikius. Laikykitės pagrindinio įrenginio vadovo dėl bet kokių platformai skirtų konfigūravimo ar siųstuvo-imtuvo nustatymų.

Rekomendacijos

Norint užtikrinti patikimą veikimą, naudokite daugiagyslį 50/125 µm šviesolaidį su tinkamomis LC jungtimis ir laikykitės nurodyto 550 m atstumo. Įsitikinkite, kad pagrindinis įrenginys palaiko SFP modulius, ir, jei reikia, patikrinkite suderinamumą su Axis įrenginiais. Laikykitės ESD atsargumo priemonių dirbdami su moduliu, o kai nenaudojate, laikykite jį sausoje aplinkoje.
