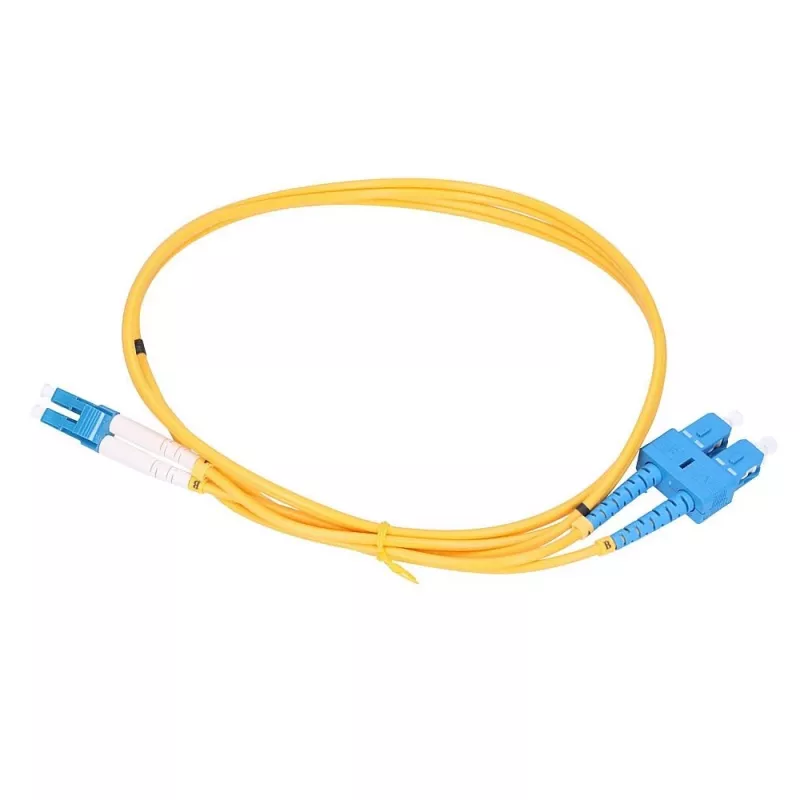

Sujungiamasis kabelis Extralink LC/UPC - SC/UPC, vienmodis dvipusis G.652D, 3 mm, 0,5 m

"Extralink" vienmodis dvipusis sujungiamasis kabelis su LC/UPC į SC/UPC jungtimis, 0,5 m ilgio ir 3 mm apvalkalu, naudoja ITU-T G.652D skaidulą, optimizuotą standartinėms telekomunikacijų ir FTTH jungtims. Kabelis užtikrina pilną dvipusį ryšį, leidžiantį vienu metu perduoti ir priimti kanalus, ir yra skirtas trumpų atstumų optiniams sujungimams tarp tinklo įrangos, pataisymo skydelių, komutatorių, medijos keitiklių ir galinių įrenginių.

Privalumai

3 mm išorinis apvalkalas suteikia mechaninę apsaugą ir lengvą tvarkymą pataisymo skyduose ir stelažuose, išlaikant lankstumą maršrutizavimui ankštose erdvėse. LC/UPC ir SC/UPC jungčių galai užtikrina mažus įterpimo nuostolius ir pakartojamą optinį veikimą, kai sujungiami su suderinamais vienmodžiais prievadais. Naudojant G.652D skaidulą, pasiekiamas mažas slopimas ir stabilios perdavimo charakteristikos tipiniams telekomunikacijų bangų ilgiams, užtikrinant patikimą veikimą prieigos ir skirstymo segmentuose.

Tinka

• FTTH jungtims tarp OLT ir ONU/ONT įrangos
• Komutatorių, siųstuvų-imtuvų ir medijos keitiklių sujungimui
• Pataisymui tarp įrangos ir pataisymo skydelių telekomunikacijų stelažuose
• Trumpų atstumų vienmodėms optinėms jungtims duomenų centruose ir laidų spintose

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.652D
• Jungtis A: LC/UPC dvipusė
• Jungtis B: SC/UPC dvipusė
• Kabelio skersmuo: 3,0 mm
• Kabelio ilgis: 0,5 m
• Konfigūracija: dvipusė, pilnas dvipusis veikimas
• Tipiniai taikymo bangų ilgiai: standartiniai vienmodžiai telekomunikacijų langai

Kaip naudoti

Prieš montuodami apžiūrėkite jungčių galus, ar jie švarūs, ir, jei reikia, nuvalykite naudodami tinkamus skaidulų valymo įrankius. Nutieskite sujungiamąjį kabelį tarp įrenginių, vengdami aštrių lenkimų ir per didelio įtempimo, laikydamiesi minimalaus kabelio lenkimo spindulio. Įkiškite LC ir SC jungtis į atitinkamus prievadus, kol pasieksite tvirtą sujungimą; dvipusės jungtys turi būti sulygiuotos, kad atitiktų perdavimo ir priėmimo kanalus. Po prijungimo patikrinkite optinės jungties būseną pagal įrangos indikatorius arba, jei reikia, išmatuokite įterpimo nuostolius bandymo prietaisais.

Rekomendacijos

Siekiant nuoseklaus veikimo, laikykite ir tvarkykite sujungiamąjį kabelį taip, kad išvengtumėte dulkių užteršimo ir mechaninių pažeidimų; kai nenaudojate, laikykite apsauginius dulkių gaubtelius ant jungčių ir venkite pakartotinų sujungimo ciklų, viršijančių jungčių specifikacijas. Naudokite patalpose arba apsaugotose kabelių valdymo sistemose, kad laikui bėgant išlaikytumėte optinį stabilumą.
