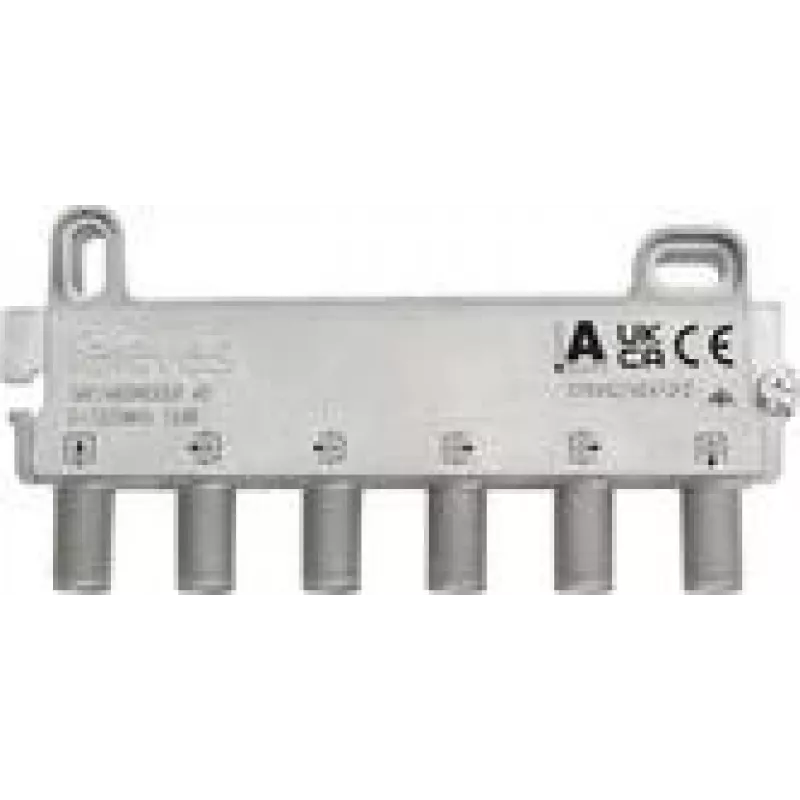

Skirstytuvas Televes AZ412FZ 4 krypčių, 5–1218 MHz, 12 dB

Televes AZ412FZ 4 krypčių skirstytuvas paskirsto vieną RF įvesties signalą į keturias išvestis 5–1218 MHz dažnių diapazone, kurio įterpimo nuostoliai yra 12 dB. Sukurtas televizijos, kabelinės televizijos ir antenų įrenginiams, šis kompaktiškas pasyvus skirstytuvas užtikrina tolygų signalo padalijimą gyvenamosiose ir mažose komercinėse aplinkose. Įrenginys palaiko standartines bendraašes jungtis ir yra skirtas linijiniam paskirstymui, kai reikia vienodų signalo lygių keliuose imtuvuose.

Privalumai

Skirstytuvas užtikrina stabilų pasyvų signalo padalijimą plačiame 5–1218 MHz diapazone su nurodytais 12 dB įterpimo nuostoliais, leidžiančiais numatyti signalo lygius kiekvienoje išvestyje. Keturių išvestinių konfigūracija sumažina poreikį naudoti kelis nuosekliai sujungtus skirstytuvus, taupant vietą ir supaprastinant montavimą. Kompaktiška konstrukcija leidžia lengvai montuoti įrangos spintose, jungiamosiose dėžutėse arba šalia antenos / kabelinės televizijos įvadų, nenaudojant aktyvių komponentų ar maitinimo.

Tinka

• Namų televizijos signalo paskirstymui į kelis kambarius
• Mažų komercinių ar biurų televizijos / kabelinės televizijos signalo paskirstymui
• Butų ar kelių kambarių bendraašių jungčių įrenginiams
• Vietiniam paskirstymui iš antenos arba įeinančio kabelinio signalo

Pagrindinės specifikacijos

• Išėjimų skaičius: 4
• Dažnių diapazonas: 5–1218 MHz
• Įterpimo nuostoliai (izoliacija): 12 dB
• Tipas: Pasyvus RF skirstytuvas
• Paskirtis: televizijos, kabelinės televizijos ir antenų signalo paskirstymas

Kaip naudoti

Prijunkite įeinantį bendraašį signalą prie skirstytuvo įvesties jungties, o bendraašius kabelius nuo kiekvienos iš keturių išvesčių prijunkite prie atitinkamų imtuvų arba sieninių lizdų. Įsitikinkite, kad jungtys yra tvirtai priveržtos, kad būtų užtikrintas patikimas elektrinis kontaktas ir sumažinti atspindžiai. Skirstytuvą pastatykite kuo arčiau signalo šaltinio, kad sumažintumėte nuoseklių jungčių nuostolius, ir venkite kabelių tiesimo šalia stiprių elektromagnetinių trikdžių šaltinių. Normaliam veikimui maitinimo nereikia.

Rekomendacijos

Norint geriausių rezultatų, prieš skaidant patikrinkite įeinančio signalo lygį; jei šaltinio signalas silpnas, vietoj pasyvaus skirstymo apsvarstykite paskirstymo stiprintuvą. Jei įmanoma, išlaikykite subalansuotą kabelių ilgį ir naudokite kokybiškus bendraašius kabelius bei jungtis, kad išlaikytumėte signalo vientisumą.
