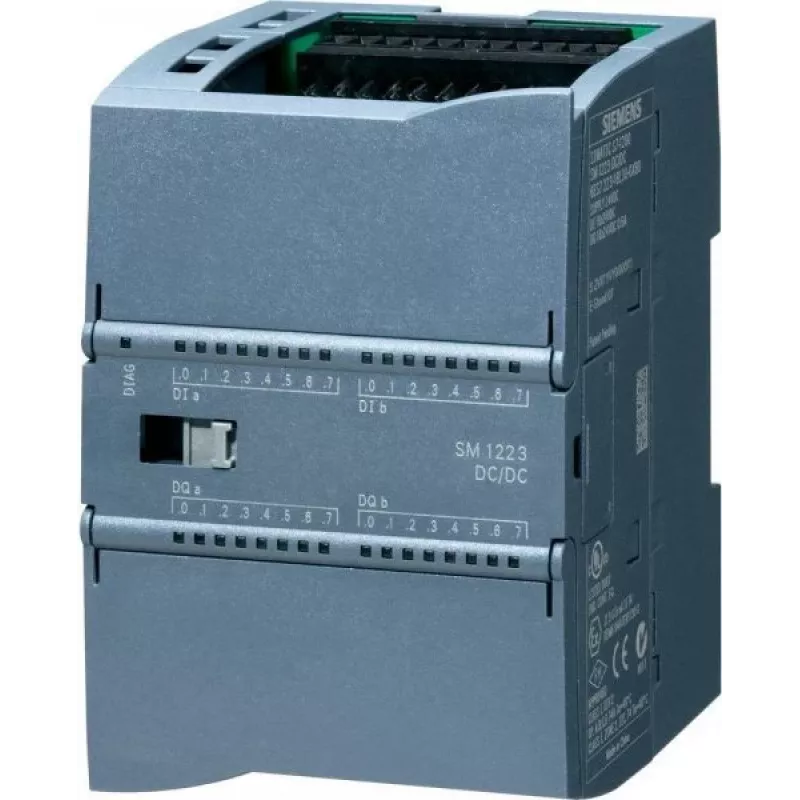

Siemens SIMATIC S7-1200 SM 1223 skaitmeninių įėjimų/išėjimų modulis, 8 DI/8 DO, 24 V DC, tranzistorinis 6ES7223-1BH32-0XB0

Automatizavimo inžinieriai, integruojantys kompaktiškas valdymo sistemas gamybos celėse ar pakavimo linijose, ras SM 1223 modulį būtinu SIMATIC S7-1200 PLC plėtiniu. Jis prideda aštuonis skaitmeninius įėjimus ir aštuonis skaitmeninius išėjimus viename korpuse, supaprastindamas laidų sujungimą ir taupydamas skydo vietą.

Pagrindinės specifikacijos

• 8 skaitmeniniai įėjimai, 24 V DC, sinking/sourcing, su konfigūruojamais įėjimo uždelsimais nuo 0,2 ms iki 12,8 ms
• 8 skaitmeniniai išėjimai, tranzistoriniai (PNP), 24 V DC, 0,5 A vienam kanalui, iš viso 4 A
• Elektroninė apsauga nuo trumpojo jungimo su automatiniu išėjimų paleidimu
• Didelės spartos išėjimai iki 100 kHz impulsų sekos arba PWM programoms
• Optinė izoliacija tarp kanalų ir pagrindinės plokštės magistralės patikimam veikimui
• Montavimas ant DIN bėgio, darbinė temperatūra nuo -20 °C iki +60 °C
• Diagnostikos funkcija modulio būsenai stebėti
• Energijos suvartojimas: maks. 1,5 W iš pagrindinės plokštės magistralės

Kodėl verta rinktis

Įėjimų ir išėjimų derinimas viename modulyje sumažina komponentų skaičių ir laidų sujungimo darbą. Tranzistoriniai išėjimai palaiko greitą perjungimą tiksliam judesio valdymui ar didelės spartos skaičiavimo užduotims, o įmontuota diagnostika padeda sumažinti prastovą.

Idealūs naudojimo atvejai

• Mašinų automatizavimas su jutikliais ir pavaromis
• Konvejerių sistemos, kurioms reikalingas greitas išėjimų atsakas
• Maži ir vidutiniai valdymo skydai, kur vietos nedaug
• Programos, kurioms reikia tiek skaitmeninių I/O, tiek impulsų išėjimo galimybių

Gera žinoti

Modulis yra SIMATIC S7-1200 šeimos dalis ir suderinamas su standartiniais 35 mm DIN bėgiais. Jis veikia horizontalioje montavimo padėtyje nurodytame temperatūrų diapazone. Dėl išsamaus laidų sujungimo ir konfigūravimo žr. Siemens vadovą.
