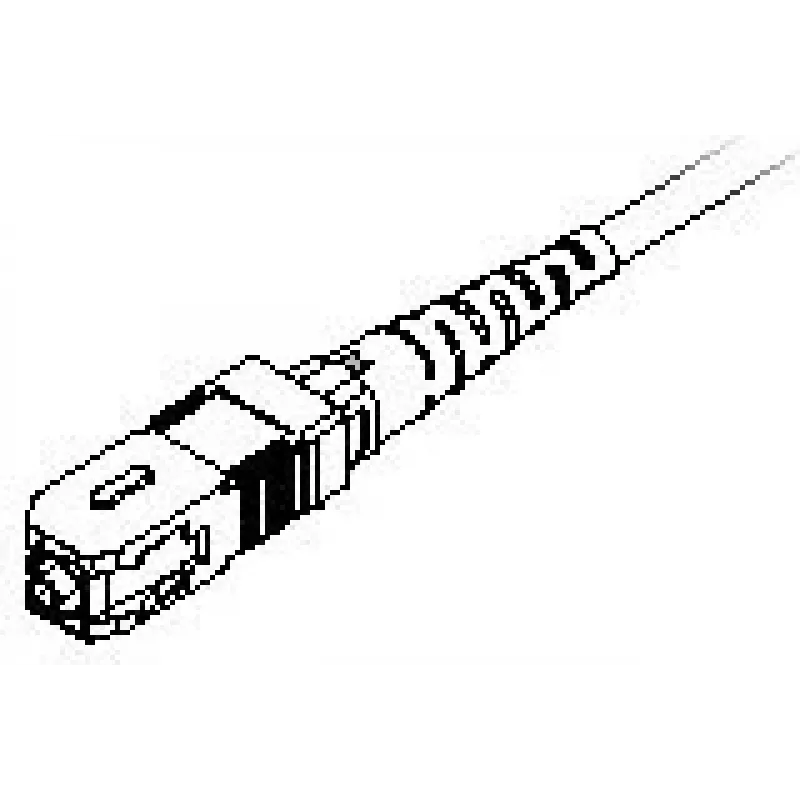

Skaidulinės optikos jungtis SC vyriška Corning 95-050-41

Corning 95-050-41 yra SC vyriška skaidulinės optikos jungtis, suderinama su OM2 daugiamodžiu pluoštu. Joje naudojama UniCam® lauko terminavimo technologija, užtikrinanti didelio tikslumo mechaninį sujungimą greitam ir patikimam montavimui aplinkose, kuriose itin svarbus įrengimo ir išmontavimo laikas. Jungtis atitinka RoHS reikalavimus ir yra sukurta greitam montavimui, išlaikant pastovias optines charakteristikas, kai naudojama su UniCam didelio našumo įrankių rinkiniu.

Privalumai

UniCam® SC jungtys leidžia greitai atlikti lauko terminavimą naudojant didelio tikslumo mechaninio sujungimo technologiją, kuri sumažina montavimo kintamumą ir užtikrina vienodus terminuotus sujungimus. Kartu naudojamas lengvas rankinis montavimo įrankis ir tikslus skaldytojas užtikrina pakartojamus skėlimus ir nedelsiant suteikia tinkamumo / netinkamumo grįžtamąjį ryšį, patvirtinantį teisingą pluošto sujungimą. Naudojant rekomenduojamą įrankių rinkinį, tipinis terminuotas sujungimas su LC, SC arba ST® suderinama UniCam jungtimi gali būti atliktas per maždaug 50 sekundžių iki vienos minutės.

Tinka

• OM2 daugiamodžio pluošto lauko terminavimui biurų ir įmonių diegimuose
• Pluošto iki darbo vietos įrengimams, kai reikia greito įrengimo ir išmontavimo
• Vietos remontui ir tinklo atnaujinimams, kai reikia patikimų, pakartojamų terminuotų sujungimų

Pagrindinės specifikacijos

• Gamintojas: Corning
• Modelis / MPN: 95-050-41
• Jungties tipas: SC vyriška (UniCam® lauko terminavimas)
• Pluošto tipas: OM2 daugiamodis
• Atitiktis: RoHS
• Tipinis terminavimo laikas: ~50 sekundžių iki 1 minutės su UniCam didelio našumo įrankių rinkiniu

Kaip naudoti

Paruoškite pluoštą, nuimdami apvalkalą ir apsauginį sluoksnį bei juos valydami pagal standartines darbo su pluoštu procedūras. Naudokite UniCam tikslų skaldytoją, kad gautumėte aukštos kokybės skilimą, tada įkiškite lauko pluoštą į UniCam jungtį ir paspauskite kumštelį, kad sukurtumėte mechaninį sujungimą tarp lauko pluošto ir gamykloje sumontuotos pluošto atkarpėlės. Užbaikite procesą užspausdami pagal jungties konstrukcijos reikalavimus. Vykdykite UniCam didelio našumo įrankių rinkinio instrukcijas dėl įrankio nustatymo, skaldytojo naudojimo ir montavimo sekos: nuimkite, valykite, skelkite, spauskite kumštelį ir užspauskite.

Rekomendacijos

Norint gauti patikimus, specifikacijas atitinkančius terminuotus sujungimus, naudokite UniCam didelio našumo įrankių rinkinį (skaldytoją ir montavimo įrankį) bei patikrinkite sujungimą pagal įrankio tinkamumo / netinkamumo grįžtamąjį ryšį. Po montavimo patikrinkite ir išbandykite kiekvieną terminuotą sujungimą tinkama optine tikrinimo įranga.
